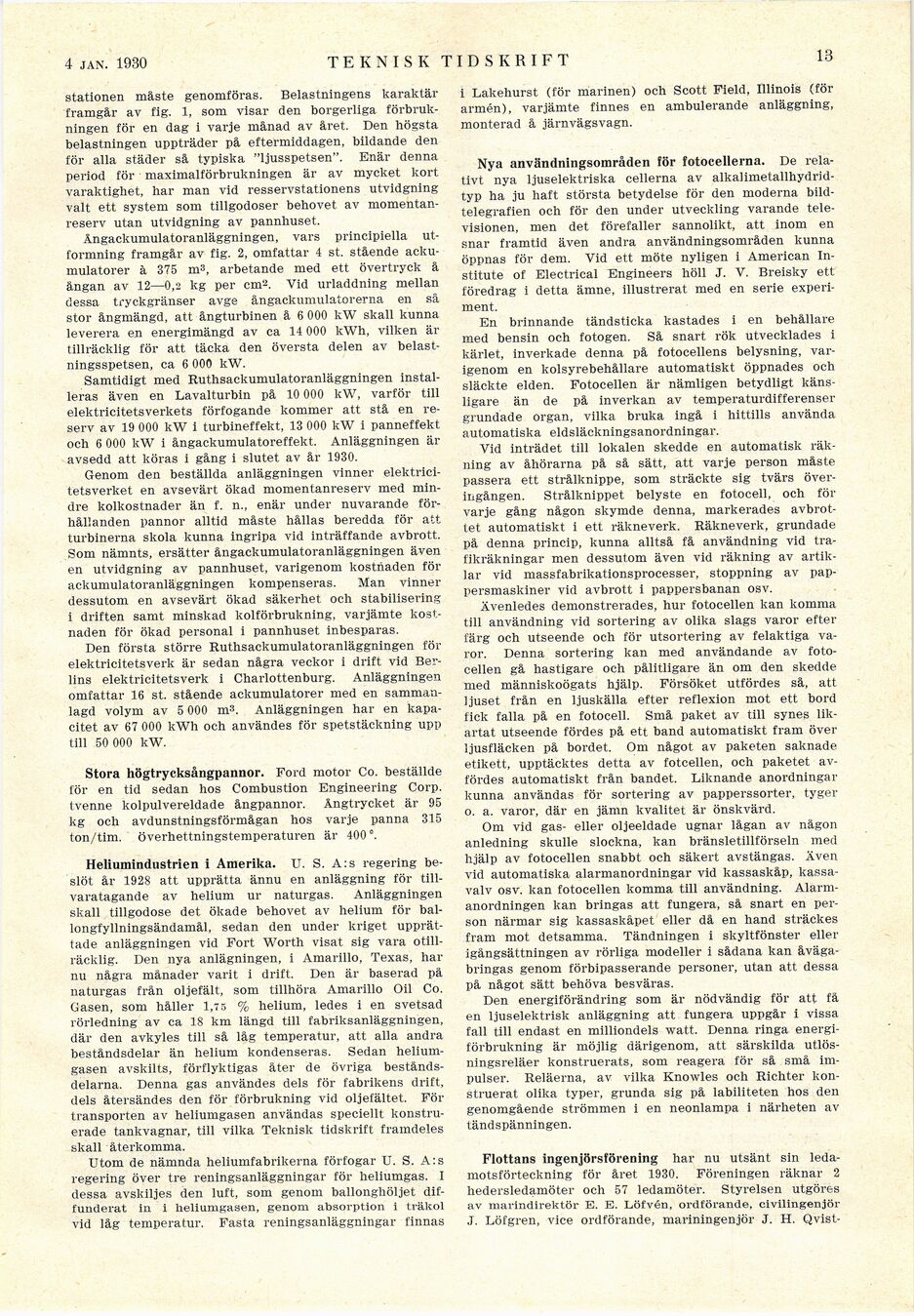

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

11 jan. 1930

TEKNISK TIDSKRIFT

13

stationen måste genomföras. Belastningens karaktär
framgår av fig. 1, som visar den borgerliga
förbrukningen för en dag i varje månad av året. Den högsta
belastningen uppträder på eftermiddagen, bildande den
för alla städer så typiska "ljusspetsen". Enär denna
period för maximalförbrukningen är av mycket kort
varaktighet, har man vid resservstationens utvidgning
valt ett system som tillgodoser behovet av
momentanreserv utan utvidgning av pannhuset.

Ängackumulatoranläggningen, vars principiella
utformning framgår av fig. 2, omfattar 4 st. stående
ackumulatorer à 375 m3, arbetande med ett övertryck å
ångan av 12—0,2 kg per cm-. Vid urladdning mellan
dessa tryckgränser avge ångackumulatorerna en så
stor ångmängd, att ångturbinen å 6 000 kW skall kunna
leverera en energimängd av ca 14 000 kWh, vilken är
tillräcklig för att täcka den översta delen av
belastningsspetsen, ca 6 000 kW.

Samtidigt med Ruthsackumulatoranläggningen
installeras även en Lavalturbin på 10 000 kW, varför till
elektricitetsverkets förfogande kommer att stå en
reserv av 19 000 kW i turbineffekt, 13 000 kW i panneffekt
och 6 000 kW i ångackumulatoreffekt. Anläggningen är
avsedd att köras i gång i slutet av år 1930.

Genom den beställda anläggningen vinner
elektricitetsverket en avsevärt ökad momentanreserv med
mindre kolkostnader än f. n., enär under nuvarande
förhållanden pannor alltid måste hållas beredda för att
turbinerna skola kunna ingripa vid inträffande avbrott.
Som nämnts, ersätter ängackumulatoranläggningen även
en utvidgning av pannhuset, varigenom kostnaden för
ackumulatoranläggningen kompenseras. Man vinner
dessutom en avsevärt ökad säkerhet och stabilisering
i driften samt minskad kolförbrukning, varjämte
kostnaden för ökad personal i pannhuset inbesparas.

Den första större Ruthsackumulatoranläggningen för
elektricitetsverk är sedan några veckor i drift vid
Berlins elektricitetsverk i Charlottenburg. Anläggningen
omfattar 16 st. stående ackumulatorer med en
sammanlagd volym av 5 000 m3. Anläggningen har en
kapacitet av 67 000 kWh och användes för spetstäckning upp
till 50 000 kW.

Stora högtrycksångpannor. Ford motor Co. beställde
lör en tid sedan hos Combustion Engineering Corp.
tvenne kolpulvereldade ångpannor. Ångtrycket är 95
kg och avdunstningsförmågan hos varje panna 315
ton/tim. överhettningstemperaturen är 400°.

Heliumindustrien i Amerika. U. S. A:s regering
beslöt år 1928 att upprätta ännu en anläggning för
tillvaratagande av helium ur naturgas. Anläggningen
skall tillgodose det ökade behovet av helium för
bal-longfyllningsändamål, sedan den under kriget
upprättade anläggningen vid Fort Worth visat sig vara
otillräcklig. Den nya anlägningen, i Amarillo, Texas, har
nu några månader varit i drift. Den är baserad på
naturgas från oljefält, som tillhöra Amarillo Oil Co.
Gasen, som håller 1,75 % helium, ledes i en svetsad
rörledning av ca 18 km längd till fabriksanläggningen,
där den avkyles till så låg temperatur, att alla andra
beståndsdelar än helium kondenseras. Sedan
heliumgasen avskilts, förflyktigas åter de övriga
beståndsdelarna. Denna gas användes dels för fabrikens drift,
dels återsändes den för förbrukning vid oljefältet. För
transporten av heliumgasen användas speciellt
konstruerade tankvagnar, till vilka Teknisk tidskrift framdeles
skall återkomma.

Utom de nämnda heliumfabrikerna förfogar U. S. A:s
regering över tre reningsanläggningar för heliumgas. I
dessa avskiljes den luft, som genom ballonghöljet
dif-funderat in i heliumgasen, genom absorption i träkol
vid låg temperatur. Fasta reningsanläggningar finnas

i Lalcehurst (för marinen) och Scott Field, Illinois (för
armén), varjämte finnes en ambulerande anläggning,
monterad å järnvägsvagn.

Nya användningsområden för fotocellerna. De
relativt nya ljuselektriska cellerna av
alkalimetallhydrid-typ ha ju haft största betydelse för den moderna
bildtelegrafien och för den under utveckling varande
televisionen, men det förefaller sannolikt, att inom en
snar framtid även andra användningsområden kunna
öppnas för dem. Vid ett möte nyligen i American
Institute of Electrical Engineers höll J. V. Breisky ett
föredrag i detta ämne, illustrerat med en serie
experiment.

En brinnande tändsticka kastades i en behållare
med bensin och fotogen. Så snart rök utvecklades i
kärlet, inverkade denna på fotocellens belysning,
varigenom en kolsyrebehållare automatiskt öppnades och
släckte elden. Fotocellen är nämligen betydligt
känsligare än de på inverkan av temperaturdifferenser
grundade organ, vilka bruka ingå i hittills använda
automatiska eldsläckningsanordningar.

Vid inträdet till lokalen skedde en automatisk
räkning av åhörarna på så sätt, att varje person måste
passera ett strålknippe, som sträckte sig tvärs
över-ingången. Strålknippet belyste en fotocell, och för
varje gång någon skymde denna, markerades
avbrottet automatiskt i ett räkneverk. Räkneverk, grundade
på denna princip, kunna alltså få användning vid
trafikräkningar men dessutom även vid räkning av
artiklar vid massfabrikationsprocesser, stoppning av
pappersmaskiner vid avbrott i pappersbanan osv.

Ävenledes demonstrerades, hur fotocellen kan komma
till användning vid sortering av olika slags varor efter
färg och utseende och för utsortering av felaktiga
varor. Denna sortering kan med användande av
fotocellen gå hastigare och pålitligare än om den skedde
med människoögats hjälp. Försöket utfördes så, att
ljuset från en ljuskälla efter reflexion mot ett bord
fick falla på en fotocell. Små paket av till synes
likartat utseende fördes pä ett band automatiskt fram över
ljusfläcken på bordet. Om något av paketen saknade
etikett, upptäcktes detta av fotcellen, och paketet
avfördes automatiskt från bandet. Liknande anordningar
kunna användas för sortering av papperssorter, tyger
o. a. varor, där en jämn kvalitet är önskvärd.

Om vid gas- eller oljeeldade ugnar lågan av någon
anledning skulle slockna, kan bränsletillförseln med
hjälp av fotocellen snabbt och säkert avstängas. Även
vid automatiska alarmanordningar vid kassaskåp,
kassavalv osv. kan fotocellen komma till användning.
Alarm-anordningen kan bringas att fungera, så snart en
person närmar sig kassaskåpet eller då en hand sträckes
fram mot detsamma. Tändningen i skyltfönster eller
igångsättningen av rörliga modeller i sådana kan
åvägabringas genom förbipasserande personer, utan att dessa
på något sätt behöva besväras.

Den energiförändring som är nödvändig för att få
en ljuselektrisk anläggning att fungera uppgår i vissa
fall till endast en milliondels watt. Denna ringa
energiförbrukning är möjlig därigenom, att särskilda
utlös-ningsreläer konstruerats, som reagera för så små
impulser. Reläerna, av vilka Knowles och Richter
konstruerat olika typer, grunda sig på labiliteten hos den
genomgående strömmen i en neonlampa i närheten av
tändspänningen.

Flottans ingenjörsförening har nu utsänt sin
ledamotsförteckning för året 1930. Föreningen räknar 2
hedersledamöter och 57 ledamöter. Styrelsen utgöres
av marindirektör E. E. Löfvén, ordförande, civilingenjör
J. Löfgren, vice ordförande, mariningenjör J. H. Qvist-
