154

TEKNISK TIDSKRIFT

15 febr. 1930

brännvid 21 cm. erhålles
vid denna flyghöjd endast
14,6 km2.

Dylika bilder ha samma
geometriska förhållanden
som en bild tagen med en
kamera, som blott har ett
objektiv. De olika bilderna
orienteras i förhållande till
varandra genom
bildtrian-gulering, varvid den ovan
omtalade triangulatorn
användes.

Bilderna kunna
användas för bildkartor, varvid
de få restitueras i en
särskild restitutionsapparat.
De kunna även användas
för topografiska kartor.
Avsikten är att man vid
kartornas framställande
skall använda olika
instrument för ritning av planen
och höjdkurvorna. Planen
skall ritas med ett
instrument, som grundar sig på
det stereoskopiska seendet samt det
förhållande att riktningar från bildcentrum kunna
betraktas som nästan felfria.

Även instrumentet, som skall användas för
ritning av höjdkurvor, kommer att grunda

Fig. 25 a.

I

Fig. 25 b.

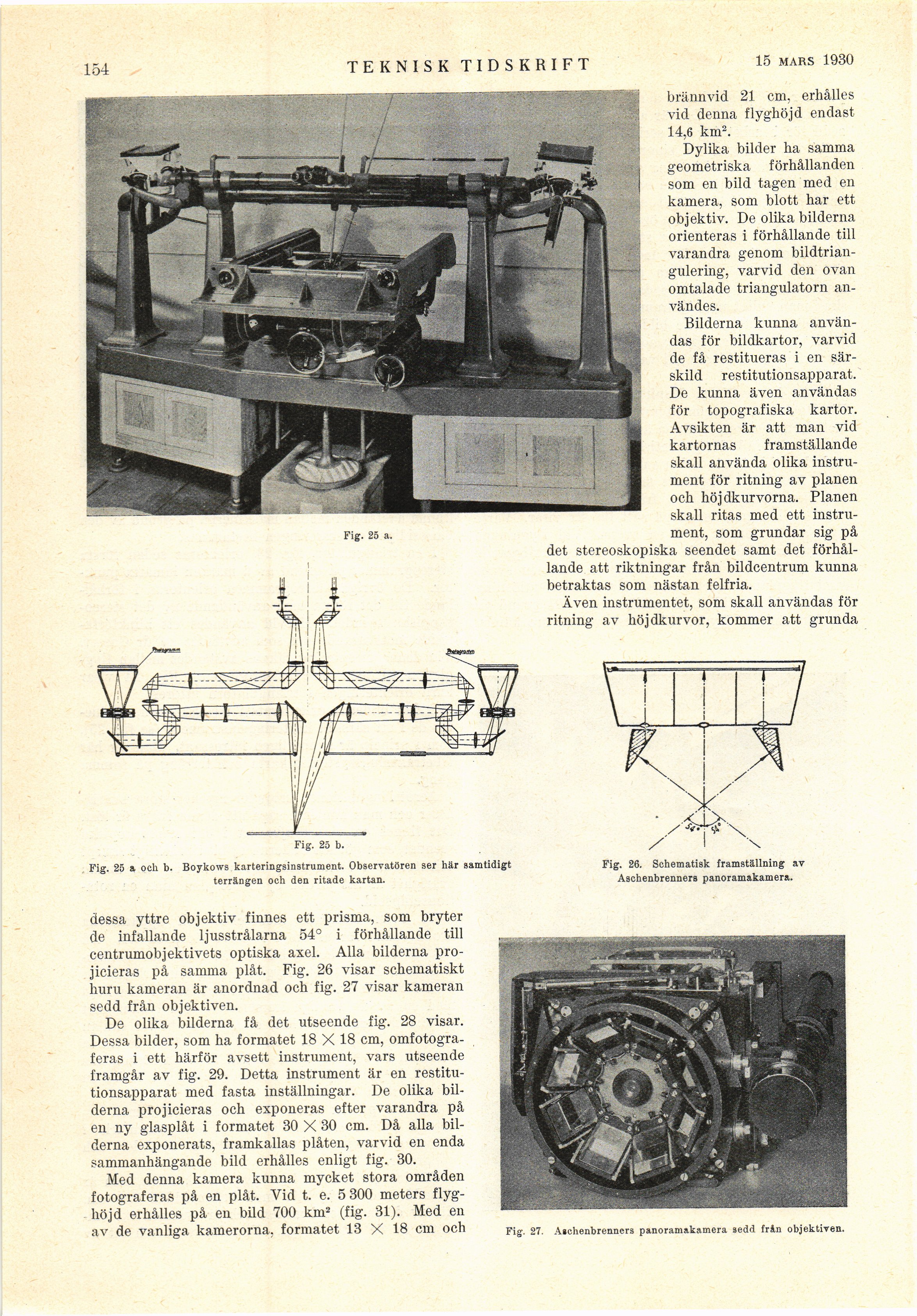

Fig. 25 a och b. Boykows karteringsinstrument. Observatören ser här samtidigt
terrängen och den ritade kartan.

Fig. 26. Schematisk framställning av
Aschenbrenners panoramakamera.

dessa yttre objektiv finnes ett prisma, som bryter
de infallande ljusstrålarna 54° i förhållande till
centrumobjektivets optiska axel. Alla bilderna
pro-jicieras på samma plåt. Fig. 26 visar schematiskt
huru kameran är anordnad och fig. 27 visar kameran
sedd från objektiven.

De olika bilderna få det utseende fig. 28 visar.
Dessa bilder, som ha formatet 18 X 18 cm,
omfotogra-feras i ett härför avsett instrument, vars utseende
framgår av fig. 29. Detta instrument är en
restitutionsapparat med fasta inställningar. De olika
bilderna projicieras och exponeras efter varandra på
en ny glasplåt i formatet 30 X 30 cm. Då alla
bilderna exponerats, framkallas plåten, varvid en enda
sammanhängande bild erhålles enligt fig. 30.

Med denna kamera kunna mycket stora områden
fotograferas på en plåt. Vid t. e. 5 300 meters
flyghöjd erhålles på en bild 700 km2 (fig. 31). Med en
av de vanliga kamerorna, formatet 13 X 18 cm och

Fig. 27. Ajchenbrenners panoramakamera sedd från objektiven.
