3 maj 1930

TEKNISK TIDSKRIFT

’263

enlighet med de ovan beskrivna absoluta fixpunkterna.
Profilografen medger ej samma noggrannhet som
avnöt-ningsmätaren men kan dock med fördel användas för
vissa grövre mätningar.

Brottsäkra ledningskorsningar. Teknologföreningen
har genom remiss beretts tillfälle yttra sig över dels ett
förslag av telegrafstyrelsen angående föreskrivande av
vissa villkor vid beviljande av koncession å elektriska
anläggningar, där s. k. brottsäkra anordningar
förekomma vid korsning med svagströmsledningar, dels över ett
av 1919 års Starkströms- och svagströmskommitté den
15 februari 1929 avgivet betänkande rörande
användande av brottsäkra konstruktioner vid korsning mellan
starkströms- och svagströmsledningar.

Teknologföreningen överlämnar i sitt svar utlåtande
i båda dessa ärenden från sin avdelning Svenska
elektroingenjörsföreningen samt hemställer

att k. m:t snarast möjligt måtte upptaga frågan om
s. k. brottsäkra korsningar och därvid till en början
behandla frågan om högspänningsledningar å ena sidan
och trafikleder och elektriska ledningar å andra sidan,
att k. m:t ville, utan att i författningsväg meddela
särskilda föreskrifter angående brottsäkra korsningars
konstruktion förklara, att sådana korsningar endast må
användas, såvida de äro utförda enligt normer, som giva
minst samma säkerhet som bestämmelserna i 11, 24 och
39 §§ av nåd. stadgan den 31 dec. 1902 cch som
godkänts av k. m:t eller annan myndighet, som
därtill äger befogenhet,

att som normer för brottsäkra korsningar må
godkännas att tills vidare gälla de bestämmelser, vilka antagits
av Svenska elektroingenjörsföreningen såsom tillägg till
de av föreningen den 5 maj 1925 antagna, av
teknologföreningen utgivna "Normer för hållfasthetsberäkning
av kraftledningar" samt

att k. m:t måtte snarast möjligt låta verkställa
utredning, huruvida och i vad mån ansvarsbestämmelserna i
lagen om elektriska anläggningar den 27 juni 1902 böra
revideras.

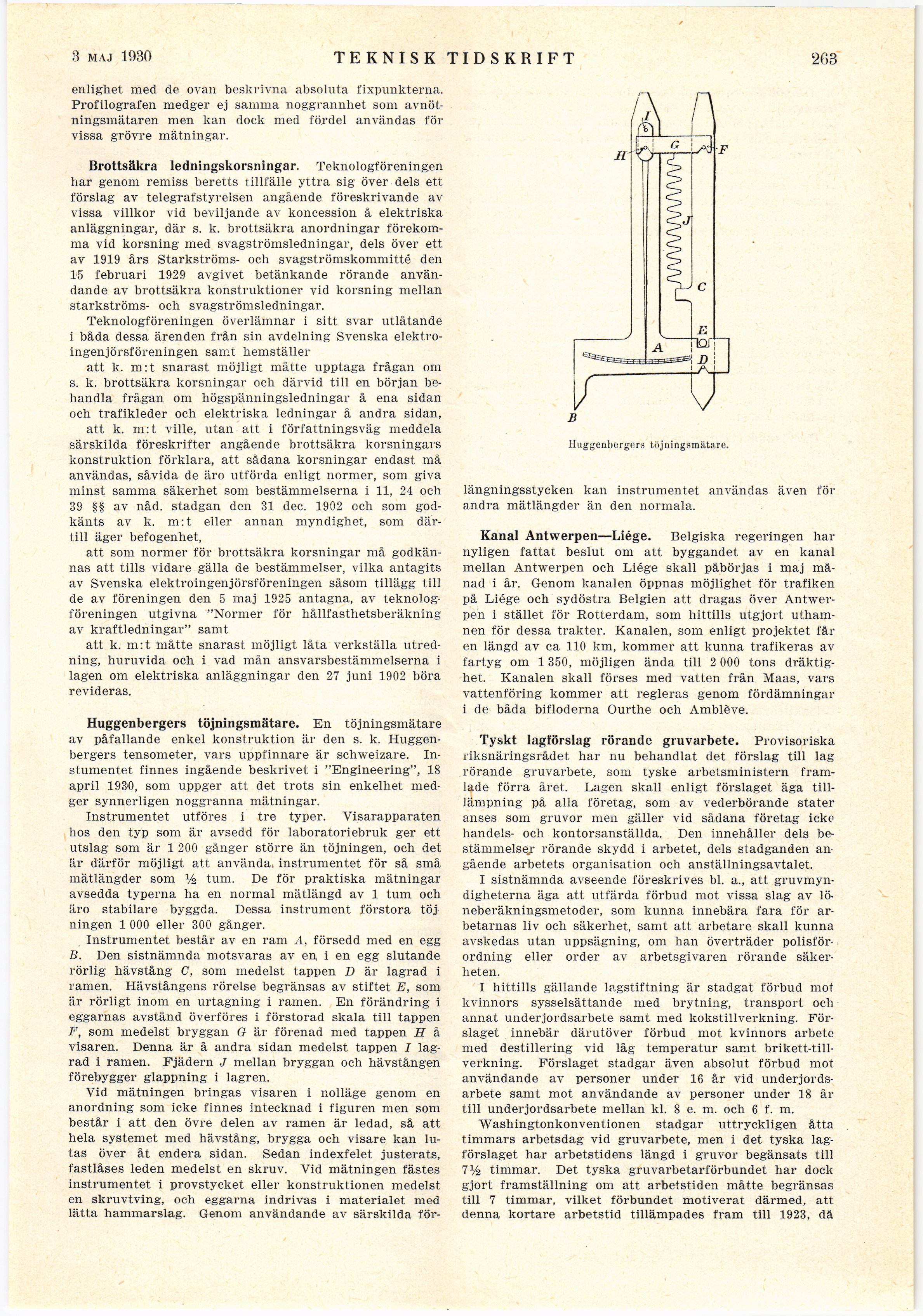

Huggenbergers töjningsmätare. En töjningsmätare
av påfallande enkel konstruktion är den s. k.
Huggenbergers tensometer, vars uppfinnare är schweizare.
In-stumentet finnes ingående beskrivet i "Engineering", 18
april 1930, som uppger att det trots sin enkelhet
medger synnerligen noggranna mätningar.

Instrumentet utföres i tre typer. Visarapparaten
hos den typ som är avsedd för laboratoriebruk ger ett
utslag som är 1 200 gånger större än töjningen, och det
är därför möjligt att använda, instrumentet för så små
mätlängder som % tum. De för praktiska mätningar
avsedda typerna ha en normal mätlängd av 1 tum och
äro stabilare byggda. Dessa instrument förstora
töjningen 1 000 eller 300 gånger.

Instrumentet består av en ram A, försedd med en egg
B. Den sistnämnda motsvaras av en i en egg slutande
rörlig hävstång C, som medelst tappen D är lagrad i
ramen. Hävstångens rörelse begränsas av stiftet E, som
är rörligt inom en urtagning i ramen. En förändring i
eggarnas avstånd överföres i förstorad skala till tappen
F, som medelst bryggan G är förenad med tappen H å
visaren. Denna är å andra sidan medelst tappen I
lagrad i ramen. Fjädern J mellan bryggan och hävstången
förebygger glappning i lagren.

Vid mätningen bringas visaren i nolläge genom en
anordning som icke finnes intecknad i figuren men som
består i att den övre delen av ramen är ledad, så att
hela systemet med hävstång, brygga och visare kan
lutas över åt endera sidan. Sedan indexfelet justerats,
fastlåses leden medelst en skruv. Vid mätningen fästes
instrumentet i provstycket eller konstruktionen medelst
en skruvtving, och eggarna indrivas i materialet med
lätta hammarslag. Genom användande av särskilda för-

lluggenbergers töjningsmätare.

längningsstycken kan instrumentet användas även för
andra mätlängder än den normala.

Kanal Antwerpen—Liége. Belgiska regeringen har
nyligen fattat beslut om att byggandet av en kanal
mellan Antwerpen och Liége skall påbörjas i maj
månad i år. Genom kanalen öppnas möjlighet för trafiken
på Liége och sydöstra Belgien att dragas över
Antwerpen i stället för Rotterdam, som hittills utgjort
utham-nen för dessa trakter. Kanalen, som enligt projektet
fålen längd av ca 110 km, kommer att kunna trafikeras av
fartyg om 1 350, möjligen ända till 2 000 tons
dräktighet. Kanalen skall förses med vatten från Maas, vars
vattenföring kommer att regleras genom fördämningar
i de båda bifloderna Ourthe och Amblève.

Tyskt lagförslag rörande gruvarbete. Provisoriska
riksnäringsrådet har nu behandlat det förslag till lag
rörande gruvarbete, som tyske arbetsministern
framlade förra året. Lagen skall enligt förslaget äga
till-lämpning på alla företag, som av vederbörande stater
anses som gruvor men gäller vid sådana företag icke
handels- och kontorsanställda. Den innehåller dels
bestämmelse.! rörande skydd i arbetet, dels stadganden
angående arbetets organisation och anställningsavtalet.

I sistnämnda avseende föreskrives bl. a., att
gruvmyn-digheterna äga att utfärda förbud mot vissa slag av lö.
neberäkningsmetoder, som kunna innebära fara för
arbetarnas liv och säkerhet, samt att arbetare skall kunna
avskedas utan uppsägning, om han överträder
polisförordning eller order av arbetsgivaren rörande
säkerheten.

I hittills gällande lagstiftning är stadgat förbud mot
kvinnors sysselsättande med brytning, transport och
annat underjordsarbete samt med kokstillverkning.
Förslaget innebär därutöver förbud mot kvinnors arbete
med destillering vid låg temperatur samt
brikett-tillverkning. Förslaget stadgar även absolut förbud mot
användande av personer under 16 år vid
underjordsarbete samt mot användande av personer under 18 år
till underjordsarbete mellan kl. 8 e. m. och 6 f. m.

Washingtonkonventionen stadgar uttryckligen åtta
timmars arbetsdag vid gruvarbete, men i det tyska
lagförslaget har arbetstidens längd i gruvor begänsats till
7% timmar. Det tyska gruvarbetarförbundet har dock
gjort framställning om att arbetstiden måtte begränsas
till 7 timmar, vilket förbundet motiverat därmed, att
denna kortare arbetstid tillämpades fram till 1923, dä
