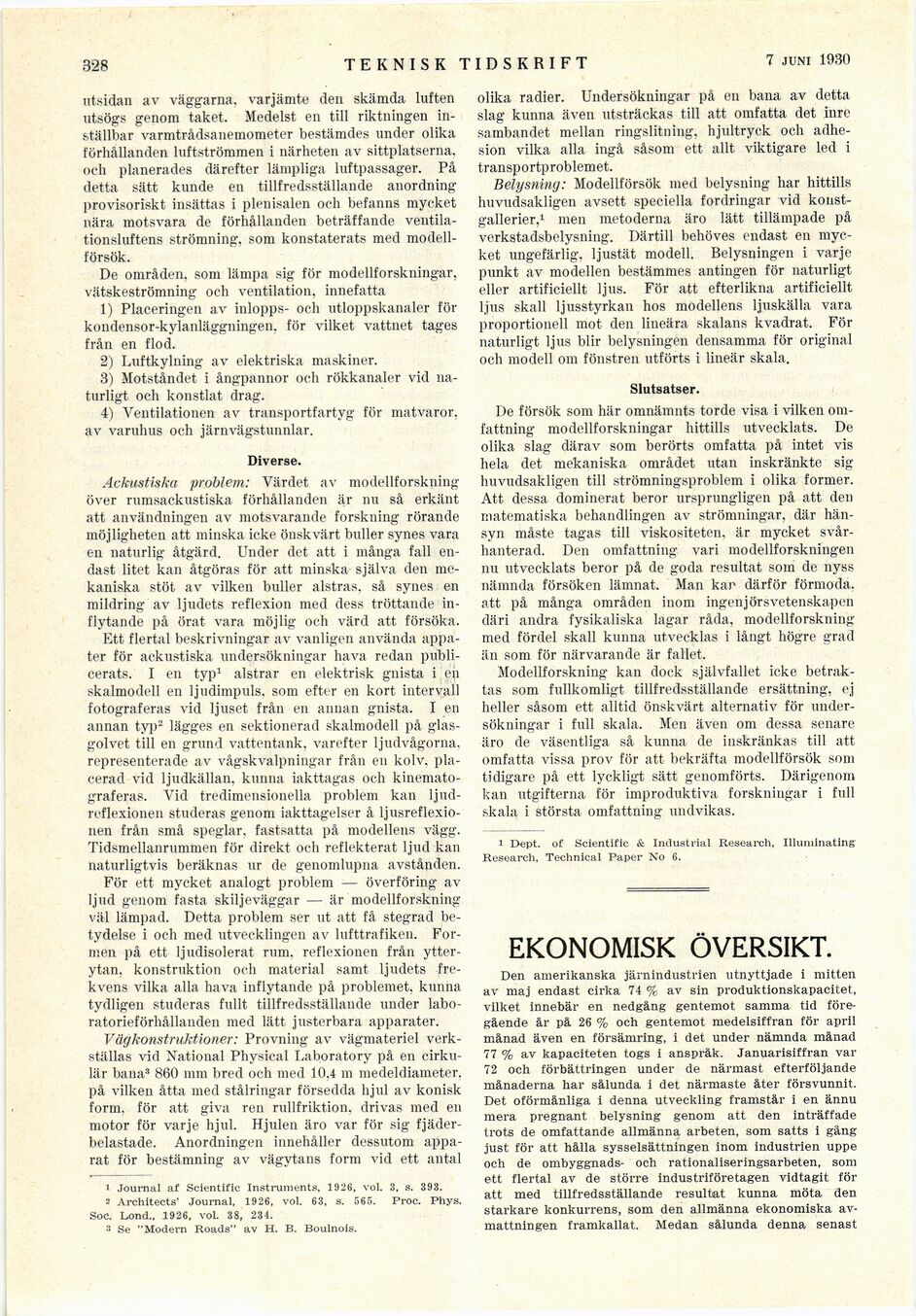

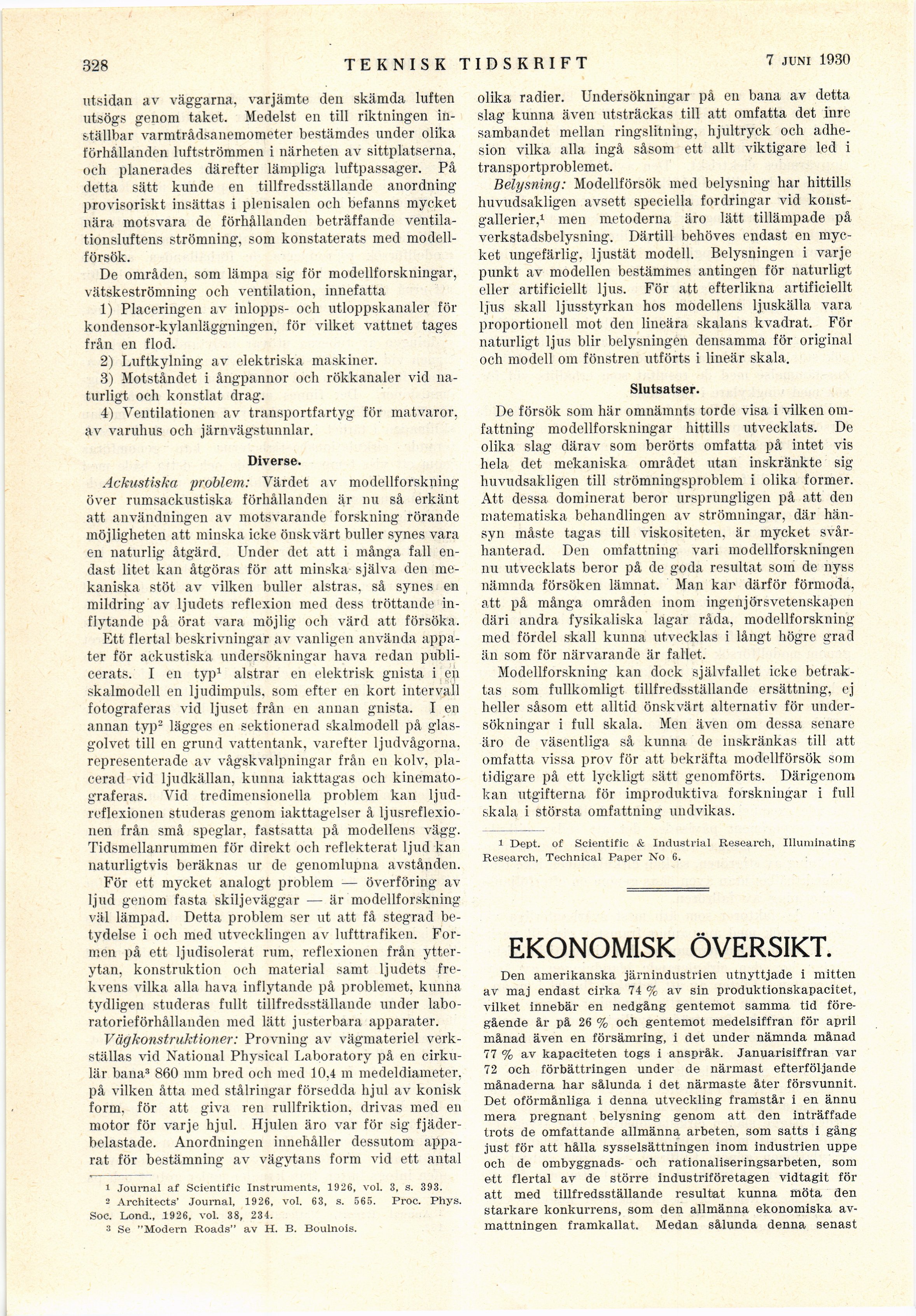

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

328

TEKNISK TIDSKRIFT

26 april 1930

utsidan av väggarna, varjämte den skämda luften
utsögs genom taket. Medelst en till riktningen
in-ställbar varmtrådsanemometer bestämdes under olika
förhållanden luftströmmen i närheten av sittplatserna,
och planerades därefter lämpliga luftpassager. På
detta sätt kunde en tillfredsställande anordning
provisoriskt insättas i plenisalen och befanns mycket
nära motsvara de förhållanden beträffande
ventilationsluftens strömning, som konstaterats med
modellförsök.

De områden, som lämpa sig för modellforskningar,
vätskeströmning och ventilation, innefatta

1) Placeringen av inlopps- och utloppskanaler för
kondensor-kylanläggningen, för vilket vattnet tages
från en flod.

2) Luftkylning av elektriska maskiner.

3) Motståndet i ångpannor och rökkanaler vid
naturligt och konstlat drag.

4) Ventilationen av transportfartyg för matvaror,
av varuhus och järnvägstunnlar.

Diverse.

Ackustiska problem: Värdet av modellforskning
över rumsackustiska förhållanden är nu så erkänt
a-tt användningen av motsvarande forskning rörande
möjligheten att minska icke önskvärt buller synes vara
en naturlig åtgärd. Under det att i många fall
endast litet kan åtgöras för att minska själva den
mekaniska stöt av vilken buller alstras, så synes en
mildring av ljudets reflexion med dess tröttande
inflytande på örat vara möjlig och värd att försöka.

Ett flertal beskrivningar av vanligen använda
appa-ter för ackustiska undersökningar hava redan
publicerats. I en typ1 alstrar en elektrisk gnista i en
skalmodell en ljudimpuls, som efter en kort intervall
fotograferas vid ljuset från en annan gnista. I en
annan typ2 lägges en sektionerad skalmodell på
glasgolvet till en grund vattentank, varefter ljudvågorna,
representerade av vågskvalpningar från en kolv,
placerad vid ljudkällan, kunna iakttagas och
kinemato-graferas. Vid tredimensionella problem kan
ljudreflexionen studeras genom iakttagelser å
ljusreflexionen från små speglar, fastsatta på modellens vägg.
Tidsmellanrummen för direkt och reflekterat ljud kan
naturligtvis beräknas ur de genomlupna avstånden.

För ett mycket analogt problem — överföring
avljud genom fasta skiljeväggar — är modellforskning
väl lämpad. Detta problem ser ut att få stegrad
betydelse i och med utvecklingen av lufttrafiken.
Formen på ett ljudisolerat rum. reflexionen från
ytter-ytan, konstruktion och material samt ljudets
frekvens vilka alla hava inflytande på problemet, kunna
tydligen studeras fullt tillfredsställande under
laboratorieförhållanden med lätt justerbara apparater.

Vågkonstruktioner: Provning av vägmateriel
verkställas vid National Physical Laboratory på en
cirkulär bana3 860 mm bred och med 10.4 m medeldiameter,
på vilken åtta med stålringar försedda hjul av konisk
form, för att giva ren rullfriktion, drivas med en
motor för varje hjul. Hjulen äro var för sig
fjäder-belastade. Anordningen innehåller dessutom
apparat för bestämning av vägytans form vid ett antal

1 Journal af Scientific Instruments, 1926, vol. 3, s. 393.

2 Architects’ Journal, 1926, vol. 63, s. 565. Proc. Phys.
Soc. Lond., 1926, vol. 38, 234.

3 Se "Modern Roads" av H. B. Boulnois.

olika radier. Undersökningar på en bana av detta
slag kunna även utsträckas till att omfatta det inre
sambandet mellan ringslitning, hjultryck och
adhesion vilka alla ingå såsom ett allt viktigare led i
transportproblemet.

Belysning: Modellförsök med belysning har hittills
huvudsakligen avsett speciella fordringar vid
konstgallerier,1 men metoderna äro lätt tillämpade på
verkstadsbelysning. Därtill behöves endast en
mycket ungefärlig, ljustät modell. Belysningen i varje
punkt av modellen bestämmes antingen för naturligt
eller artificiellt ljus. För att efterlikna artificiellt
ljus skall ljusstyrkan hos modellens ljuskälla vara
proportionell mot den lineära skalans kvadrat. För
naturligt ljus blir belysningen densamma för original
och modell om fönstren utförts i lineär skala.

Slutsatser.

De försök som här omnämnts torde visa i vilken
omfattning modellforskningar hittills utvecklats. De
olika slag därav som berörts omfatta på intet vis
hela det mekaniska området utan inskränkte sig
huvudsakligen till strömningsproblem i olika former.
Att dessa dominerat beror ursprungligen på att den
matematiska behandlingen av strömningar, där
hänsyn måste tagas till viskositeten, är mycket
svår-hanterad. Den omfattning vari modellforskningen
nu utvecklats beror på de goda resultat som de nyss
nämnda försöken lämnat. Man kar därför förmoda,
att på många områden inom ingenjörsvetenskapen
däri andra fysikaliska lagar råda, modellforskning
med fördel skall kunna utvecklas i långt högre grad
än som för närvarande är fallet,

Modellforskning kan dock självfallet icke
betraktas som fullkomligt tillfredsställande ersättning, ej
heller såsom ett alltid önskvärt alternativ för
undersökningar i full skala. Men även om dessa senare
äro de väsentliga så kunna de inskränkas till att
omfatta vissa prov för att bekräfta modellförsök som
tidigare på ett lyckligt sätt genomförts. Därigenom
kan utgifterna för improduktiva forskningar i full
skala i största omfattning undvikas.

i Dept. of Scientific & Industrial Research, Illuminating
Research, Technical Paper No 6.

EKONOMISK ÖVERSIKT.

Den amerikanska järnindustrien utnyttjade i mitten
av maj endast cirka 74 % av sin produktionskapacitet,
vilket innebär en nedgång gentemot samma tid
föregående år på 26 % och gentemot medelsiffran för april
månad även en försämring, i det under nämnda månad
77 % av kapaciteten togs i anspråk. Januarisiffran var
72 och förbättringen under de närmast efterföljande
månaderna har sålunda i det närmaste åter försvunnit.
Det oförmånliga i denna utveckling framstår i en ännu
mera pregnant belysning genom att den inträffade
trots de omfattande allmänna arbeten, som satts i gäng
just för att hålla sysselsättningen inom industrien uppe
och de ombyggnads- och rationaliseringsarbeten, som
ett flertal av de större industriföretagen vidtagit för
att med tillfredsställande resultat kunna möta den
starkare konkurrens, som den allmänna ekonomiska
av-mattningen framkallat. Medan sålunda denna senast
