19 JuLI 1930
TE KNISK TIDSKRIFT
483

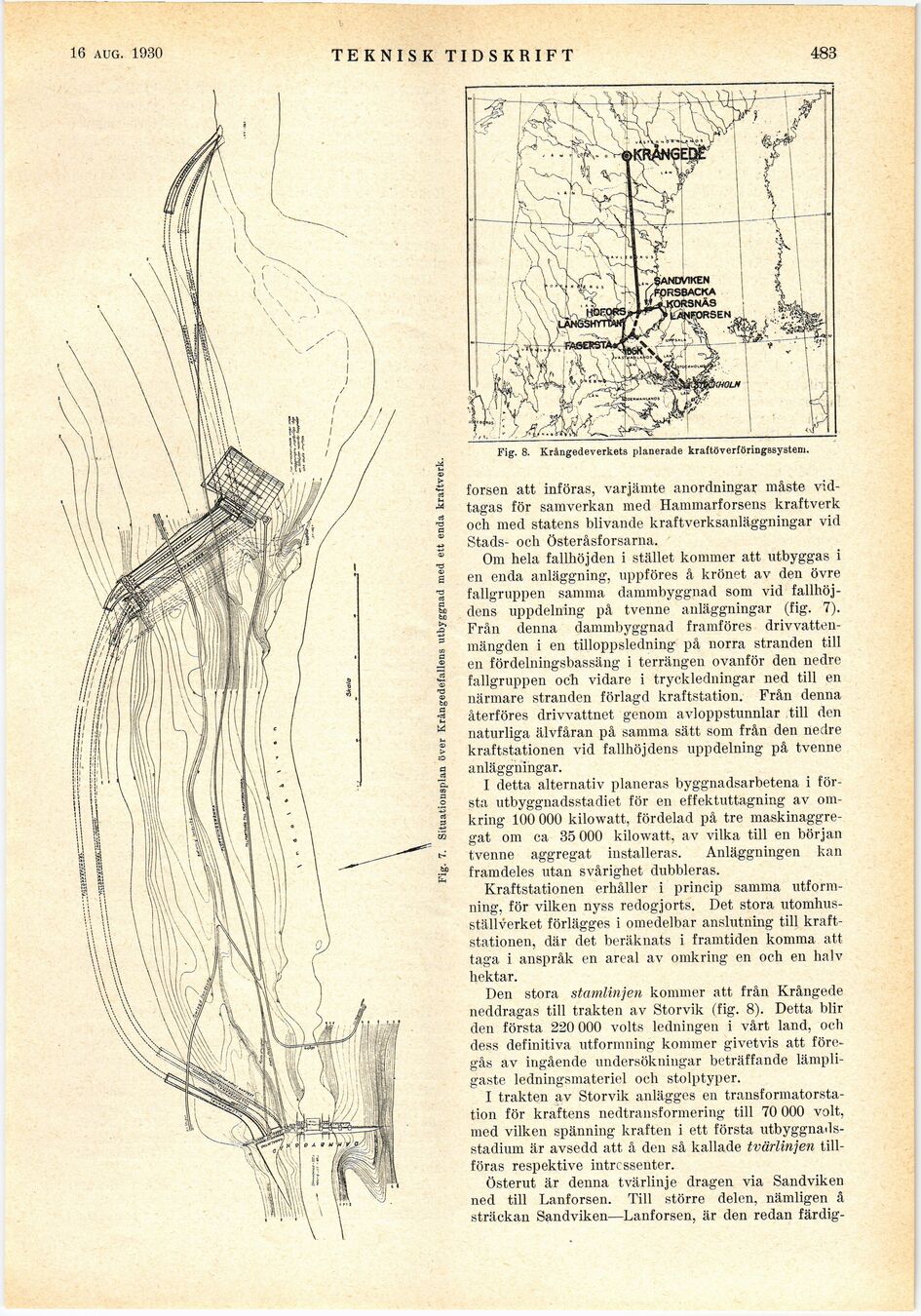

Fig. 8. Krångedeverkets planerade kraftöverföringssystem.
1’orsen att införas, varjämte anordningar måste
vidtagas för samverkan med Hammarforsens kraftverk
och med statens blivande kraftverksanläggningar vid
Stads- och Österåsforsarna.
Om hela fallhöjden i stället kommer att utbyggas i
en enda anläggning, uppföres å krönet av den övre
fallgruppen samma dammbyggnad som vid
fallhöjdens uppdelning på tvenne anläggningar (fig. 7).
Från denna dammbyggnad framföres
drivvatten-mängden i en tilloppsledning på norra stranden till
en fördelningsbassäng i terrängen ovanför den nedre
fallgruppen och vidare i tryckledningar ned till en
närmare stranden förlagd kraftstation. Från denna
återföres drivvattnet genom avloppstunnlar till den
naturliga älvfåran på samma sätt som från den nedre
kraftstationen vid fallhöjdens uppdelning på tvenne
anläggningar.
I detta alternativ planeras byggnadsarbetena i
första utbyggnadsstadiet för en effektuttagning av
omkring 100 000 kilowatt, fördelad på tre
maskinaggregat om ca 35 000 kilowatt, av vilka till en början
tvenne aggregat installeras. Anläggningen kan
framdeles utan svårighet dubbleras.
Kraftstationen erhåller i princip samma
utformning, för vilken nyss redogjorts. Det stora
utomhusställverket förlägges i omedelbar anslutning till
kraftstationen, där det beräknats i framtiden komma att
taga i anspråk en areal av omkring en och en halv
hektar.
Den stora stamlinjen kommer att från Krångede
neddragas till trakten av Storvik (fig. 8). Detta blir
den första 220 000 volts ledningen i vårt land, och
dess definitiva utformning kommer givetvis att
föregås av ingående undersökningar beträffande
lämpligaste ledningsmateriel och stolptyper.
I trakten av Storvik anlägges en
transformatorstation för kraftens nedtransformering till 70 000 voit,
med vilken spänning kraften i ett första
utbyggnadsstadium är avsedd att, å den så kallade tvärlinjen
tillföras respektive intressenter.
Österut är denna tvärlinje dragen via Sandviken
ned till Lanforsen. Till större delen, nämligen å
sträckan Sandviken—Lanforsen, är den redan färdig-
Fig. 7. Situationsplan över Krångedefallens utbyggnad med ett enda kraftverk.
