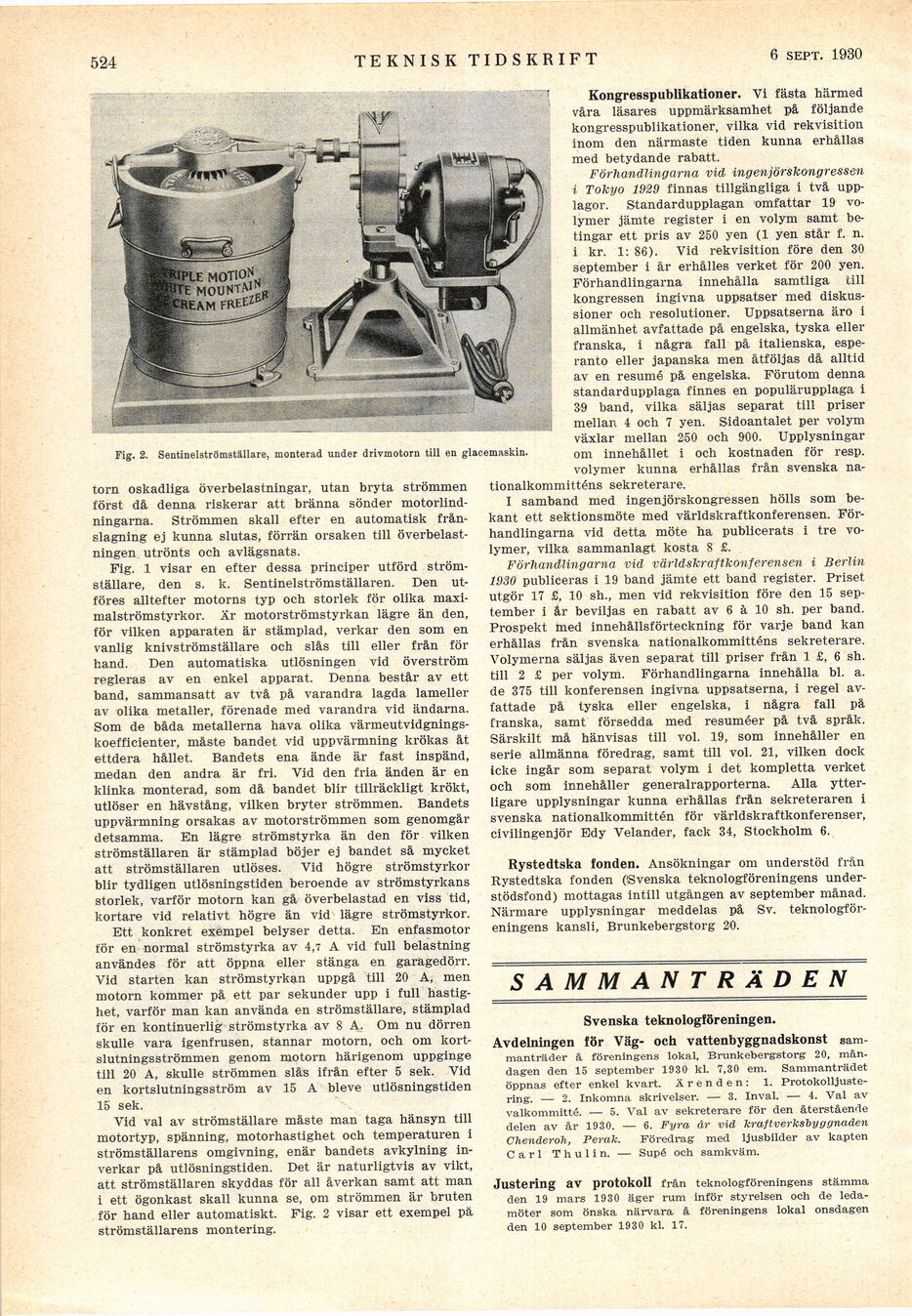

524
TEKNISK TIDSKRIFT
13 sept. 1930
Fig. 2. SentinelstrSmställare, monterad under drivmotorn till en glacemaskin,
torn oskadliga överbelastningar, utan bryta strömmen
först då denna riskerar att bränna sönder
motorlind-ningarna. Strömmen skall efter en automatisk
frånslagning ej kunna slutas, förrän orsaken till
överbelastningen utrönts och avlägsnats.
Fig. 1 visar en efter dessa principer utförd
ström-ställare, den s. k. Sentinelströmställaren. Den
utföres alltefter motorns typ och storlek för olika
maxi-malströmstyrkor. Är motorströmstyrkan lägre än den,
för vilken apparaten är stämplad, verkar den som en
vanlig knivströmställare och slås till eller från för
hand. Den automatiska utlösningen vid överström
regleras av en enkel apparat. Denna består av ett
band, sammansatt av två på varandra lagda lameller
av olika metaller, förenade med varandra vid ändarna.
Som de båda metallerna hava olika
värmeutvidgnings-koefficienter, måste bandet vid uppvärmning krökas åt
ettdera hållet. Bandets ena ände är fast inspänd,
medan den andra är fri. Vid den fria änden är en
klinka monterad, som då bandet blir tillräckligt krökt,
utlöser en hävstång, vilken bryter strömmen. Bandets
uppvärmning orsakas av motorströmmen som genomgår
detsamma. En lägre strömstyrka än den för vilken
strömställaren är stämplad böjer ej bandet så mycket
att strömställaren utlöses. Vid högre strömstyrkor
blir tydligen utlösningstiden beroende av strömstyrkans
storlek, varför motorn kan gå överbelastad en viss tid,
kortare vid relativt högre än vid lägre strömstyrkor.
Ett konkret exempel belyser detta. En enfasmotor
för en normal strömstyrka av 4,7 A vid full belastning
användes för att öppna eller stänga en garagedörr.
Vid starten kan strömstyrkan uppgå till 20 A, men
motorn kommer på ett par sekunder upp i full
hastighet, varför man kan använda en strömställare, stämplad
för en kontinuerlig strömstyrka av 8 A. Om nu dörren
skulle vara igenfrusen, stannar motorn, och om
kortslutningsströmmen genom motorn härigenom uppginge
till 20 A, skulle strömmen slås ifrån efter 5 sek. Vid
en kortslutningsström av 15 A bleve utlösningstiden
15 sek.
Vid val av strömställare måste man taga hänsyn till
motortyp, spänning, motorhastighet och temperaturen i
strömställarens omgivning, enär bandets avkylning
inverkar på utlösningstiden. Det är naturligtvis av vikt,
att strömställaren skyddas för all åverkan samt att man
i ett ögonkast skall kunna se, om strömmen är bruten
för hand eller automatiskt. Fig. 2 visar ett exempel pä
strömställarens montering.
Kongresspublikationer. Vi fästa härmed
våra läsares uppmärksamhet på följande
kongresspublikationer, vilka vid rekvisition
inom den närmaste tiden kunna erhållas
med betydande rabatt.
Förhandlingarna vid ingenjörskongressen
i Tokyo 1929 finnas tillgängliga i två
upplagor. Standardupplagan omfattar 19
volymer jämte register i en volym samt
betingar ett pris av 250 yen (1 yen står f. n.
i kr. 1: 86). Vid rekvisition före den 30
september i år erhålles verket för 200 yen.
Förhandlingarna innehålla samtliga till
kongressen ingivna uppsatser med
diskussioner och resolutioner. Uppsatserna äro i
allmänhet avfattade på engelska, tyska eller
franska, i några fall på italienska,
esperanto eller japanska men åtföljas då alltid
av en resumé på engelska. Förutom denna
standardupplaga finnes en populärupplaga i
39 band, vilka säljas separat till priser
mellan 4 och 7 yen. Sidoantalet per volym
växlar mellan 250 och 900. Upplysningar
om innehållet i och kostnaden för resp.
volymer kunna erhållas från svenska
nationalkommitténs sekreterare.
I samband med ingenjörskongressen hölls som
bekant ett sektionsmöte med världskraftkonferensen.
Förhandlingarna vid detta möte ha publicerats i tre
volymer, vilka sammanlagt kosta 8 £.
Förhandlingarna vid världskraftkonferensen i Berlin
1930 publiceras i 19 band jämte ett band register. Priset
utgör 17 £, 10 sh., men vid rekvisition före den 15
september i år beviljas en rabatt av 6 à 10 sh. per band.
Prospekt med innehållsförteckning för varje band kan
erhållas från svenska nationalkommitténs sekreterare.
Volymerna säljas även separat till priser från 1 £, 6 sh.
till 2 £ per volym. Förhandlingarna innehålla bl. a.
de 375 till konferensen ingivna uppsatserna, i regel
avfattade på tyska eller engelska, i några fall på
franska, samt försedda med resuméer på två språk.
Särskilt må hänvisas till vol. 19, som innehåller en
serie allmänna föredrag, samt till vol. 21, vilken dock
icke ingår som separat volym i det kompletta verket
och som innehåller generalrapporterna. Alla
ytterligare upplysningar kunna erhållas från sekreteraren i
svenska nationalkommittén för världskraftkonferenser,
civilingenjör Edy Velander, fack 34, Stockholm 6.
Rystedtska fonden. Ansökningar om understöd från
Rystedtska fonden (Svenska teknologföreningens
understödsfond) mottagas intill utgången av september månad.
Närmare upplysningar meddelas på Sv.
teknologföreningens kansli, Brunkebergstorg 20.
SAMMANTRÄDEN
Svenska teknologföreningen.
Avdelningen för Väg- och vattenbyggnadskonst
sammanträder å föreningens lokal, Brunkebergstorg1 20,
måndagen den 15 september 1930 kl. 7,30 em. Sammanträdet
öppnas efter enkel kvart. Ärenden: 1.
Protokolljustering’. — 2. Inkomna skrivelser. — 3. Inval. — 4. Val av
valkommitté. — 5. Val av sekreterare för den återstående
delen av år 1930. — 6. Fyra år vid kraftverkstyg gnaden
Chenderoh, Perak. Föredrag- med ljusbilder av kapten
Carl Thulin. — Supé och samkväm.
Justering av protokoll från teknologföreningens stämma
den 19 mars 1930 äger rum inför styrelsen och de
ledamöter som önska närvara å föreningens lokal onsdagen
den 10 september 1930 kl. 17.
