15 NOV. 1930
TEKNISK TIDSKRIFT
645
Beskickningen införes i flamugnen
utefter långsidorna genom i valvet
anbragta öppningar, vilka från
eldningssidan räknat sträcka sig något
över ugnens halva längd. På övre
långsidan, ungefär 2/3 av ugnens längd
från eldningen, äro två stickhål för
skärstenen anbragta.
Slaggtappningen är anordnad å den mot brännarna
motsatta ändan av ugnen. Lågan
från kolpulverbrännarna stryker över
de efter ugnens sida liggande högarna
av rostgods, vilka successivt smälta
ned och rinna mot
slaggtappningsän-den av ugnen. Här sker separering av
slagg och skärsten. Skärstenen
tappas genom en på ugnens långsida
anbragt öppning och fraktas därifrån till
konvertrarna. Slaggen tappas
intermittent i stora slaggvagnar av
gjutjärn, som bortföras med hjälp av ett
litet ånglokomotiv till slaggtippen vid
sjön, där slaggen uthälles i flytande
form. Vi avse att efterhand
utvidga vårt område genom utfyllningar
runt vår ö.
Förbränningsgaserna avledas till skorstenskanalen.
Plats är reserverad för insättande av ångpannor för
leverans av ånga bl. a. till det under byggnad
varande elektrolytverket samt även för andra ändamål.
All förbränningsluft tillföres medels fläktar,
varigenom en god reglering- av förbränningen erhålles. Den
tillförda luften kommer att förvärmas. Bortgående
gas brukar hålla 0,5 02 och 19,2 C02.
Den beskrivna flamugnen har en
genomsättnings-förmåga av ungefär 400 ton smältgods per dag,
vilket motsvarar 500 ton ingående malm. Malmen
lättar nämligen åtskilligt vid rostningen.
Den från ugnen tappade skärstenen håller 25—30 %
koppar. Slaggen brukar hålla 0.3’J—0.35 % koppar.

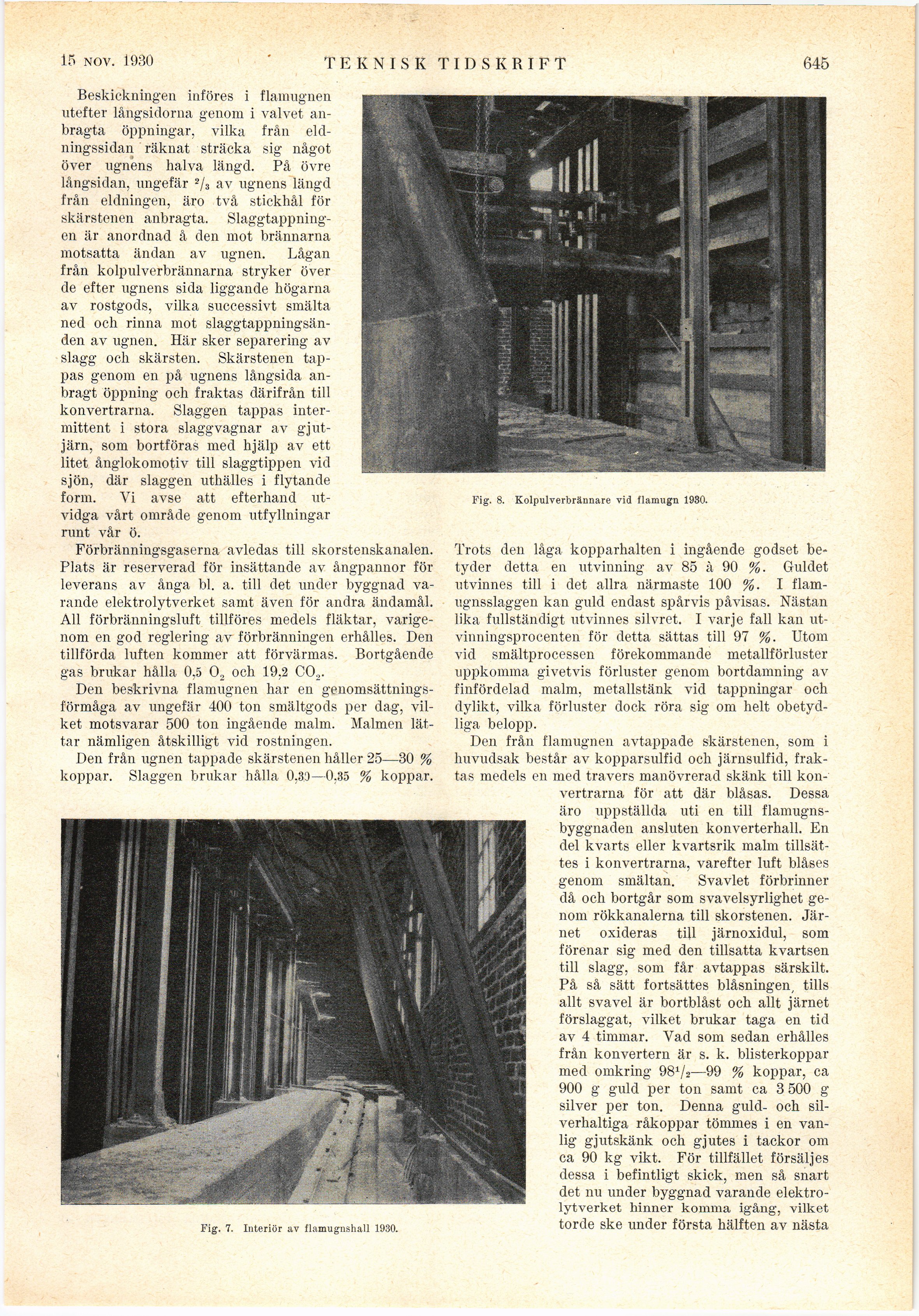

Fig. 7. Interiör av flamugnshall 1930.
Fig. 8. Kolpulverbrännare vid flamugn 1930.
Trots den låga kopparhalten i ingående godset
betyder detta en utvinning av 85 à 90 %. Guldet
utvinnes till i det allra närmaste 100 %. I
flamugnsslaggen kan guld endast spårvis påvisas. Nästan
lika fullständigt utvinnes silvret. I varje fall kan
utvinningsprocenten för detta sättas till 97 %. Utom
vid smältprocessen förekommande metallförluster
uppkomma givetvis förluster genom bortdamning av
finfördelad malm, metallstänk vid tappningar och
dylikt, vilka förluster dock röra sig om helt
obetydliga belopp.
Den från flamugnen avtappade skärstenen, som i
huvudsak består av kopparsulfid och järnsulfid,
fraktas medels en med travers manövrerad skänk till
konvertrarna för att där blåsas. Dessa
äro uppställda uti en till
flamugns-byggnaden ansluten konverterhall. En
del kvarts eller kvartsrik malm
tillsättes i konvertrarna, varefter luft blåses
genom smältan. Svavlet förbrinner
då och bortgår som svavelsyrlighet
genom rökkanalerna till skorstenen.
Järnet oxideras till järnoxidul, som
förenar sig med den tillsatta kvartsen
till slagg, som får avtappas särskilt.
På sa sätt fortsättes blåsningen, tills
allt svavel är bortblåst och allt järnet
förslaggat, vilket brukar taga en tid
av 4 timmar. Yad som sedan erhålles
från konvertern är s. k. blisterkoppar
med omkring 981/2—99 % koppar, ca
900 g guld per ton samt ca 3 500 g
silver per ton. Denna guld- och
sil-verhaltiga råkoppar tömmes i en
vanlig gjutskänk och gjutes i tackor om
ca 90 kg vikt. För tillfället försäljes
dessa i befintligt skick, men så snart
det nu under byggnad varande
elektrolytverket hinner komma igång, vilket
torde ske under första hälften av nästa
