Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

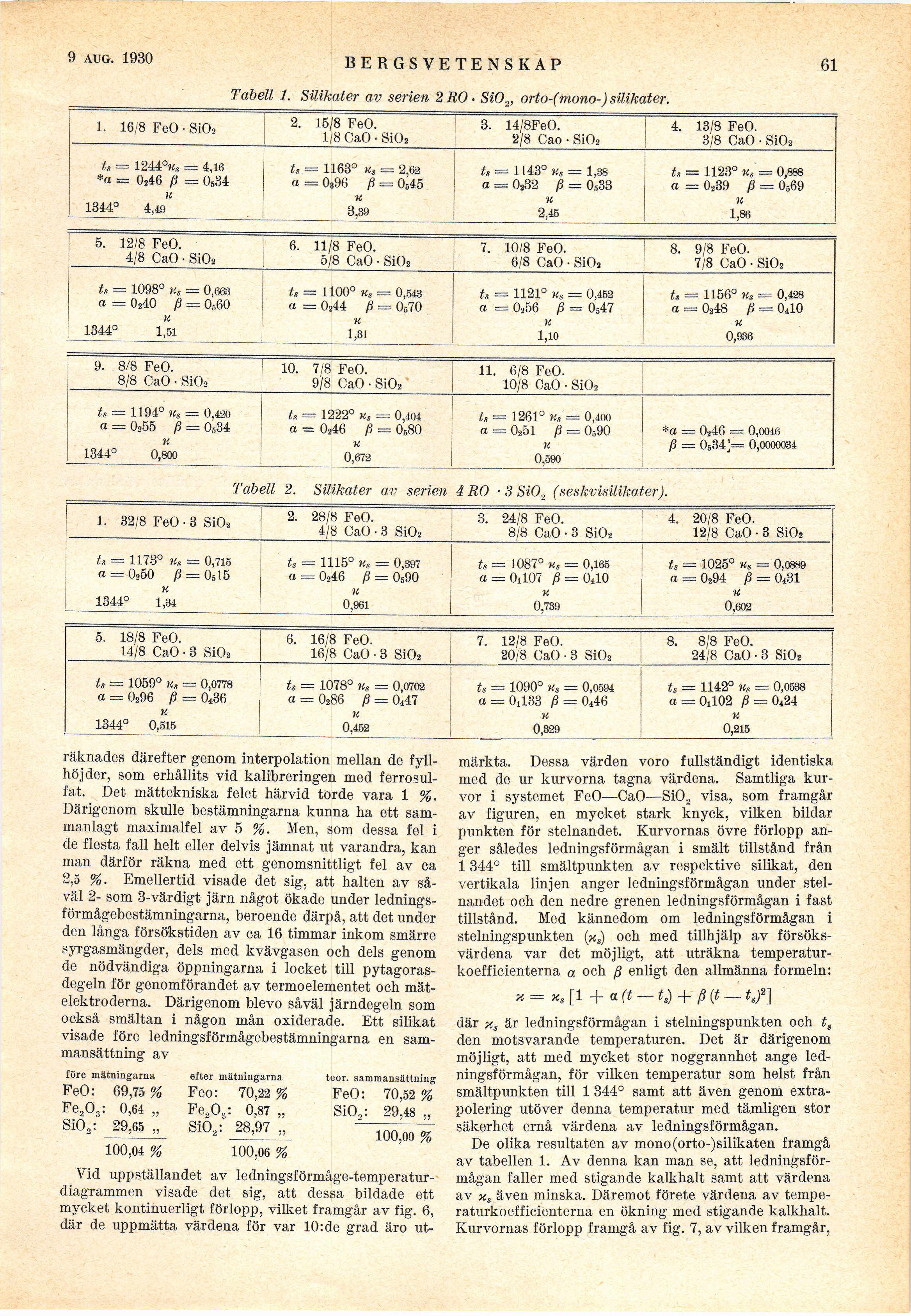

8 febii. 1930 BERGSVETENSKAP 61
Tabell 1. Silikater av serien 2 RO- Si02, orto-(mono-) silikater.
1. 16/8 FeO • Si02 2. 15/8 FeO. 1/8 CaO • Si02 3. 14/8FeO. 2/8 Cao • Si02 4. 13/8 FeO. 3/8 CaO • Si02
ts = 1244°ks = 4,16 *a = 0246 ß = 0s34 1344° 4,49 ts = 1163° Ks = 2,62 a = 0s96 ß = 0645 K 3,39 ts = 1143° Ks = 1,38 a = 0232 ß — 0ä33 u 2,45 ts = 1123° Ks = 0,888 a = 0239 ß = 0s69 K 1,86
5. 12/8 FeO. 4/8 CaO • SiOa 6. 11/8 FeO. 5/8 CaO ■ Si02 7. 10/8 FeO. 6/8 CaO • Si02 8. 9/8 FeO. 7/8 CaO • Si02
U = 1098° ks = 0,663 a = 0240 ß = 0ä60 1344° 1,61 ts = 1100° Ks =–– 0,543 a = 0244 ß = 0570 K 1,81 i ts = 1121° Ks - 0.452 ts = 1156° Ks = 0,428 a = 0256 ß = 0547 j a = 0248 ß = 0U0 K K 1,10 0,936
9. 8/8 FeO. 8/8 CaO • Si02 10. 7/8 FeO. 9/8 CaO • Si02 11. 6/8 FeO. 10/8 CaO • Si02
ts = 1194° Ks = 0,420 a = 0255 ß = 0s34 K 1344° 0,800 ts = 1222° Ks = 0,404 a = 0246 ß = O58O K 0,672 ts = 1261° Ks = 0,400 a = 0251 ß = 0590 K 0,590 *a = 0246 = 0,0046 ß = 0534^= 0,0000034
Tabell 2. Silikater av serien 4 RO ■ 3 Si02 (seskvisilikater).
1. 32/8 FeO • 3 Si02 2. 28/8 FeO. 4/8 CaO • 3 Si02 3. 24/8 FeO. 8/8 CaO • 3 Si02 4. 20/8 FeO. 12/8 CaO ■ 3 Si02
ts = 1173° Ks = 0,715 a — 0250 >3 = 0ö 15 K 1344° 1,34 ts = 1115° Ks = 0,397 a = 0246 ß = 0690 K 0,961 ts = 1087° Ks = 0,165 a = 0il07 ß = 040 K 0,739 ts = 1025° Ks = 0,0889 a = 0294 ß = 0i31 k 0,602
5. 18/8 FeO. 14/8 CaO • 3 Si02 6. 16/8 FeO. 16/8 CaO • 3 Si02 7. 12/8 FeO. 20/8 CaO • 3 Si02 8. 8/8 FeO. 24/8 CaO • 3 Si02
ts = 1059° Ks = 0,0778 a = 0296 ß = 0436 u 1344° 0,515 ts = 1078° Ks = 0,0702 a = 0286 ß = 0é47 K 0,452 ts = 1090° KS = 0,0594 a = 0433 ß = 0446 K 0,329 ts = 1142° Ks = 0,0538 a = 0il02 ß = 0424 u 0,215
räknades därefter genom interpolation mellan de
fyll-höjder, som erhållits vid kalibreringen med
ferrosul-fat. Det mättekniska felet härvid torde vara 1 %.
Därigenom skulle bestämningarna kunna ha ett
sammanlagt maximalfel av 5 %. Men, som dessa fel i
de flesta fall helt eller delvis jämnat ut varandra, kan
man därför räkna med ett genomsnittligt fel av ca
2,5 %. Emellertid visade det sig, att halten av
såväl 2- som 3-värdigt järn något ökade under
ledningsförmågebestämningarna, beroende därpå, att det under
den långa försökstiden av ca 16 timmar inkom smärre
syrgasmängder, dels med kvävgasen och dels genom
de nödvändiga öppningarna i locket till
pytagoras-degeln för genomförandet av termoelementet och
mät-elektroderna. Därigenom blevo såväl järndegeln som
också smältan i någon mån oxiderade. Ett silikat
visade före ledningsförmågebestämningarna en
sammansättning av
fore mätningarna efter mätningarna teor. sammansättning
FeO: 69,75 % Feo: 70,22 % FeO: 70,52 %
Fe203: 0,64 „ Fe„03 : 0,87 „ Si02: 29,48 „
Si02: 29,65 „ SiÖ2: 28,97 „ 100,00 %"
100,04 % 100,06 %
Vid uppställandet av
ledningsförmåge-temperatur-diagrammen visade det sig, att dessa bildade ett
mycket kontinuerligt förlopp, vilket framgår av fig. 6,
där de uppmätta värdena för var 10:de grad äro ut-
märkta. Dessa värden voro fullständigt identiska
med de ur kurvorna tagna värdena. Samtliga
kurvor i systemet FeO—CaO—Si02 visa, som framgår
av figuren, en mycket stark knyck, vilken bildar
punkten för stelnandet. Kurvornas övre förlopp
anger således ledningsförmågan i smält tillstånd från
1344° till smältpunkten av respektive silikat, den
vertikala linjen anger ledningsförmågan under
stelnandet och den nedre grenen ledningsförmågan i fast
tillstånd. Med kännedom om ledningsförmågan i
stelningspunkten (*,) och med tillhjälp av
försöksvärdena var det möjligt, att uträkna
temperaturkoefficienterna a och ß enligt den allmänna formeln:
x=xs[t+ a (t —t,) + ß (t —tf]
där xs är ledningsförmågan i stelningspunkten och ts
den motsvarande temperaturen. Det är därigenom
möjligt, att med mycket stor noggrannhet ånge
ledningsförmågan, för vilken temperatur som helst från
smältpunkten till 1 344° samt att även genom
extra-polering utöver denna temperatur med tämligen stor
säkerhet ernå värdena av ledningsförmågan.
De olika resultaten av mono(orto-)silikaten framgå
av tabellen 1. Av denna kan man se, att
ledningsförmågan faller med stigande kalkhalt samt att värdena
av xs även minska. Däremot förete värdena av
temperaturkoefficienterna en ökning med stigande kalkhalt.
Kurvornas förlopp framgå av fig. 7, av vilken framgår,
<< prev. page << föreg. sida << >> nästa sida >> next page >>
