1’98
TEKNISK TIDSKRIFT
8 febr. 1930

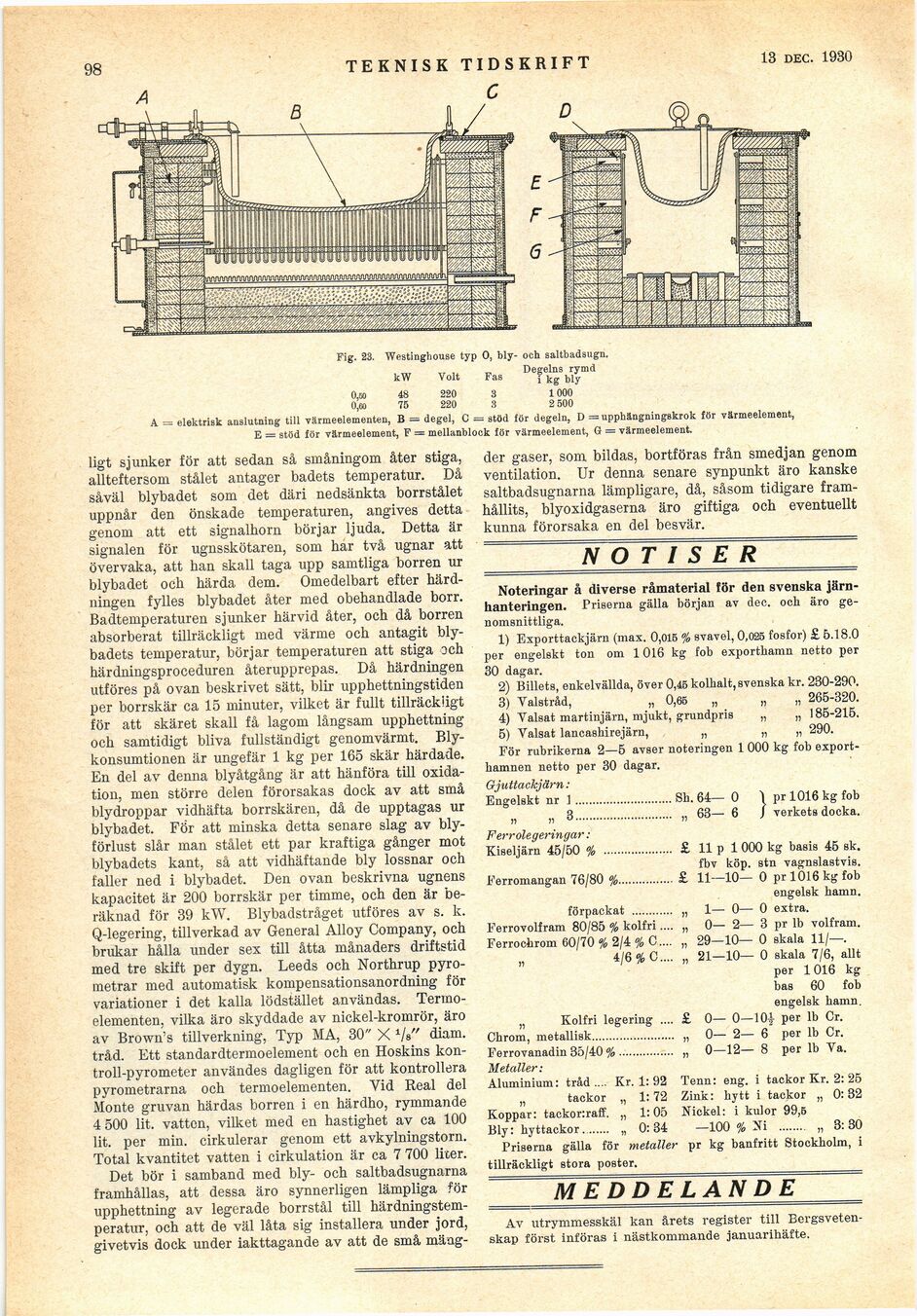

Fig. 23. Westinghouse typ O, bly- och saltbadsugn.
kW Voit Fas DTkgwTd
0,60 48 220 3 1000
0,60 75 220 3 2 500
A = elektrisk anslutning till värmeelementen, B = degel, C = stöd för degeln, D = upphängningskrok för värmeelement,
E = stöd för värmeelement, F = mellanblock för värmeelement, 6 = värmeelement.
ligt sjunker för att sedan så småningom åter stiga,
allteftersom stålet antager badets temperatur. Då
såväl blybadet som det däri nedsänkta borr stålet
uppnår den önskade temperaturen, angives detta
genom att ett signalhorn börjar ljuda. Detta är
signalen för ugnsskötaren, som har två ugnar att
övervaka, att han skall taga upp samtliga borren ur
blybadet och härda dem. Omedelbart efter
härdningen fylles blybadet åter med obehandlade borr.
Badtemperaturen sjunker härvid åter, och då borren
absorberat tillräckligt med värme och antagit
blybadets temperatur, börjar temperaturen att stiga och
härdningsproceduren återupprepas. Då härdningen
utföres på ovan beskrivet sätt, blir upphettningstiden
per borrskär ca 15 minuter, vilket är fullt tillräckligt
för att skäret skall få lagom långsam upphettning
och samtidigt bliva fullständigt genomvärmt.
Blykonsumtionen är ungefär 1 kg per 165 skär härdade.
En del av denna blyåtgång är att hänföra till
oxidation, men större delen förorsakas dock av att små
blydroppar vidhäfta borrskären, då de upptagas ur
blybadet. För att minska detta senare slag av
blyförlust slår man stålet ett par kraftiga gånger mot
blybadets kant, så att vidhäftande bly lossnar och
faller ned i blybadet. Den ovan beskrivna ugnens
kapacitet är 200 borrskär per timme, och den är
beräknad för 39 kW. Blybadstråget utföres av s. k.
Q-legering, tillverkad av General Alloy Company, och
brukar hålla under sex till åtta månaders driftstid
med tre skift per dygn. Leeds och Northrup
pyrometrar med automatisk kompensationsanordning för
variationer i det kalla lödstället användas.
Termo-elementen, vilka äro skyddade av nickel-kromrör, äro
av Brown’s tillverkning, Typ MA, 30" X 1k" diam.
tråd. Ett standardtermoelement och en Hoskins
kon-troll-pyrometer användes dagligen för att kontrollera
pyrometrarna och termoelementen. Vid Real del
Monte gruvan härdas borren i en härdho, rymmande
4 500 lit. vatten, vilket med en hastighet av ca 100
lit. per min. cirkulerar genom ett avkylningstorn.
Total kvantitet vatten i cirkulation är ca 7 700 liter.
Det bör i samband med bly- och saltbadsugnarna
framhållas, att dessa äro synnerligen lämpliga för
upphettning av legerade borrstål till
härdningstem-peratur, och att de väl låta sig installera under jord,
givetvis dock under iakttagande av att de små mäng-
der gaser, som bildas, bortföras från smedjan genom
ventilation. Ur denna senare synpunkt äro kanske
saltbadsugnarna lämpligare, då, såsom tidigare
framhållits, blyoxidgaserna äro giftiga och eventuellt
kunna förorsaka en del besvär.
NOTISER
Noteringar å diverse råmaterial för den svenska
järnhanteringen. Priserna gälla början av dec. och äro
genomsnittliga.
1) Exporttackjärn (max. 0,015 % svavel, 0,025 fosfor) £ 5.18.0
per engelskt ton om 1016 kg fob exporthamn netto per
30 dagar.
2) Billets, enkelvällda, över 0,45 kolhalt, svenska kr. 230-290.
3) Yalstråd, „ 0,65 „ „ „ 265-320.
4) Yalsat martinjärn, mjukt, grundpris „ „ 185-215.
5) Yalsat lancashirejärn, „ „ „ 290.
För rubrikerna 2—5 avser noteringen 1 000 kg fob
exporthamnen netto per 30 dagar.
Gjuttackjärn:
Engelskt nr 1............................Sh. 64— 0 1 pr 10.16 kg fob
„ „ 3............................ „ 63— 6 / verkets docka.
Ferrolegeringar:
Kiseljärn 45/50 % .................... £ 11 p 1 000 kg basis 45 sk.
fbv köp. stn vagnslastvis.
Ferromangan 76/80 %................ £ 11—10— 0 pr 1016 kg fob
engelsk hamn.
förpackat ............ „ 1— 0— 0 extra.
Ferrovolfram 80/85 % kolfri.... „ 0— 2— 3 pr lb volfram.
Ferrochrom 60/70 % 2/4 % C.... „ 29—10— 0 skala 11/—.
„ 4/6 % C.... „ 21—10— 0 skala 7/6, allt
per 1016 kg
bas 60 fob
engelsk hamn.
„ Kolfri legering .... £ 0— 0—lO| per lb Cr.
Chrom, metallisk........................ „ 0— 2— 6 per lb Cr.
Ferrovanadin 35/40 %................ „ 0—12— 8 per lb Ya.
Metaller:
Aluminium: tråd.... Kr. 1: 92 Tenn: eng. i tackor Kr. 2: 25
„ tackor „ 1:72 Zink: hytt i tackor „ 0:32
Koppar: tackor:raff. „ 1:05 Nickel: i kulor 99,5
Bly: hyttackor........ „ 0:34 —100 % Xi ........ „ 3:30
Priserna gälla för metaller pr kg banfritt Stockholm, i
tillräckligt stora poster.
mYd delan de ~
Av utrymmesskäl kan ärets register till
Bergsvetenskap först införas i nästkommande januarihäfte.
