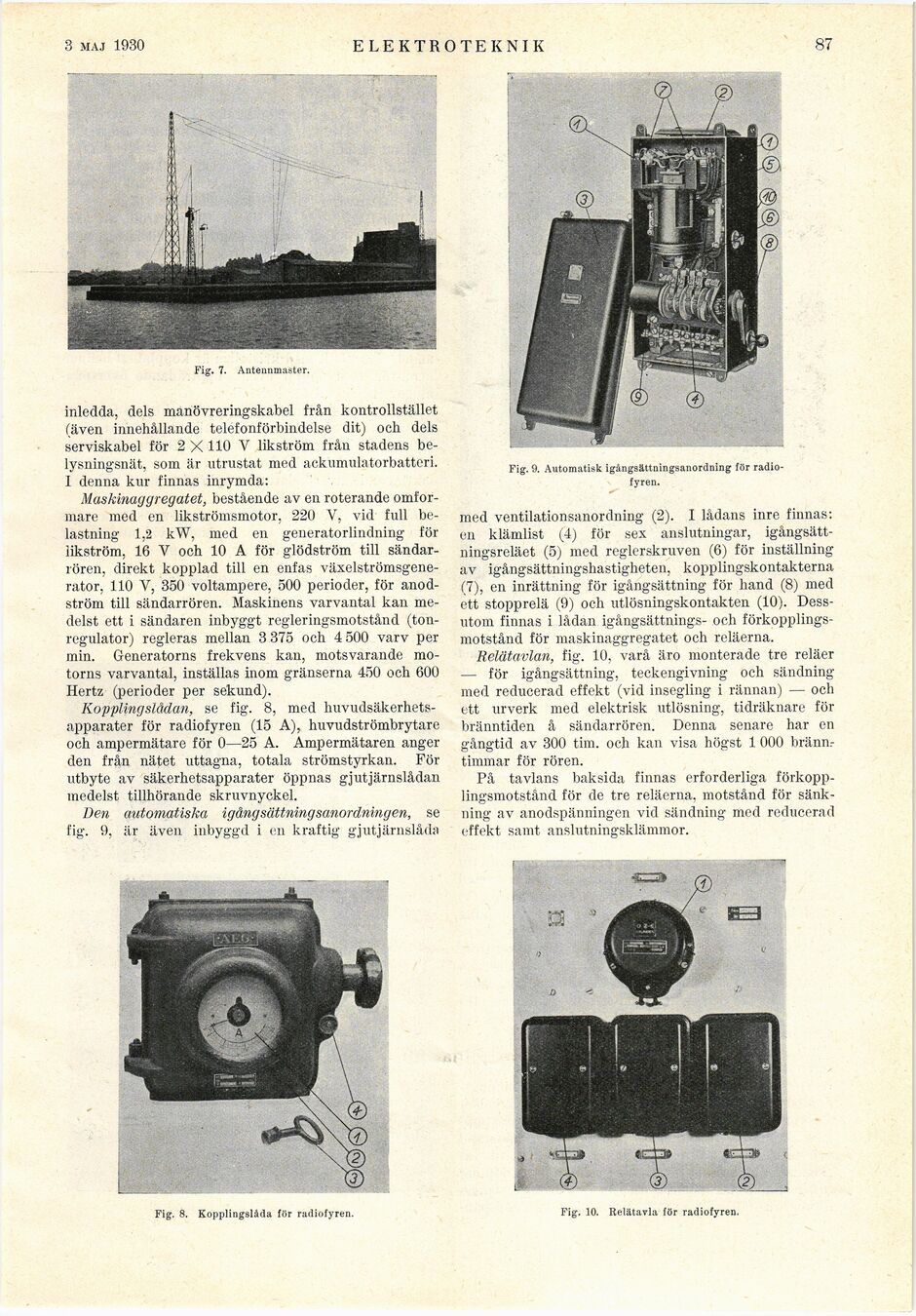

1 febr. 1930
ELEKTROTEKNIK
87
Fig. 7. Antennmaster.
inledda, dels manövreringskabel från kontrollstället
(även innehållande telefonförbindelse dit) och dels
serviskabel för 2 X 110 V likström från stadens
belysningsnät, som är utrustat med ackumulatorbatteri.
I denna kur finnas inrymda:
Maskinaggregatet, bestående av en roterande
omformare med en likströmsmotor, 220 V, vid full
belastning 1,2 kW, med en generatorlindning för
likström, 16 V och 10 A för glödström till
sändar-rören, direkt kopplad till en enfas
växelströmsgenerator, 110 V, 350 voltampere, 500 perioder, för
anodström till sändarrören. Maskinens varvantal kan
medelst ett i sändaren inbyggt regleringsmotstånd
(ton-regulator) regleras mellan 3 375 och 4 500 varv per
min. Generatorns frekvens kan, motsvarande
motorns varvantal, inställas inom gränserna 450 och 600
Hertz (perioder per sekund).
Kopplingslådan, se fig. 8, med
huvudsäkerhetsapparater för radiofyren (15 A), huvudströmbrytare
och ampermätare för 0—25 A. Ampermätaren anger
den från nätet uttagna, totala strömstyrkan. För
utbyte av säkerhetsapparater öppnas gjutjärnslådan
medelst tillhörande skruvnyckel.
Den automatiska igångsättningsanordningen, se
fig. 9, är även inbyggd i en kraftig gjutjärnslåda
Fig. 8. Kopplingslåda för radiofyren.
Fig. 9. Automatisk igångsättningsanordning för
radiofyren.
med ventilationsanordning (2). I lådans inre finnas:
en klämlist (4) för sex anslutningar,
igångsätt-ningsreläet (5) med reglerskruven (6) för inställning
av igångsättningshastigheten, kopplingskontakterna
(7), en inrättning för igångsättning för hand (8) med
ett stopprelä (9) och utlösningskontakten (10).
Dessutom finnas i lådan igångsättnings- och
förkopplingsmotstånd för maskinaggregatet och reläerna.
Relätavlan, fig. 10, varå äro monterade tre reläer
— för igångsättning, teckengivning och sändning
med reducerad effekt (vid insegling i rännan) — och
ett urverk med elektrisk utlösning, tidräknare för
bränntiden å sändarrören. Denna senare har en
gångtid av 300 tim. och kan visa högst 1 000
bränn.-timmar för rören.
På tavlans baksida finnas erforderliga
förkopplingsmotstånd för de tre reläerna, motstånd för
sänkning av anodspänningen vid sändning med reducerad
effekt samt anslutningsklämmor.
Fig. 10. Relätavla för radiofyren.
