1 febr. 1930

ELEKTROTEKNIK

89

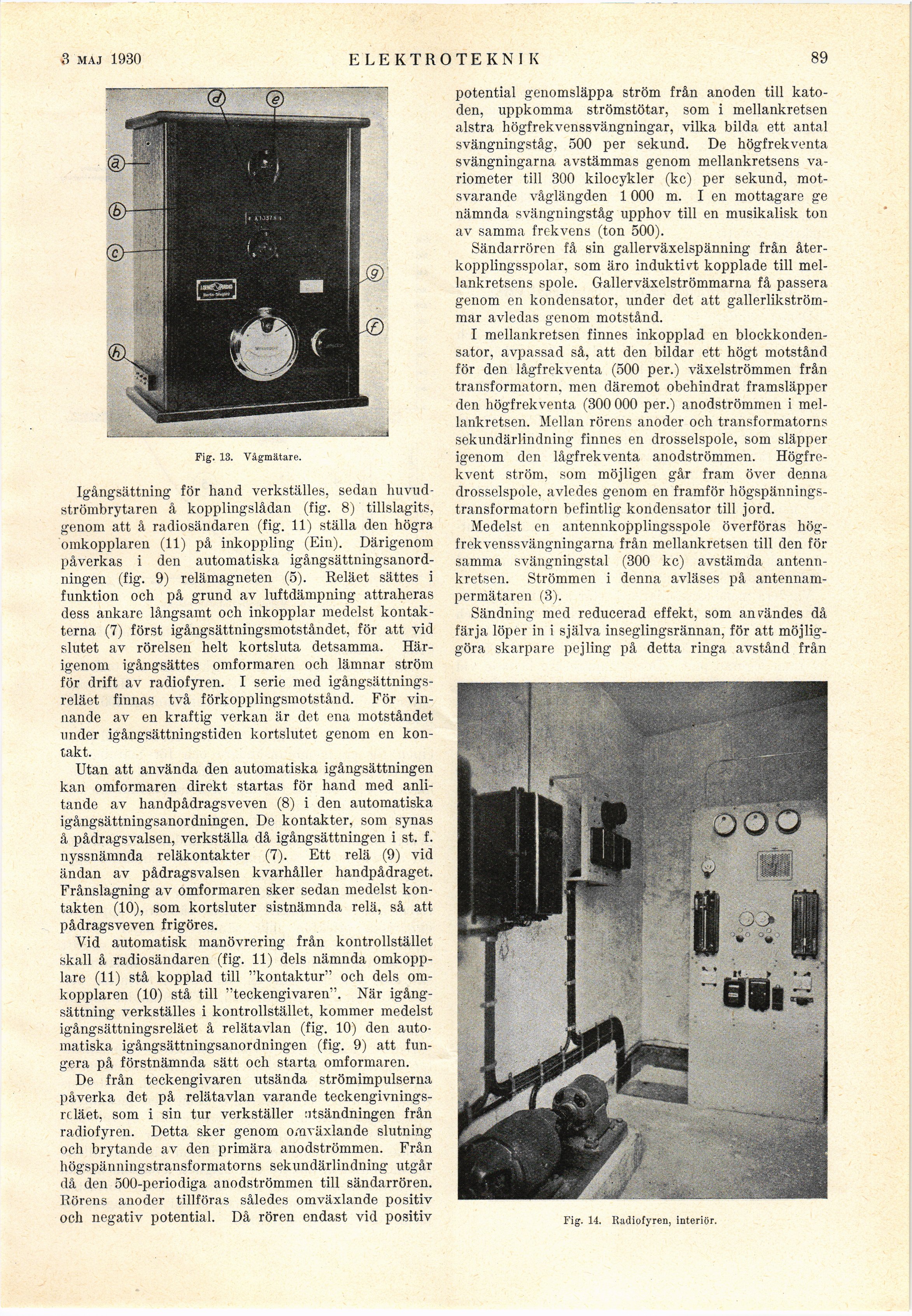

Fig. 13. Vågmätare.

Igångsättning för hand verkställes, sedan
huvud-strömbrytaren å kopplingslådan (fig. 8) tillslagits,
genom att å radiosändaren (fig. 11) ställa den högra
omkopplaren (11) på inkoppling (Ein). Därigenom
påverkas i den automatiska
igångsättningsanordningen (fig. 9) relämagneten (5). Reläet sättes i
funktion och på grund av luftdämpning attraheras
dess ankare långsamt och inkopplar medelst
kontakterna (7) först igångsättningsmotståndet, för att vid
slutet av rörelseu helt kortsluta detsamma.
Härigenom igångsattes omformaren och lämnar ström
för drift av radiofyren. I serie med
igångsättnings-reläet finnas två förkopplingsmotstånd. För
vinnande av en kraftig verkan är det ena motståndet
under igångsättningstiden kortslutet genom en
kontakt.

Utan att använda den automatiska igångsättningen
kan omformaren direkt startas för hand med
anlitande av handpådragsveven (8) i den automatiska
igångsättningsanordningen. De kontakter, som synas
å pådragsvalsen, verkställa då igångsättningen i st. f.
nyssnämnda reläkontakter (7). Ett relä (9) vid
ändan av pådragsvalsen kvarhåller handpådraget.
Frånslagning av omformaren sker sedan medelst
kontakten (10), som kortsluter sistnämnda relä, så att
pådragsveven frigöres.

Vid automatisk manövrering från kontrollstället
skall å radiosändaren (fig. 11) dels nämnda
omkopplare (11) stå kopplad till "kontaktur" och dels
omkopplaren (10) stå till "teckengivaren". När
igångsättning verkställes i kontrollstället, kommer medelst
igångsättningsreläet å relätavlan (fig. 10) den
automatiska igångsättningsanordningen (fig. 9) att
fungera på förstnämnda sätt och starta omformaren.

De från teckengivaren utsända strömimpulserna
påverka det på relätavlan varande
teckengivnings-reläet, som i sin tur verkställer utsändningen från
radiofyren. Detta sker genom omväxlande slutning
och brytande av den primära anodströmmen. Från
högspänningstransformatorns sekundärlindning utgår
då den 500-periodiga anodströmmen till sändarrören.
Rörens anoder tillföras således omväxlande positiv
och negativ potential. Då rören endast vid positiv

potential genomsläppa ström från anoden till
katoden, uppkomma strömstötar, som i mellankretsen
alstra högfrekvenssvängningar, vilka bilda ett antal
svängningståg. 500 per sekund. De högfrekventa
svängningarna avstämmas genom mellankretsens
variometer till 300 kilocykler (kc) per sekund,
motsvarande våglängden 1 000 m. I en mottagare ge
nämnda svängningståg upphov till en musikalisk ton
av samma frekvens (ton 500).

Sändarrören få sin gallerväxelspänning från
återkopplingsspolar, som äro induktivt kopplade till
mellankretsens spole. Gallerväxelströmmarna få passera
genom en kondensator, under det att
gallerlikströmmar avledas genom motstånd.

I mellankretsen finnes inkopplad en
blockkondensator, avpassad så, att den bildar ett högt motstånd
för den lågfrekventa (500 per.) växelströmmen från
transformatorn, men däremot obehindrat framsläpper
den högfrekventa (300 000 per.) anodströmmen i
mellankretsen. Mellan rörens anoder och transformatorns
sekundärlindning finnes en drosselspole, som släpper
igenom den lågfrekventa anodströmmen.
Högfrekvent ström, som möjligen går fram över denna
drosselspole, avledes genom en framför
högspännings-transformatorn befintlig kondensator till jord.

Medelst en antennkopplingsspole överföras
hög-frekvenssvängningarna från mellankretsen till den för
samma svängningstal (300 kc) avstämda
antennkretsen. Strömmen i denna avläses på
antennam-permätaren (3).

Sändning med reducerad effekt, som användes då
färja löper in i själva inseglingsrännan, för att
möjliggöra skarpare pejling på detta ringa avstånd från

Fig. 14. Kadiofyren, interiör.
