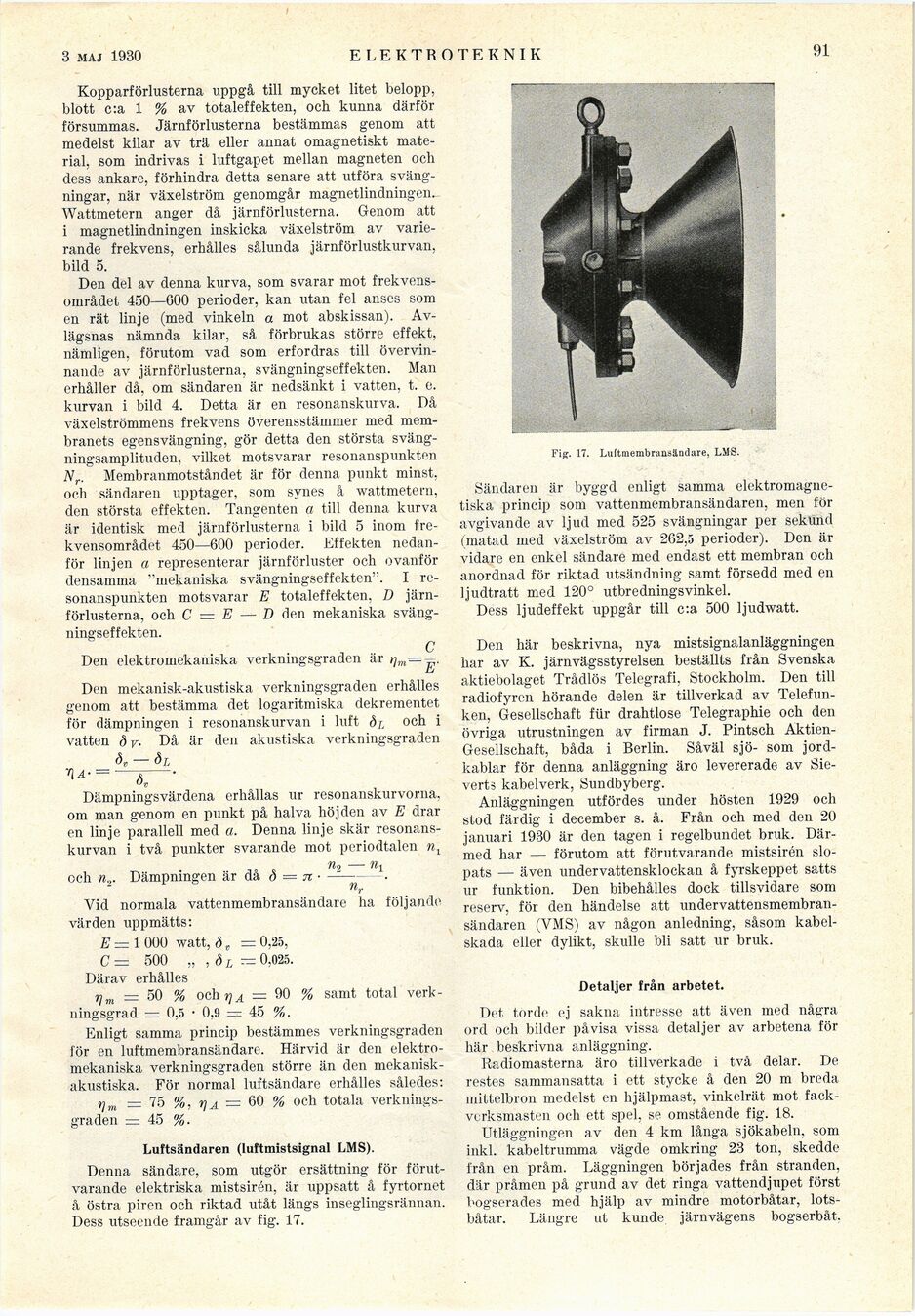

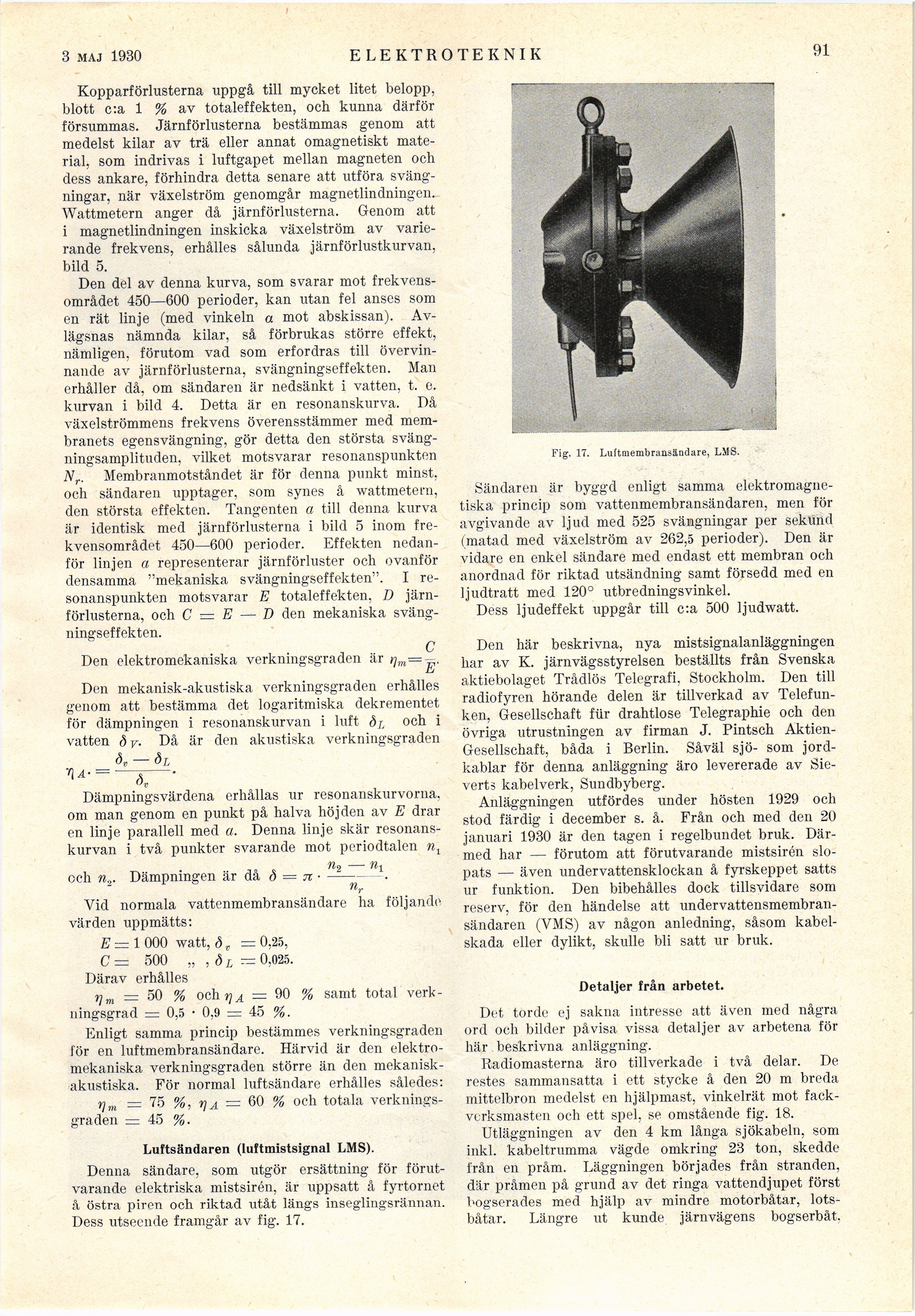

1 febr. 1930
ELEKTROTEKNIK
91
Kopparförlusterna uppgå till mycket litet belopp,
blott c:a 1 % av totaleffekten, och kunna därför
försummas. Järnförlusterna bestämmas genom att
medelst kilar av trä eller annat omagnetiskt
material, som indrivas i luftgapet mellan magneten och
dess ankare, förhindra detta senare att utföra
svängningar, när växelström genomgår magnetlindningen^
Wattmetern anger då järnförlusterna. Genom att
i magnetlindningen inskicka växelström av
varierande frekvens, erhålles sålunda järnförlustkurvan,
bild 5.
Den del av denna kurva, som svarar mot
frekvensområdet 450—600 perioder, kan utan fel anses som
en rät linje (med vinkeln a mot abskissan).
Avlägsnas nämnda kilar, så förbrukas större effekt,
nämligen, förutom vad som erfordras till
övervinnande av järnförlusterna, svängningseffekten. Man
erhåller då, om sändaren är nedsänkt i vatten, t. e.
kurvan i bild 4. Detta är en resonanskurva. Då
växelströmmens frekvens överensstämmer med
membranets egensvängning, gör detta den största
sväng-ningsamplituden, vilket motsvarar resonanspunkten
Nr. Membranmotståndet är för denna punkt minst,
och sändaren upptager, som synes å wattmetem,
den största effekten. Tangenten a till denna, kurva
är identisk med järnförlusterna i bild 5 inom
frekvensområdet 450—600 perioder. Effekten
nedanför linjen a representerar järnförluster och ovanför
densamma, "mekaniska svängningseffekten". I
resonanspunkten motsvarar E totaleffekten, D
järnförlusterna, och C — E — D den mekaniska
sväng-ningseffekten.
C
Den elektromekaniska verkningsgraden är r\m=-.
Den mekanisk-akustiska verkningsgraden erhålles
genom att bestämma det logaritmiska dekrementet
för dämpningen i resonanskurvan i luft di och i
vatten dy Då är den akustiska verkningsgraden
àv — ài
Dämpningsvärdena erhållas ur resonanskurvorna,
om man genom en punkt på halva höjden av E drar
en linje parallell med a. Denna linje skär
resonans-kurvan i två punkter svarande mot periodtalen nt
,„ „ Mo — ni
och n„. Dämpningen är da o = n •–- •
nr
Vid normala vattenmembransändare ha följande
värden uppmätts:
£ = 1000 watt, =0,25,
C = 500 „ , Ô L — 0,025.
Därav erhålles
rf m = 50 % ochrjA = 90 % samt total
verkningsgrad = 0,5 • 0,9 = 45 %.
Enligt samma princip bestämmes verkningsgraden
för en luftmembransändare. Härvid är den
elektromekaniska verkningsgraden större än den
mekanisk-akustiska. För normal luftsändare erhålles således:
rjm = 75 %, YjA — 60 % och totala
verkningsgraden = 45 %.
Luftsändaren (luftmistsignal LMS).
Denna sändare, som utgör ersättning för
förutvarande elektriska mistsirén, är uppsatt å fyrtornet
å östra piren och riktad utåt längs inseglingsrännan.
Dess utseende framgår av fig. 17.
Fig. 17. Luftmembransändare, LMS.
Sändaren är byggd enligt samma
elektromagnetiska princip som vattenmembransändaren, men för
avgivande av ljud med 525 svängningar per sekund
(matad med växelström av 262,5 perioder). Den är
vidare en enkel sändare med endast ett membran och
anordnad för riktad utsändning samt försedd med en
ljudtratt med 120° utbredningsvinkel.
Dess ljudeffekt uppgår till c:a 500 ljudwatt.
Den här beskrivna, nya mistsignalanläggningen
har av K. järnvägsstyrelsen beställts från Svenska
aktiebolaget Trådlös Telegrafi, Stockholm. Den till
radiofyren hörande delen är tillverkad av
Telefunken, Gesellschaft für drahtlose Télégraphié och den
övriga utrustningen av firman J. Pintsch
Aktien-Gesellschaft, båda i Berlin. Såväl sjö- som
jordkablar för denna anläggning äro levererade av
Sieverts kabelverk, Sundbyberg.
Anläggningen utfördes under hösten 1929 och
stod färdig i december s. å. Från och med den 20
januari 1930 är den tagen i regelbundet bruk.
Därmed har — förutom att förutvarande mistsirén
slopats — även undervattensklockan å fyrskeppet satts
ur funktion. Den bibehålles dock tillsvidare som
reserv, för den händelse att
undervattensmembran-sändaren (VMS) av någon anledning, såsom
kabelskada eller dylikt, skulle bli satt ur bruk.
Detaljer från arbetet.
Det torde ej sakna intresse att även med några
ord och bilder påvisa vissa detaljer av arbetena för
här beskrivna anläggning.
Radiomasterna äro tillverkade i två delar. De
restes sammansatta i ott stycke å den 20 m breda
mittelbron medelst en hjälpmast, vinkelrät mot
fack-vcrksmasten och ett spel, se omstående fig. 18.
Utläggningen av den 4 km långa sjökabeln, som
inkl. kabeltrumma vägde omkring 23 ton, skedde
från en pråm. Läggningen börjades från stranden,
där pråmen på grund av det ringa vattendjupet först
bogserades med hjälp av mindre motorbåtar,
lots-båtar. Längre ut kunde järnvägens bogserbåt.
