TEKNISK TIDSKRIFT
100
10 JAN. 1931
1H

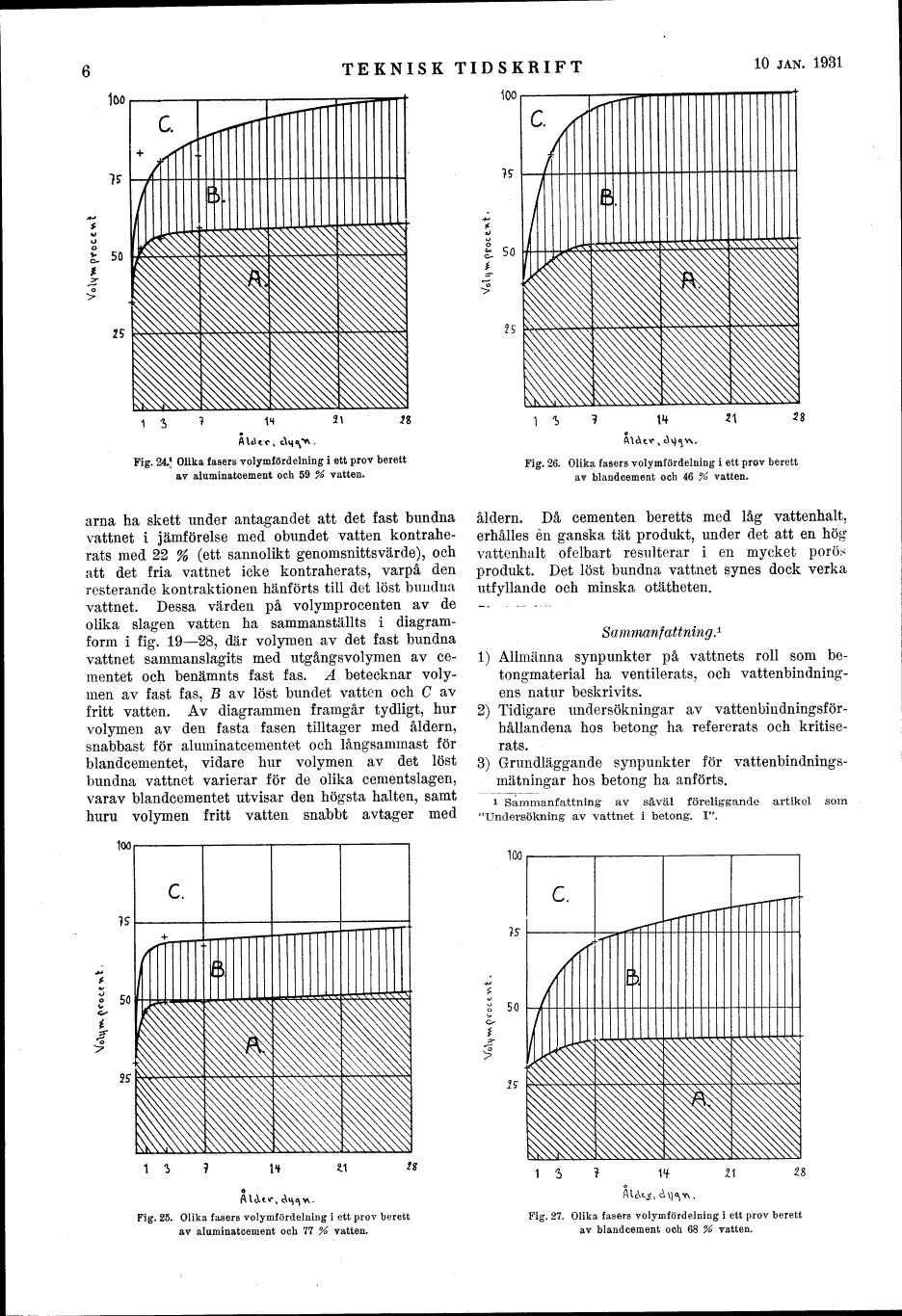

Fig. 24.^ Olika fasers volymfördelning i ett prov berett
av aluminatcement och 59 % vatten.
Fig. 26. Olika fasers volymfördelning i ett prov berett
av biandcement och 46 % vatten.
ärna ha skett under antagandet att det fast bundna
vattnet i jämförelse med obundet vatten
kontrahe-rats med 22 % (ett sannolikt genomsnittsvärde), och
att det fria vattnet icke kontraherats, varpå den
resterande kontraktionen hänförts till det löst bundna
vattnet. Dessa värden på volymprocenten av de
olika slagen vatten ha sammanställts i
diagramform i fig. 19-28, där volymen av det fast bundna
vattnet sammanslagits med utgångsvolymen av
ce-mentet och benämnts fast fas. A betecknar
volymen av fast fas, B av löst bundet vatten och C av
fritt vatten. Av diagrammen framgår tydligt, hur
volymen av den fasta fasen tilltager med åldern,
snabbast för aluminatcementet och långsammast för
blandcementet, vidare hur volymen av det löst
bundna vattnet varierar för de olika cementslagen,
varav blandcementet utvisar den högsta halten, samt
huru volymen fritt vatten snabbt avtager med
åldern. Då cementen beretts med låg vattenhalt,
erhålles en ganska tät produkt, under det att en hög
vattenhalt ofelbart resulterar i en mycket porös
produkt. Det löst bundna vattnet synes dock verka
utfyllande och minska otätheten.
Sammanfattning.±
1) Allmänna synpunkter på vattnets roll som
betongmaterial ha ventilerats, och
vattenbindning-ens natur beskrivits.
2) Tidigare undersökningar av
vattenbindningsför-hållandena hos betong ha refererats och
kritiserats.
3) Grundläggande synpunkter för
vattenbindnings-mätningar hos betong ha anförts.
i Sammanfattning- av såväl föreliggande artikel som
"Undersökning av vattnet i betong. I".
Fig. 25. Olika fasers volymfördelning i ett prov berett
av aluminatcement och 77 % vatten.
Fig. 27. Olika fasers volymfördelning i ett prov berett
av biandcement och 68 % vatten.
