10

TEKNISK TIDSKRIFT

14 FEBR. 1931

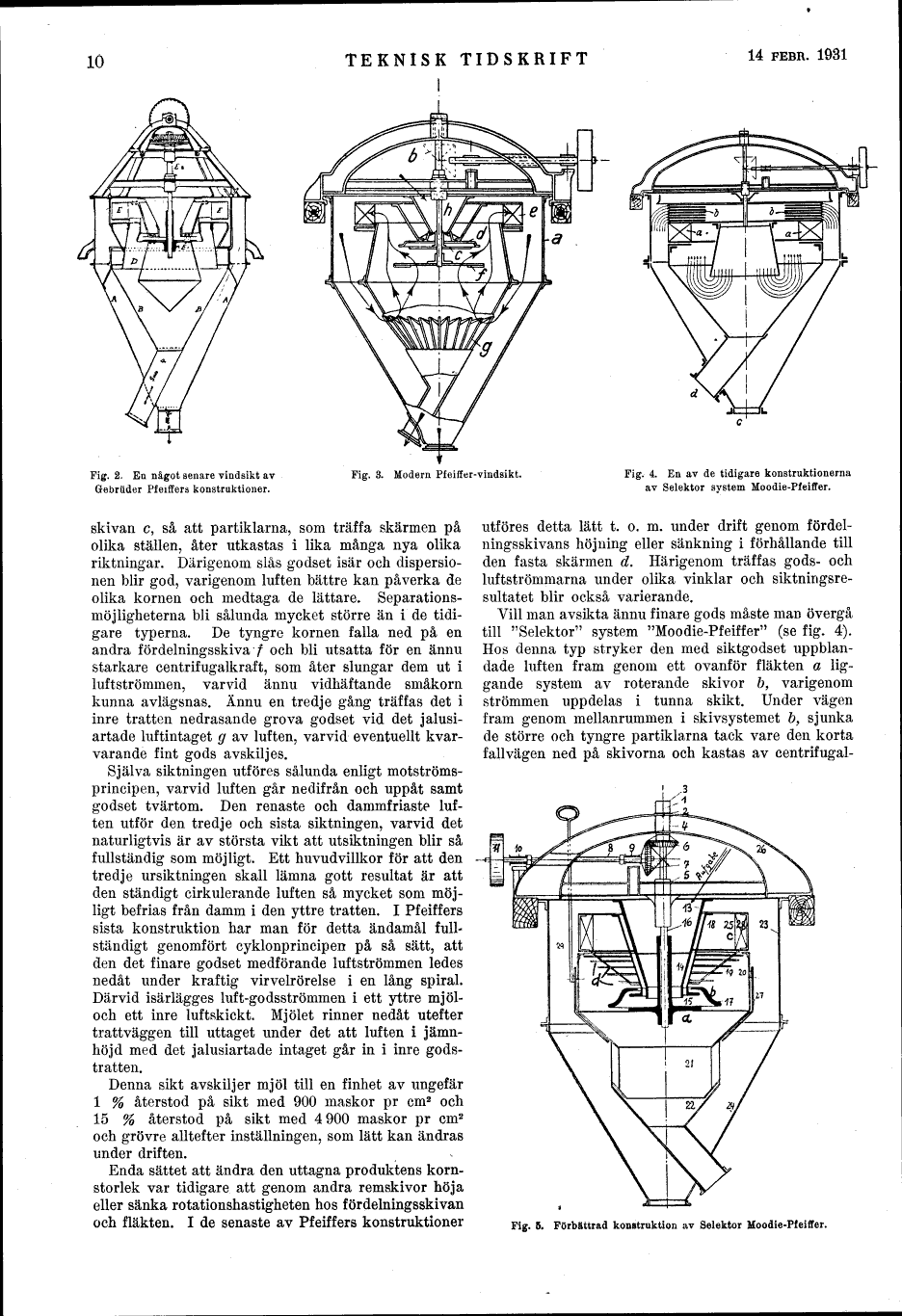

Fig. 2. En något senare vindsikt av
Gebruder Pfeiffers konstruktioner.

Fig. 3. Modern Pfeiffer-vindsikt.

Fig. 4. En av de tidigare konstruktionerna
av Selektor system Moodie-Pfeiffer.

skivan c, så att partiklarna, som träffa skärmen på
olika ställen, åter utkastas i lika många nya olika
riktningar. Därigenom slås godset isär och
dispersio-nen blir god, varigenom luften bättre kan påverka de
olika kornen och medtaga de lättare.
Separationsmöjligheterna bli sålunda mycket större än i de
tidigare typerna. De tyngre kornen falla ned på en
andra fördelningsskiva / och bli utsatta för en ännu
starkare centrifugalkraft, som åter slungar dem ut i
luftströmmen, varvid ännu vidhäftande småkorn
kunna avlägsnas. Ännu en tredje gång träffas det i
inre tratten nedrasande grova godset vid det
jalusi-artade luftintaget g av luften, varvid eventuellt
kvarvarande fint gods avskiljes.

Själva siktningen utföres sålunda enligt
motströmsprincipen, varvid luften går nedifrån och uppåt samt
godset tvärtom. Den renaste och dammfriaste
luften utför den tredje och sista siktningen, varvid det
naturligtvis är av största vikt att utsiktningen blir så
fullständig som möjligt. Ett huvudvillkor för att den
tredje ursiktningen skall lämna gott resultat är att
den ständigt cirkulerande luften så mycket som
möjligt befrias från damm i den yttre tratten. I Pfeiffers
sista konstruktion har man för detta ändamål
fullständigt genomfört cyklonprincipen på så sätt, att
den det finare godset medförande luftströmmen ledes
nedåt under kraftig virvelrörelse i en lång spiral.
Därvid isärlägges luft-godsströmmen i ett yttre
mjöl-och ett inre luftskickt. Mjölet rinner nedåt utefter
tratt väggen till uttaget under det att luften i
jämnhöjd med det jalusiartade intaget går in i inre
godstratten.

Denna sikt avskiljer mjöl till en finhet av ungefär
l % återstod på sikt med 900 maskor pr cm2 och
15 % återstod på sikt med 4 900 maskor pr cm2
och grövre alltefter inställningen, som lätt kan ändras
under driften.

Enda sättet att ändra den uttagna produktens
kornstorlek var tidigare att genom andra remskivor höja
eller sänka rotationshastigheten hos fördelningsskivan
och fläkten. I de senaste av Pfeiffers konstruktioner

Litföres detta lätt t. o. m. under drift genom
fördelningsskivans höjning eller sänkning i förhållande till
den fasta skärmen d. Härigenom träffas gods- och
luftströmmarna under olika vinklar och
siktningsre-sultatet blir också varierande.

Vill man avsikta ännu finare gods måste man övergå
till "Selektor" system "Moodie-Pfeiffer" (se fig. 4).
Hos denna typ stryker den med siktgodset
uppblandade luften fram genom ett ovanför fläkten a
liggande system av roterande skivor b, varigenom
strömmen uppdelas i tunna skikt. Under vägen
fram genom mellanrummen i skivsystemet b, sjunka
de större och tyngre partiklarna tack vare den korta
fallvägen ned på skivorna och kastas av centrifugal-

Fig. 5. Förbättrad konstruktion av Selektor Moodie-Pfeiffer.
