26 SEPT. 1931
VÄG- OCH VATTENBYGGNADSKONST
119
Höqspönninqslcdnincf
6 kv.
Avsattninqsbassarjq
38.3»38.3"3.5
2Hm. qenomiopsHd
Luftninqsbassänqer
L-t65m.b-6.2Om. dj.-3.iOm
. Slamtorkninqsplats
vid
Ledning för vattm fr. rol-.

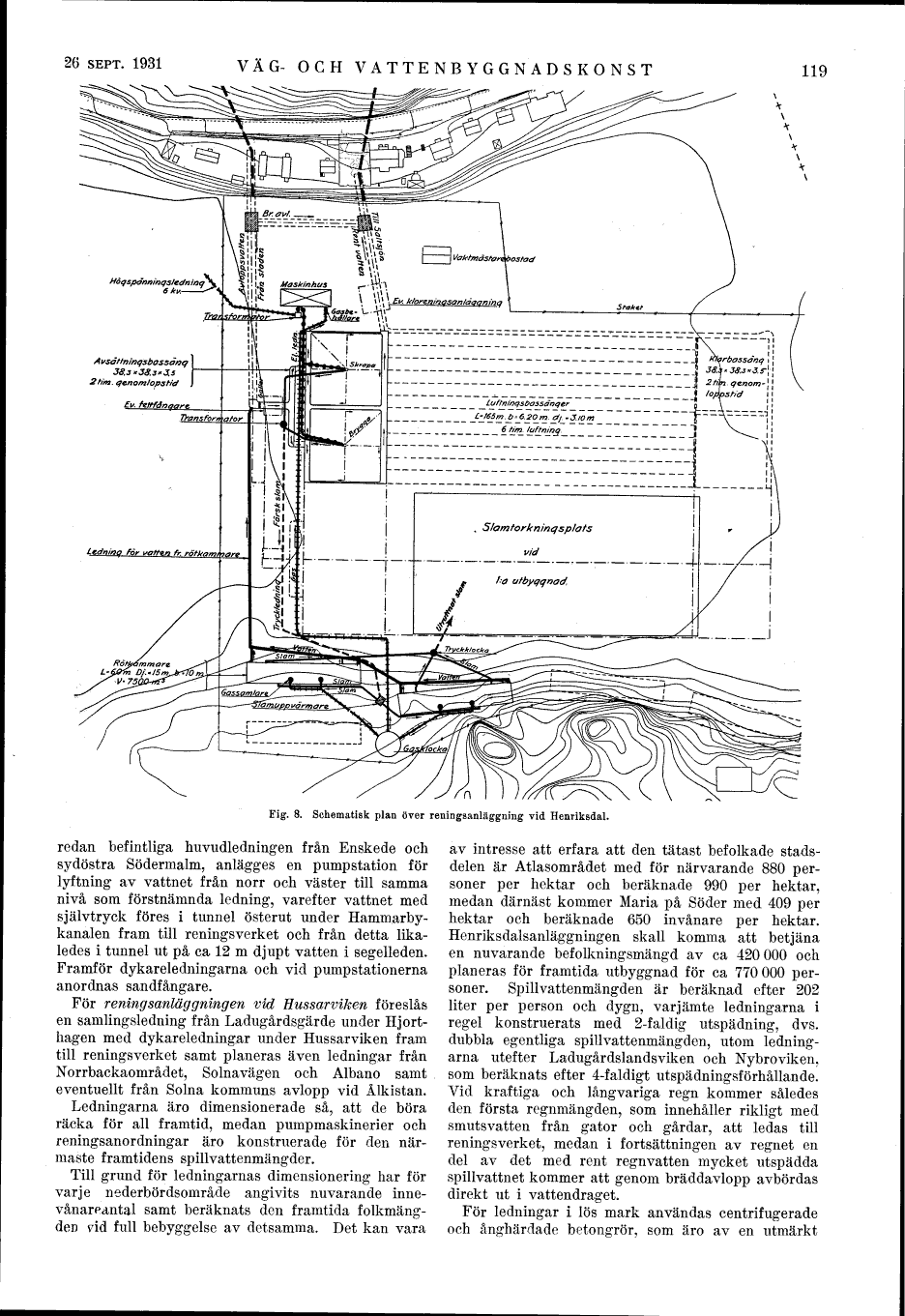

Fig. 8. Schematisk plan över reningsanläggning vid Henriksdal.
redan befintliga huvudledningen från Enskede och
sydöstra Södermalm, anlägges en pumpstation för
lyftning av vattnet från norr och väster till samma
nivå som förstnämnda ledning, varefter vattnet med
självtryck föres i tunnel österut under
Hammarbykanalen fram till reningsverket och från detta
likaledes i tunnel ut på ca 12 m djupt vatten i segelleden.
Framför dykareledningarna och vid pumpstationerna
anordnas sandfångare.
För reningsanläggningen vid Hussarviken föreslås
en samlingsledning från Ladugårdsgärde under
Hjorthagen med dykareledningar under Hussarviken fram
till reningsverket samt planeras även ledningar från
Norrbackaområdet, Solnavägen och Albano samt
eventuellt från Solna kommuns avlopp vid Ålkistan.
Ledningarna äro dimensionerade så, att de böra
räcka för all framtid, medan pumpmaskinerier och
reningsanordningar äro konstruerade för den
närmaste framtidens spillvattenmängder.
Till grund för ledningarnas dimensionering har för
varje nederbördsområde angivits nuvarande
innevånareantal samt beräknats den framtida
folkmängden nd full bebyggelse av detsamma. Det kan vara
av intresse att erfara att den tätast befolkade
stadsdelen är Atlasområdet med för närvarande 880
personer per hektar och beräknade 990 per hektar,
medan därnäst kommer Maria på Söder med 409 per
hektar och beräknade 650 invånare per hektar.
Henriksdalsanläggningen skall komma att betjäna
en nuvarande befolkningsmängd av ca 420 000 och
planeras för framtida utbyggnad för ca 770 000
personer. Spillvattenmängden är beräknad efter 202
liter per person och dygn, varjämte ledningarna i
regel konstruerats med 2-faldig utspädning, dvs.
dubbla egentliga spill vattenmängden, utom
ledningarna utefter Ladugårdslandsviken och Nybroviken,
som beräknats efter 4-faldigt utspädningsförhållande.
Vid kraftiga och långvariga regn kommer således
den första regnmängden, som innehåller rikligt med
smutsvatten från gator och gårdar, att ledas till
reningsverket, medan i fortsättningen av regnet en
del av det med rent regnvatten mycket utspädda
spillvattnet kommer att genom bräddavlopp avbördas
direkt ut i vattendraget.
För ledningar i lös mark användas centrifugerade
och ånghär-dade betongrör, som äro av en utmärkt
