9 JAN. 1932
BERGSVETENSKAP
räknade kostnaderna för
personal, lokomotiv- och
vagnsreparationer,
underhåll av batteri, elektrisk
ström, smörjmedel,
elektriska lampor m. m.
Malmvagnarna, som äro
försedda med SKF:s rullager,
väga 1,6 ton samt lasta ca
41/2 ton. Stigningen på
Grundstollen är l på 300,
vilket efter noggranna
mätningar konstaterats
vara det lämpligaste i
förevarande fall.
Användandet av
ackumulatorlokomotiv i stället
för lokomotiv med
överledning har medfört
betydliga fördelar för oss.
Först och främst ha
ut-fraktsprtens dimensioner
kunnat göras avsevärt
mindre, då den farliga

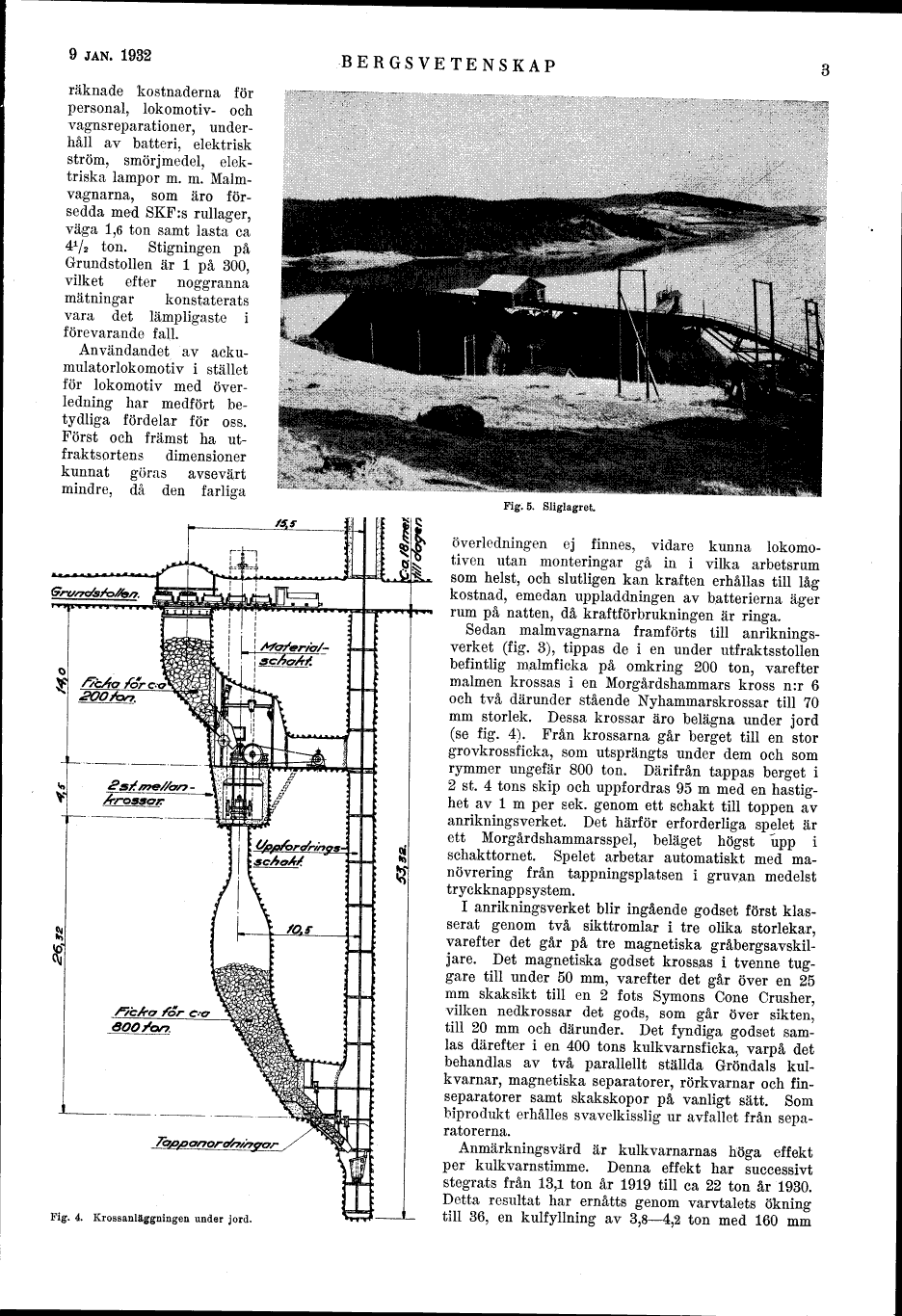

Fig. 4. Krossanläggningen under jord.
Fig. 5. Sliglagret.
överledningen ej finnes, vidare kunna
lokomotiven utan monteringar gå in i vilka arbetsrum
som helst, och slutligen kan kraften erhållas till låg
kostnad, emedan uppladdningen av batterierna äger
rum på natten, då kraftförbrukningen är ringa.
Sedan malmvagnarna framförts till
anrikningsverket (fig. 3), tippas de i en under utfraktsstollen
befintlig malmficka på omkring 200 ton, varefter
malmen krossas i en Morgårdshammars kross n:r 6
och två därunder stående Nyhammarskrossar till 70
mm storlek. Dessa krossar äro belägna under jord
(se fig. 4). Från krossarna går berget till en stor
grovkrossficka, som utsprängts under dem och som
rymmer ungefär 800 ton. Därifrån tappas berget i
2 st. 4 tons skip och uppfordras 95 m med en
hastighet av l m per sek. genom ett schakt till toppen av
anrikningsverket. Det härför erforderliga spelet är
ett Morgårdshammarsspel, beläget högst upp i
schakttornet. Spelet arbetar automatiskt med
manövrering från tappningsplatsen i gruvan medelst
tryckknapp sy stem.
I anrikningsverket blir ingående godset först
klas-serat genom två sikttromlar i tre olika storlekar,
varefter det går på tre magnetiska
gråbergsavskil-jare. Det magnetiska godset kross,as i tvenne
tuggare till under 50 mm, varefter det går över en 25
mm skaksikt till en 2 fots Symons Cone Crusher,
vilken nedkrossar det gods, som går över sikten,
till 20 mm och därunder. Det fyndiga godset
samlas därefter i en 400 tons kulkvarnsficka, varpå det
behandlas av två parallellt ställda Gröndals
kulkvarnar, magnetiska separatorer, rörkvarnar och
fin-separatorer samt skakskopor på vanligt sätt. Som
biprodukt erhålles svavelkisslig ur avfallet från
separatorerna.
Anmärkningsvärd är kulkvarnarnas höga effekt
per kulkvarnstimme. Denna effekt har successivt
stegrats från 13,1 ton år 1919 till ca 22 ton år 1930.
Detta resultat har ernåtts genom varvtalets ökning
till 36, en kulfyllning av 3,8-4,2 ton med 160 mm
