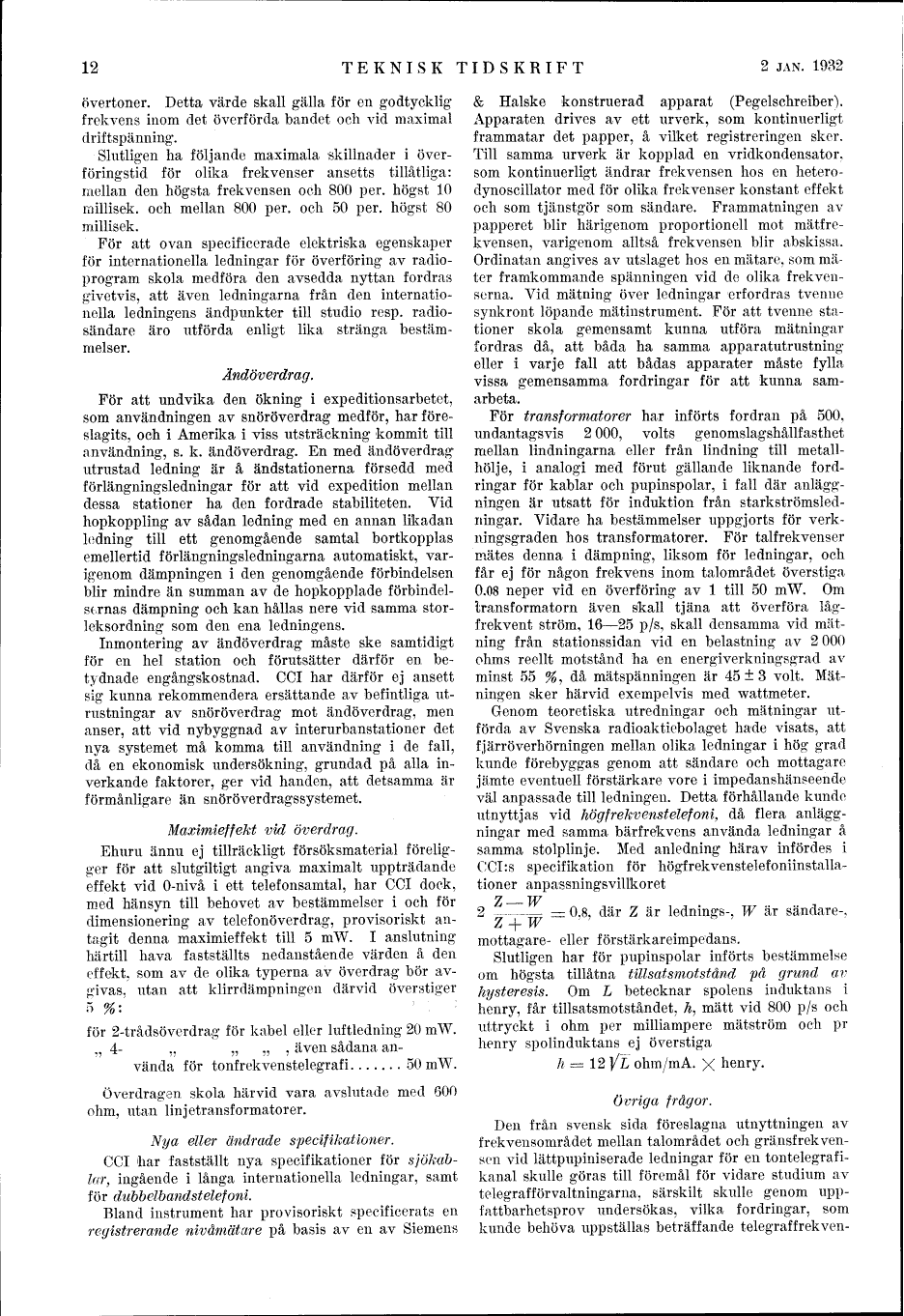

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

12

TEKNISK TIDSKRIFT

2 JAN. 1932

övertoner. Detta värde skall gälla för en godtycklig
frekvens inom det överförda bandet och vid maximal
driftspänning.

Slutligen ha följande maximala skillnader i
Överföringstid för olika frekvenser ansetts tillåtliga:
mellan den högsta frekvensen och 800 per. högst 10
millisek. och mellan 800 per. och 50 per. högst 80
millisek.

För att ovan specificerade elektriska egenskaper
for internationella ledningar för överföring av
radioprogram skola medföra den avsedda nyttan fordras
givetvis, att även ledningarna från den
internationella ledningens ändpunkter till studio resp.
radiosändare äro utförda enligt lika stränga
bestämmelser.

Åndöverdrag.

För att undvika den ökning i expeditionsarbetet,
som användningen av snöröverdrag medför, har
föreslagits, och i Amerika i viss utsträckning kommit till
användning, s. k. ändöverdrag. En med ändöverdrag
utrustad ledning är å ändstationerna försedd med
förlängningsledningar för att vid expedition mellan
dessa stationer ha den fordrade stabiliteten. Vid
hopkoppling av sådan ledning med en annan likadan
lödning till ett genomgående samtal bortkopplas
emellertid förlängningsledningarna automatiskt,
varigenom dämpningen i den genomgående förbindelsen
blir mindre än summan av de hopkopplade
förbindelsernas dämpning och kan hållas nere vid samma
storleksordning som den ena ledningens.

Inmontering av ändöverdrag måste ske samtidigt
för en hel station och förutsätter därför en
be-tydnade engångskostnad. CCI har därför ej ansett
sig kunna rekommendera ersättande av befintliga
utrustningar av snöröverdrag mot ändöverdrag, men
anser, att vid nybyggnad av interurbanstationer det
nya systemet må komma till användning i de fall,
då en ekonomisk undersökning, grundad på alla
inverkande faktorer, ger vid handen, att detsamma är
förmånligare än snöröverdragssystemet.

Maximieffekt vid överdrag.

Ehuru ännu ej tillräckligt försöksmaterial
föreligger för att slutgiltigt angiva maximalt uppträdande
effekt vid O-nivå i ett telefonsamtal, har CCI dock,
med hänsyn till behovet av bestämmelser i och för
dimensionering av telefonöverdrag, provisoriskt
antagit denna maximieffekt till 5 mW. I anslutning
härtill hava fastställts nedanstående värden å den
effekt, som av de olika typerna av överdrag bör
avgivas, utan att klirrdämpningen därvid överstiger
5 %: ; :

för 2-trådsöverdrag för kabel eller luftledning 20 mW.
,, 4- " " " , även sådana
använda för tonfrekvenstelegrafi.......50 mW.

Överdragen skola härvid vara avslutade med 600
ohm, utan linjetransformatorer.

Nya eller ändrade specifikationer.

CCI har fastställt nya specifikationer för
sjökablar, ingående i långa internationella ledningar, samt
för dubbelbandstelefoni.

Bland instrument har provisoriskt specificerats en
registrerande nivåmätare på basis av en av Siemens

& Halske konstruerad apparat (Pegelschreiber).
Apparaten drives av ett urverk, som kontinuerligt
frammatar det papper, å vilket registreringen sker.
Till samma urverk är kopplad en vridkondensator,
som kontinuerligt ändrar frekvensen hos en
hetero-dynoscillator med för olika frekvenser konstant effekt
och som tjänstgör som sändare. Frammatningen av
papperet blir härigenom proportionell mot
mä.tfre-kvensen, varigenom alltså frekvensen blir abskissa.
Ordinatan angives av utslaget hos en mätare, som
mäter framkommande spänningen vid de olika
frekvenserna. Vid mätning över ledningar erfordras tvenne
synkront löpande mätinstrument. För att tvenne
stationer skola gemensamt kunna utföra mätningar
fordras då, att båda ha samma apparatutrustning
eller i varje fall att bådas apparater måste fylla
vissa gemensamma fordringar för att kunna
samarbeta.

För transformatorer har införts fordran på 500,
undantagsvis 2 000, volts genomslagshållfasthet
mellan lindningarna eller från lindning till
metallhölje, i analogi med förut gällande liknande
fordringar för kablar och pupinspolar, i fall där
anläggningen är utsatt för induktion från
starkströmsledningar. Vidare ha bestämmelser uppgjorts för
verkningsgraden hos transformatorer. För talfrekvenser
mätes denna i dämpning, liksom för ledningar, och
får ej för någon frekvens inom talområdet överstiga
0.08 neper vid en överföring av l till 50 mW. Om
transformatorn även skall tjäna att överföra
lågfrekvent ström, 16-25 p/s, skall densamma vid
mätning från stationssidan vid en belastning av 2 000
ohms reellt motstånd ha en energiverkningsgrad av
minst 55 %, då mätspänningen är 45 ± 3 volt.
Mätningen sker härvid exempelvis med wattmeter.

Genom teoretiska utredningar och mätningar
utförda av Svenska radioaktiebolaget hade visats, att
f j ärr överhörningen mellan olika ledningar i hög grad
kunde förebyggas genom att sändare och mottagare
jämte eventuell förstärkare vore i impedanshänseende
väl anpassade till ledningen. Detta förhållande kunde
utnyttjas vid högfrekvenstelefoni, då flera
anläggningar med samma bärfrekvens använda ledningar å
samma stolplinje. Med anledning härav infördes i
CCI:s specifikation för
högfrekvenstelefoniinstalla-tioner anpassningsvillkoret

Z__W

2 - =0,8, där Z är lednings-, W är sändare-,

mottagare- eller förstärkareimpedans.

Slutligen har för pupinspolar införts bestämmelse
om högsta tillåtna tillsatsmotstånd på grund av
hysteresis. Om L betecknar spolens induktans i
henry, får tillsatsmotståndet, h, mätt vid 800 p/s och
uttryckt i ohm per milliampére mätström och pr
henry spolinduktans ej överstiga

h, = 12 I/L ohm/m A. X henry.

Övriga frågor.

Den från svensk sida föreslagna utnyttningen av
frekvensområdet mellan talområdet och
gränsfrekvensen vid lättpupiniserade ledningar för en
tontelegrafi-kanal skulle göras till föremål för vidare studium av
telegraf förvaltningarna, särskilt skulle genom
upp-fattbarhetsprov undersökas, vilka fordringar, som
kunde behöva uppställas beträffande telegraffrekven-
