86
TEKNISK TIDSKRIFT
4 JUNI 1932

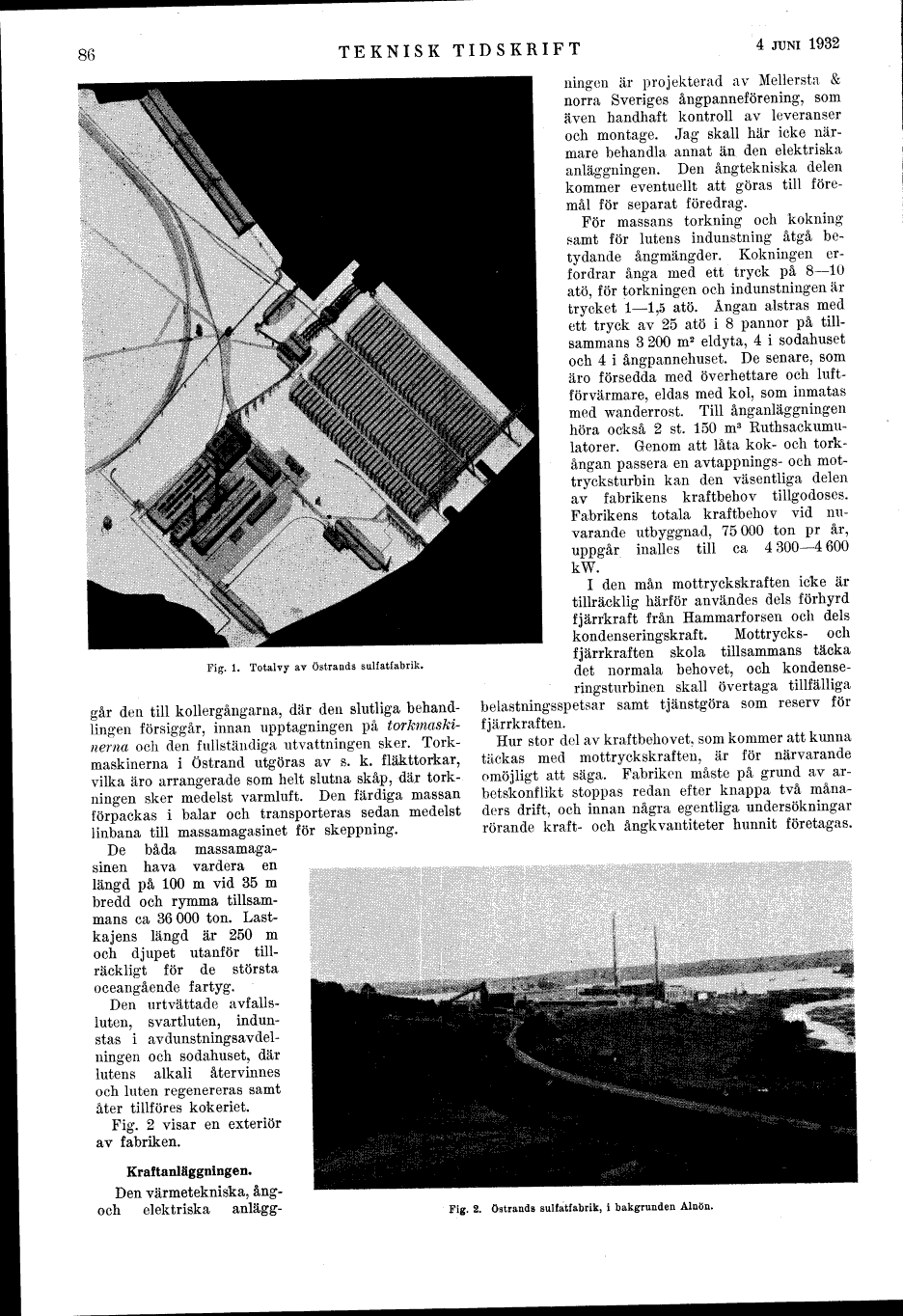

Fig. 1. Totalvy av Östrands sulfatfabrik.
går den till kollergångarna, där den slutliga
behandlingen försiggår, innan upptagningen på
torkmasM-nerna och den fullständiga utvattningen sker.
Torkmaskinerna i Östrand utgöras av s. k. fläkttorkar,
vilka äro arrangerade som helt slutna skåp, där
torkningen sker medelst varmluft. Den färdiga massan
förpackas i balar och transporteras sedan medelst
linbana till massamagasinet för skeppning.
De båda
massamaga-sinen hava vardera en
längd på 100 m vid 35 m
bredd och rymma
tillsammans ca 36000 ton.
Lastkajens längd är 250 m
och djupet utanför
tillräckligt för de största
oceangående fartyg.
Den urtvättade
avfallsluten, svartluten,
indun-stas i
avdunstningsavdel-ningen och sodahuset, där
lutens alkali återvinnes
och luten regenereras samt
åter tillföres kokeriet.
Fig. 2 visar en exteriör
av fabriken.
Kraftanläggningen.
Den värmetekniska,
ång-och elektriska anlägg-
ningen är projekterad av Mellersta &
norra Sveriges ångpanneförening, som
även handhaft kontroll av leveranser
och montage. Jag skall här icke
närmare behandla annat än den elektriska
anläggningen. Den ångtekniska delen
kommer eventuellt att göras till
föremål för separat föredrag.
För massans torkning och kokning
samt för lutens indunstning åtgå
betydande ångmängder. Kokningen
erfordrar ånga med ett tryck på 8-10
åto, för torkningen och indunstningen är
trycket l-1,5 åto. Ångan alstras med
ett tryck av 25 åto i 8 pannor på
tillsammans 3 200 m2 eldyta, 4 i sodahuset
och 4 i ångpannehuset. De senare, som
äro försedda med överhettare och
luft-förvärmare, eldas med kol, som inmatas
med wanderrost. Till ånganläggningen
höra också 2 st. 150 m3
Ruthsackumulatorer. Genom att låta kok- och
torkångan passera en avtappnings- och
mot-trycksturbin kan den väsentliga delen
av fabrikens kraftbehov tillgodoses.
Fabrikens totala kraftbehov vid
nuvarande utbyggnad, 75 000 ton pr år,
uppgår inalles till ca 4300-4600
kW.
I den mån mottryckskraften icke är
tillräcklig härför användes dels förhyrd
fjärrkraft från Hammarforsen och dels
kondenseringskraft. Mottrycks- och
fjärrkraften skola tillsammans täcka
det normala behovet, och
kondense-ringsturbinen skall övertaga tillfälliga
belastningsspetsar samt tjänstgöra som reserv för
fjärrkraften.
Hur stor del av kraftbehovet, som kommer att kunna
täckas med mottryckskraften, är för närvarande
omöjligt att säga. Fabriken måste på grund av
ar-betskonflikt stoppas redan efter knappa två
månaders drift, och innan några egentliga undersökningar
rörande kraft- och ångkvantiteter hunnit företagas.
Fig. 2. östrands sulfatfabrik, i bakgrunden Alnön.
