På sådant sätt erhåller man ett nät av
telegrafförbindelser av samma utsträckning som det förut
befintliga långdistanstelefonnätet utan att nya ledningar
behöva anordnas.

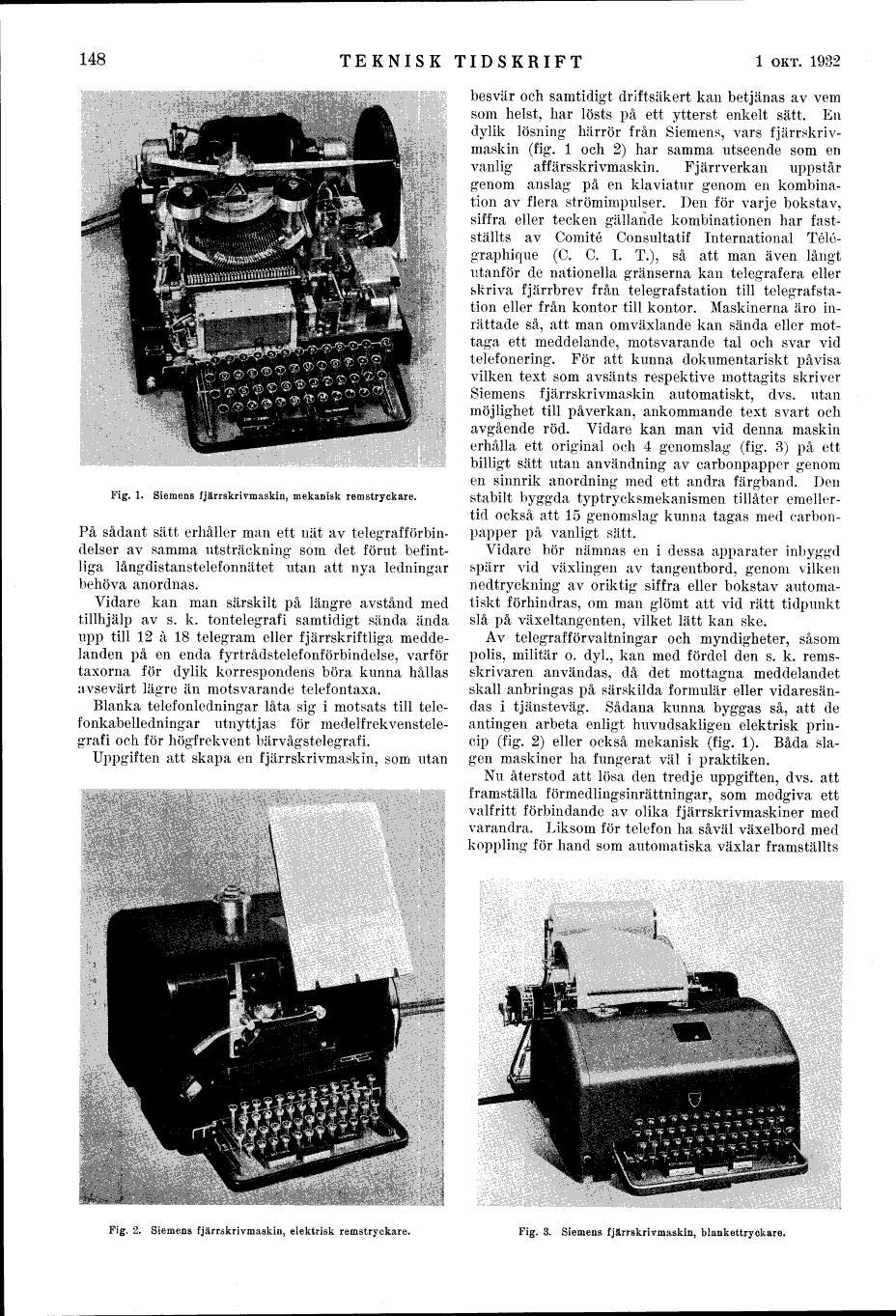

Fig. 1. Siemens fjärrskrivmaskin, mekanisk remstryckare.

Vidare kan man särskilt på längre avstånd med
tillhjälp av s. k. tontelegrafi samtidigt sända ända
upp till 12 à 18 telegram eller fjärrskriftliga
meddelanden på en enda fyrtrådstelefonförbindelse, varför
taxorna för dylik korrespondens böra kunna hållas
avsevärt lägre än motsvarande telefontaxa.

Blanka telefonledningar låta sig i motsats till
telefonkabelledningar utnyttjas för
medelfrekvenstelegrafi och för högfrekvent bärvågstelegrafi.

Uppgiften att skapa en fjärrskrivmaskin, som utan
besvär och samtidigt driftsäkert kan betjänas av vem
som helst, har lösts på ett ytterst enkelt sätt. En
dylik lösning härrör från Siemens, vars
fjärrskrivmaskin (fig. 1 och 2) har samma utseende som en
vanlig affärsskrivmaskin. Fjärrverkan uppstår
genom anslag på en klaviatur genom en
kombination av flera strömimpulser. Den för varje bokstav,
siffra eller tecken gällande kombinationen har
fastställts av Comité Consultatif International
Télégraphique (C. C. I. T.), så att man även långt
utanför de nationella gränserna kan telegrafera eller
skriva fjärrbrev från telegrafstation till
telegrafstation eller från kontor till kontor. Maskinerna äro
inrättade så, att man omväxlande kan sända eller
mottaga ett meddelande, motsvarande tal och svar vid
telefonering. För att kunna dokumentariskt påvisa
vilken text som avsänts respektive mottagits skriver
Siemens fjärrskrivmaskin automatiskt, dvs. utan
möjlighet till påverkan, ankommande text svart och
avgående röd. Vidare kan man vid denna maskin
erhålla ett original och 4 genomslag (fig. 3) på ett
billigt sätt utan användning av carbonpapper genom
en sinnrik anordning med ett andra färgband. Den
stabilt byggda typtrycksmekanismen tillåter
emellertid också att 15 genomslag kunna tagas med
carbonpapper på vanligt sätt.

Vidare bör nämnas en i dessa apparater inbyggd
spärr vid växlingen av tangentbord, genom vilken
nedtryckning av oriktig siffra eller bokstav
automatiskt förhindras, om man glömt att vid rätt tidpunkt
slå på växeltangenten, vilket lätt kan ske.

Av telegrafförvaltningar och myndigheter, såsom
polis, militär o. dyl., kan med fördel den s. k.
remsskrivaren användas, då det mottagna meddelandet
skall anbringas på särskilda formulär eller
vidaresändas i tjänsteväg. Sådana kunna byggas så, att de
antingen arbeta enligt huvudsakligen elektrisk
princip (fig. 2) eller också mekanisk (fig. 1). Båda
slagen maskiner ha fungerat väl i praktiken.

Fig. 2. Siemens fjärrskrivmaskin, elektrisk remstryckare.

Fig. 3. Siemens fjärrskrivmaskin, blankettryckare.

Nu återstod att lösa den tredje uppgiften, dvs. att
framställa förmedlingsinrättningar, som medgiva ett
valfritt förbindande av olika fjärrskrivmaskiner med
varandra. Liksom för telefon ha såväl växelbord med
koppling för hand som automatiska växlar framställts
