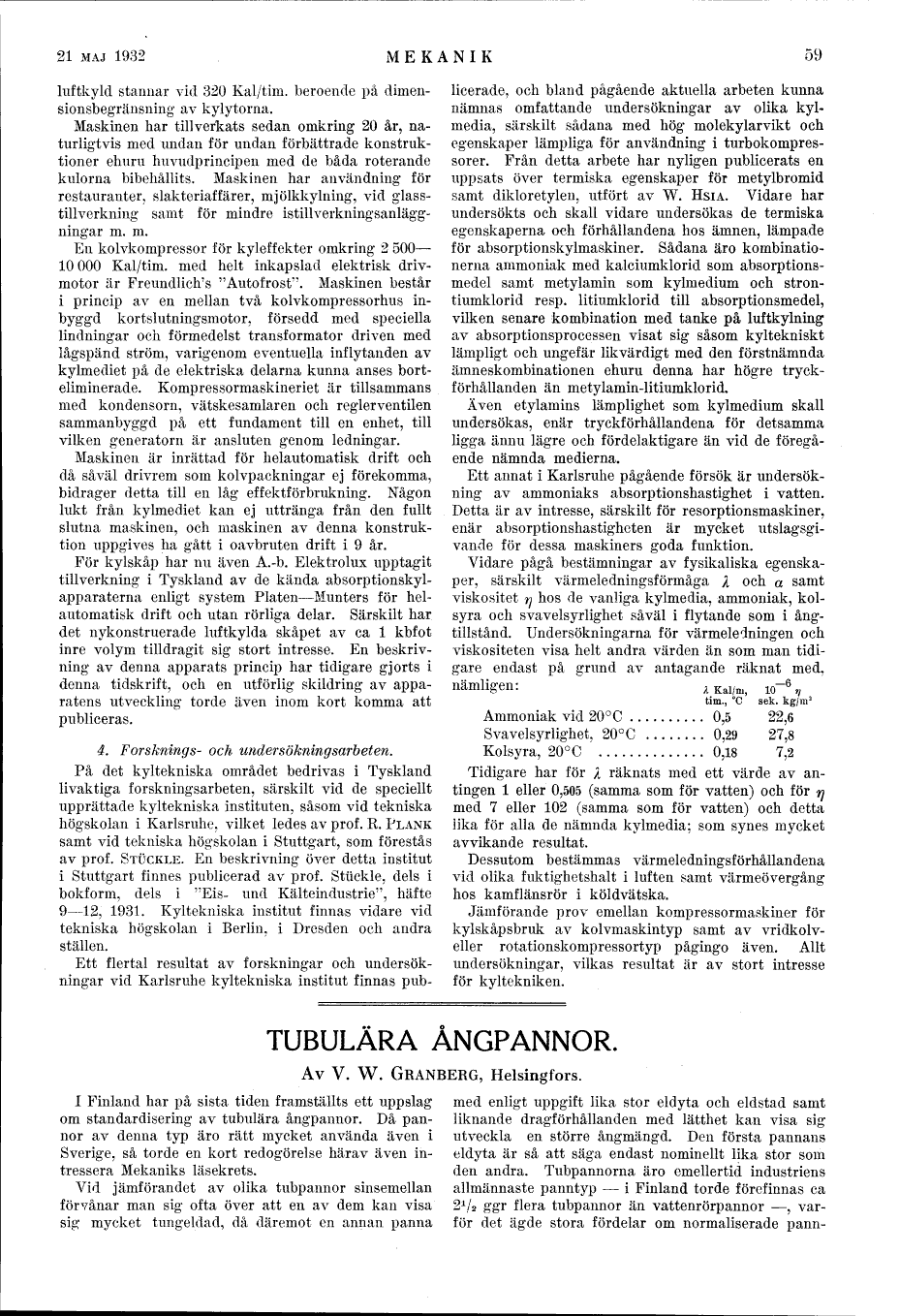

21 MAJ 1932
MEKANIK
59
luftkyld stannar vid 320 Kal/tim, beroende på dimensionsbegränsning av kylytorna.
Maskinen har tillverkats sedan omkring 20 år,
naturligtvis med undan för undan förbättrade
konstruktioner ehuru huvudprincipen med de båda roterande
kulorna bibehållits. Maskinen har användning för
restauranter, slakteriaffärer, mjölkkylning, vid
glasstillverkning samt för mindre istillverkningsanläggningar m. m.
En kolvkompressor för kyleffekter omkring 2 500-
10 000 Kal/tim, med helt inkapslad elektrisk
drivmotor är Freundlich’s "Autofrost". Maskinen består
i princip av en mellan två kolvkompressorhus
inbyggd kortslutningsmotor, försedd med speciella
lindningar och förmedelst transformator driven med
lågspänd ström, varigenom eventuella inflytanden av
kylmediet på de elektriska delarna kunna anses
borteliminerade. Kompressormaskineriet är tillsammans
med kondensorn, vätskesamlaren och reglerventilen
sammanbyggd på ett fundament till en enhet, till
vilken generatorn är ansluten genom ledningar.
Maskinen är inrättad för helautomatisk drift och
då såväl drivrem som kolvpackningar ej förekomma,
bidrager detta till en låg effektförbrukning. Någon
lukt från kylmediet kan ej uttränga från den fullt
slutna maskinen, och maskinen av denna
konstruktion uppgives ha gått i oavbruten drift i 9 år.
För kylskåp har nu även A.-b. Elektrolux upptagit
tillverkning i Tyskland av de kända absorptionskylapparaterna enligt system Platen-Munters för
helautomatisk drift och utan rörliga delar. Särskilt har
det nykonstruerade luftkylda skåpet av ca l kbfot
inre volym tilldragit sig stort intresse. En
beskrivning av denna apparats princip har tidigare gjorts i
denna tidskrift, och en utförlig skildring av
apparatens utveckling torde även inom kort komma att
publiceras.
4. Forsknings- och undersökningsarbeten.
På det kyltekniska området bedrivas i Tyskland
livaktiga forskningsarbeten, särskilt vid de speciellt
upprättade kyltekniska instituten, såsom vid tekniska
högskolan i Karlsruhe, vilket ledes av prof. R. PLANK
samt vid tekniska högskolan i Stuttgart, som förestås
av prof. STüCKLE. En beskrivning över detta institut
i Stuttgart finnes publicerad av prof. Stückle, dels i
bokform, dels i "Eis- und Kälteindustrie", häfte
9-12, 1931. Kyltekniska institut finnas vidare vid
tekniska högskolan i Berlin, i Dresden och andra
ställen.
Ett flertal resultat av forskningar och
undersökningar vid Karlsruhe kyltekniska institut finnas pub-
licerade, och bland pågående aktuella arbeten kunna
nämnas omfattande undersökningar av olika kylmedia, särskilt sådana med hög molekylarvikt och
egenskaper lämpliga för användning i
turbokompressorer. Från detta arbete har nyligen publicerats en
uppsats över termiska egenskaper för metylbromid
samt dikloretylen, utfört av W. HSIA. Vidare har
undersökts och skall vidare undersökas de termiska
egenskaperna och förhållandena hos ämnen, lämpade
för absorptionskylmaskiner. Sådana äro
kombinationerna ammoniak med kalciumklorid som
absorptionsmedel samt metylamin som kylmedium och strontiumklorid resp. litiumklorid till absorptionsmedel,
vilken senare kombination med tanke på luftkylning
av absorptionsprocessen visat sig såsom kyltekniskt
lämpligt och ungefär likvärdigt med den förstnämnda
ämneskombinationen ehuru denna har högre
tryckförhållanden än metylamin-litiumklorid.
Även etylamins lämplighet som kylmedium skall
undersökas, enär tryckförhållandena för detsamma
ligga ännu lägre och fördelaktigare än vid de
föregående nämnda medierna.
Ett annat i Karlsruhe pågående försök är
undersökning av ammoniaks absorptionshastighet i vatten.
Detta är av intresse, särskilt för resorptionsmaskiner,
enär absorptionshastigheten är mycket
utslagsgivande för dessa maskiners goda funktion.
Vidare pågå bestämningar av fysikaliska
egenskaper, särskilt värmeledningsförmåga /i och a samt
viskositet r\ hos de vanliga kylmedia, ammoniak,
kolsyra och svavelsyrlighet såväl i flytande som i ångtillstånd. Undersökningarna för värmeledningen och
viskositeten visa helt andra värden än som man
tidigare endast på grund av antagande räknat med,
nämligen:
;. Kal/m, 10 //
tim., °C sek. kg/m2
Ammoniak vid 20°C.......... 0,5 22,6
Svavelsyrlighet, 20°C ........ 0,29 27,8
Kolsyra, 20°C .............. 0,18 7,2
Tidigare har för /j, räknats med ett värde av
antingen l eller 0,505 (samma som för vatten) och för ^
med 7 eller 102 (samma som för vatten) och detta
lika för alla de nämnda kylmedia; som synes mycket
avvikande resultat.
Dessutom bestämmas värmeledningsförhållandena
vid olika fuktighetshalt i luften samt värmeövergång
hos kamflänsrör i köldvätska.
Jämförande prov emellan kompressormaskiner för
kylskåpsbruk av kolvmaskintyp samt av vridkolv-
eller rotationskompressortyp pågingo även. Allt
undersökningar, vilkas resultat är av stort intresse
för kyltekniken.
TUBULÄRA ÅNGPANNOR.
Av V. W. GRANBERG, Helsingfors.
I Finland har på sista tiden framställts ett uppslag
om standardisering av tubulära ångpannor. Då
pannor av denna typ äro rätt mycket använda även i
Sverige, så torde en kort redogörelse härav även
intressera Mekaniks läsekrets.
Vid jämförandet av olika tubpannor sinsemellan
förvånar man sig ofta över att en av dem kan visa
sig mycket tungeldad, då däremot en annan panna
med enligt uppgift lika stor eldyta och eldstad samt
liknande dragförhållanden med lätthet kan visa sig
utveckla en större ångmängd. Den första pannans
eldyta är så att säga endast nominellt lika stor som
den andra. Tubpannorna äro emellertid industriens
allmännaste panntyp - i Finland torde förefinnas ca
2 1/2 ggr flera tubpannor än vattenrörpannor -,
varför det ägde stora fördelar om normaliserade pann-
