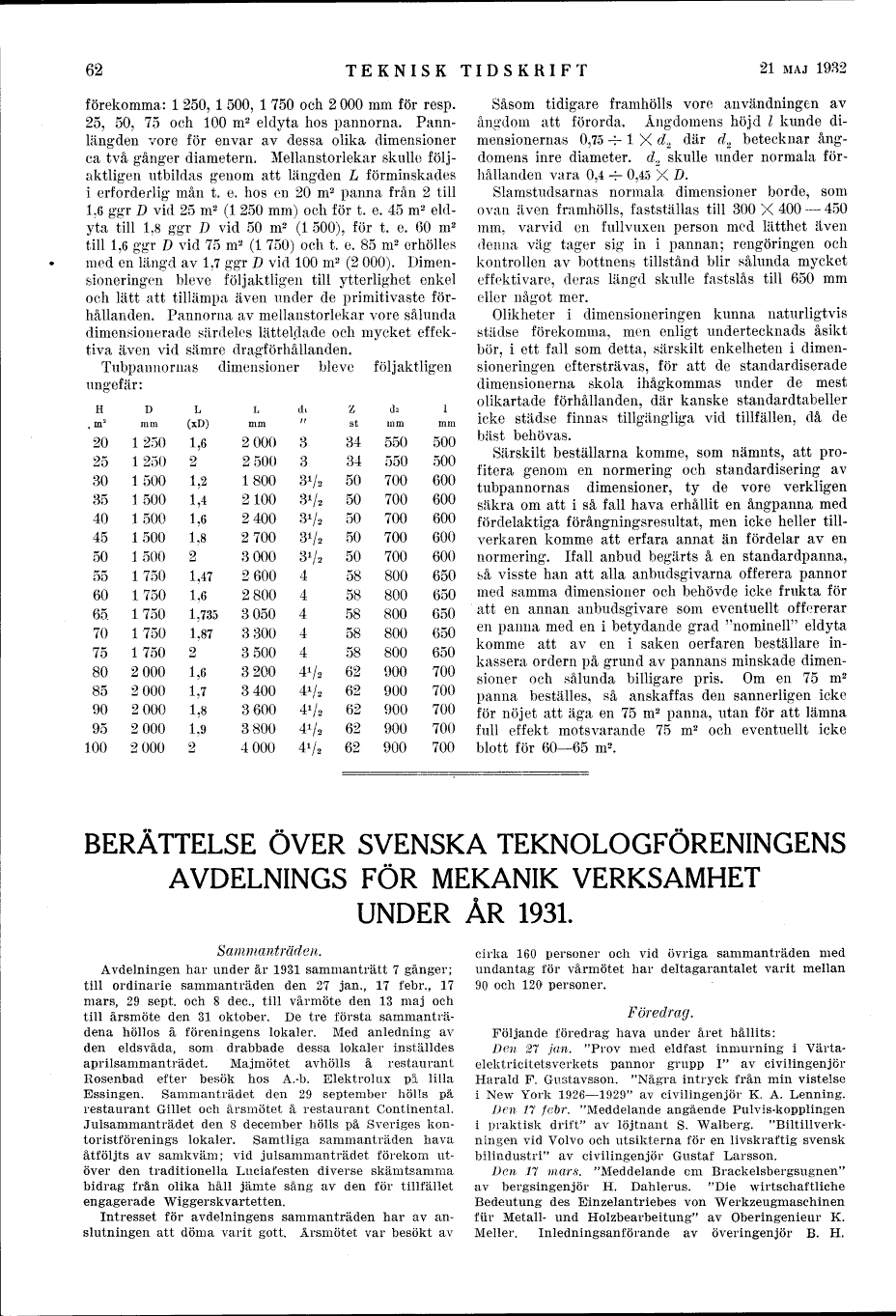

62
TEKNISK TIDSKRIFT
21 MAJ 1932
förekomma: l 250, l 500, l 750 och 2 000 mm för resp.
25, 50, 75 och 100 m2 eldyta hos pannorna, Pannlängden vore för envar av dessa olika dimensioner
ca två gånger diametern. Mellanstorlekar skulle
följaktligen utbildas genom att längden L förminskades
i erforderlig mån t. e. hos en 20 m2 panna från 2 till
1.6 ggr D vid 25 m2 (l 250 mm) och för t. e. 45 m2
eldyta till 1,8 ggr D vid 50 m2 (l 500), för t. e. 60 m2
till 1,6 ggr D vid 75 m2 (l 750) och t. e. 85 m2 erhölles
med en längd av 1,7 ggr D vid 100 m2 (2 000).
Dimensioneringen bleve följaktligen till ytterlighet enkel
och lätt att tillämpa även under de primitivaste
förhållanden. Pannorna av mellanstorlekar vore sålunda
dimensionerade särdeles lätteldade och mycket
effektiva även vid sämre dragförhållanden.
Tubpannornas dimensioner bleve följaktligen
ungefär:
H D L L di Z ch l
, m2 mm (xD) mm " st mm mm
20 l 250 1,6 2 000 3 34 550 500
25 1250 2 2500 3 34 550 500
30 1500 1,2 1800 3V2 50 700 600
35 l 500 1,4 2100 3V2 50 700 600
40 1500 1,6 2400 31/* 50 700 600
45 1500 1,8 2700 3V2 50 700 600
50 1500 2 3000 3V2 50 700 600
55 l 750 1,47 2 600 4 58 800 650
60 1750 1,6 2800 4 58 800 650
65 1750 1,735 3050 4 58 800 650
70 1750 1,87 3300 4 58 800 650
75 l 750 2 3 500 4 58 800 650
80 2000 1,6 3200 4V2 62 900 700
85 2000 1,7 3400 41/* 62 900 700
90 2000 1,8 3600 4V2 62 900 700
95 2000 1,9 3800 4*/2 62 900 700
100 2000 2 4000 41/. 62 900 700
Såsom tidigare framhölls vore användningen av
ångdom att förorda. Ångdomens höjd l kunde
dimensionernas 0,75 / l X d2 där d2 betecknar ångdomens inre diameter, d, skulle under normala
förhållanden vara 0,4 -f- 0,45 X D.
Slamstudsarnas normala dimensioner borde, som
ovan även framhölls, fastställas till 300 X 400 - 450
mm, varvid en fullvuxen person med lätthet även
denna väg tager sig in i pannan; rengöringen och
kontrollen av bottnens tillstånd blir sålunda mycket
effektivare, deras längd skulle fastslås till 650 mm
eller något mer.
Olikheter i dimensioneringen kunna naturligtvis
städse förekomma, men enligt Undertecknads åsikt
bör, i ett fall som detta, särskilt enkelheten i
dimensioneringen eftersträvas, för att de standardiserade
dimensionerna skola ihågkommas under de mest
olikartade förhållanden, där kanske standardtabeller
icke städse finnas tillgängliga vid tillfällen, då de
bäst behövas.
Särskilt beställarna komme, som nämnts, att
profitera genom en normering och standardisering av
tubpannornas dimensioner, ty de vore verkligen
säkra om att i så fall hava erhållit en ångpanna med
fördelaktiga förångningsresultat, men icke heller
tillverkaren komme att erfara annat än fördelar av en
normering. Ifall anbud begärts å en standardpanna,
så visste han att alla anbudsgivarna offerera pannor
med samma dimensioner och behövde icke frukta för
att en annan anbudsgivare som eventuellt offererar
en panna med en i betydande grad "nominell" eldyta
komme att av en i saken oerfaren beställare
inkassera ordern på grund av pannans minskade
dimensioner och sålunda billigare pris. Om en 75 m2
panna beställes, så anskaffas den sannerligen icke
för nöjet att äga en 75 m2 panna, utan för att lämna
full effekt motsvarande 75 m2 och eventuellt icke
blott för 60-65 m2.
BERÄTTELSE ÖVER SVENSKA TEKNOLOGFÖRENINGENS
AVDELNINGS FÖR MEKANIK VERKSAMHET
UNDER ÅR 1931.
Sammanträden.
Avdelningen har under år 1931 sammanträtt 7 gånger;
till ordinarie sammanträden den 27 jan., 17 febr., 17
mars, 29 sept. och 8 dec., till vårmöte den 13 maj och
till årsmöte den 31 oktober. De tre första
sammanträdena höllos å föreningens lokaler. Med anledning av
den eldsvåda, som drabbade dessa lokaler inställdes
aprilsammanträdet. Majmötet avhölls å restaurant
Rosenbad efter besök hos A.-b. Elektrolux på lilla
Essingen. Sammanträdet den 29 september hölls på
restaurant Gillet och årsmötet å restaurant Continental.
Julsammanträdet den 8 december hölls på Sveriges
kontoristförenings lokaler. Samtliga sammanträden hava
åtföljts av samkväm; vid julsammanträdet förekom
utöver den traditionella Luciafesten diverse skämtsamma
bidrag från olika håll jämte sång av den för tillfället
engagerade Wiggerskvartetten.
Intresset för avdelningens sammanträden har av
anslutningen att döma varit gott. Årsmötet var besökt av
cirka 160 personer och vid övriga sammanträden med
undantag för vårmötet har deltagarantalet varit mellan
90 och 120 personer.
Föredrag.
Följande föredrag hava under året hållits:
Den 27 jan. "Prov med eldfast inmurning i
Värtaelektricitetsverkets pannor grupp I" av civilingenjör
Harald F. Gustavsson. "Några intryck från min vistelse
i New York 1926-1929" av civilingenjör K. A. Lenning.
Den 17 febr. "Meddelande angående Pulvis-kopplingen
i praktisk drift" av löjtnant S. Walberg.
"Biltillverkningen vid Volvo och utsikterna för en livskraftig svensk
bilindustri" av civilingenjör Gustaf Larsson.
Den 17 mars. "Meddelande om Brackelsbergsugnen"
av bergsingenjör H. Dahlerus. "Die wirtschaftliche
Bedeutung des Einzelantriebes von Werkzeugmaschinen
für Metall- und Holzbearbeitung" av Oberingenieur K.
Meller. Inledningsanförande av överingenjör B. H.
