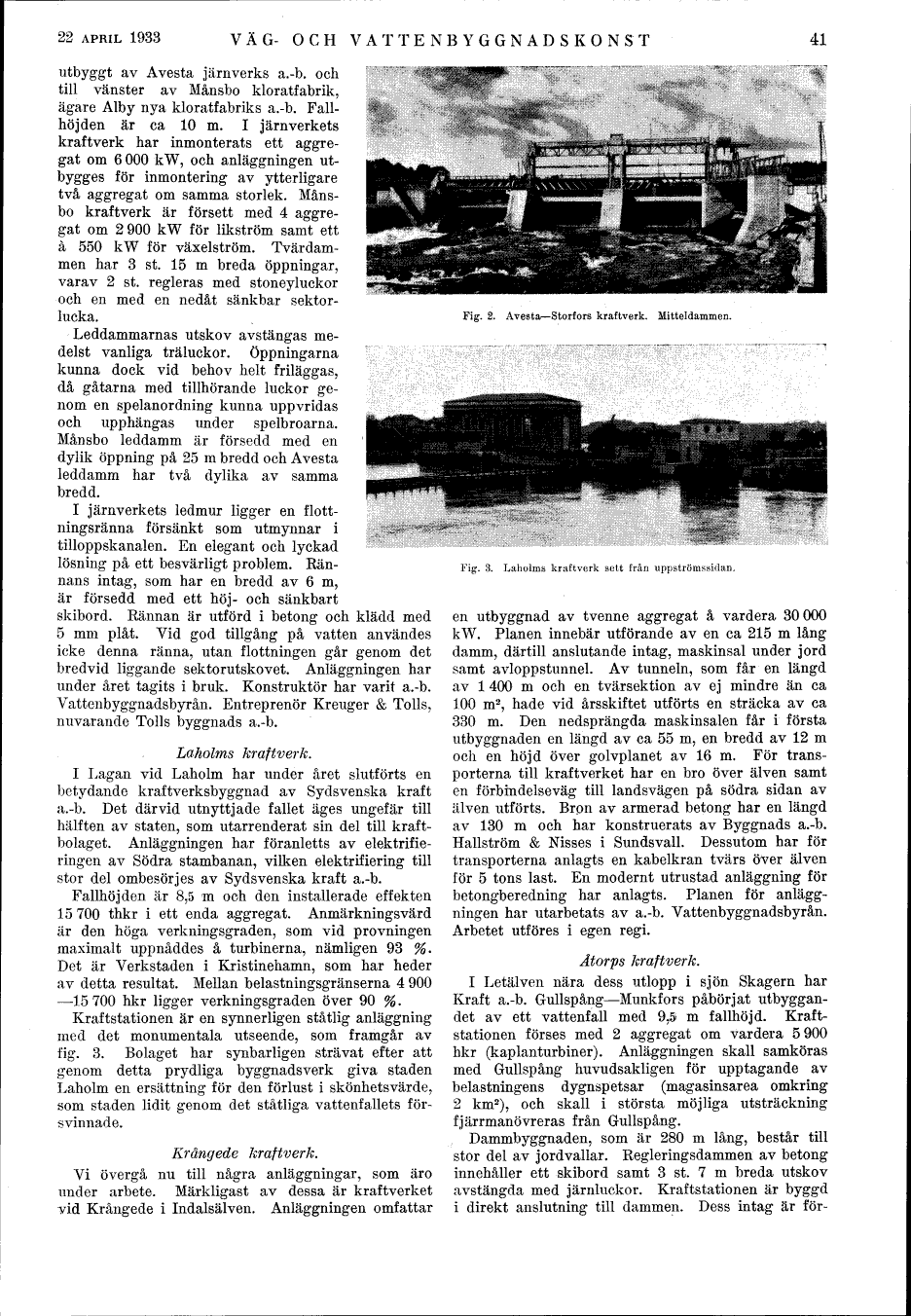

22 APRIL 1933 VÄG- OCH VATTENBYGGNADSKONST 41
utbyggt av Avesta järnverks a.-b. och till vänster av Månsbo kloratfabrik, ägare Alby nya kloratfabriks a.-b. Fallhöjden är ca 10 m. I järnverkets kraftverk har inmonterats ett aggregat om 6000 kW, och anläggningen utbygges för inmontering av ytterligare
två aggregat om samma storlek. Månsbo kraftverk är försett med 4 aggregat om 2900 kW för likström samt ett à 550 kW för växelström. Tvärdammen har 3 st. 15 m breda öppningar,
varav 2 st. regleras med stoneyluckor och en med en nedåt sänkbar sektorlucka.
Leddammarnas utskov avstängas medelst vanliga träluckor. Öppningarna kunna dock vid behov helt friläggas, då gåtarna med tillhörande luckor genom en spelanordning kunna uppvridas och upphängas under spelbroarna. Månsbo leddamm är försedd med en dylik öppning på 25 m bredd och Avesta leddamm har två dylika av samma bredd.
I järnverkets ledmur ligger en flottningsränna försänkt som utmynnar i tilloppskanalen. En elegant och lyckad lösning på ett besvärligt problem. Rännans intag, som har en bredd av 6 m, är försedd med ett höj- och sänkbart skibord. Rännan är utförd i betong och klädd med 5 mm plåt. Vid god tillgång på vatten användes icke denna ränna, utan flottningen går genom det bredvid liggande sektorutskovet. Anläggningen har under året tagits i bruk. Konstruktör har varit a.-b. Vattenbyggnadsbyrån. Entreprenör Kreuger & Tolls, nuvarande Tolls byggnads a.-b.
Laholms kraftverk.
I Lagan vid Laholm har under året slutförts en betydande kraftverksbyggnad av Sydsvenska kraft a.-b. Det därvid utnyttjade fallet äges ungefär till hälften av staten, som utarrenderat sin del till kraftbolaget. Anläggningen har föranletts av elektrifie-
ringen av Södra stambanan, vilken elektrifiering till stor del ombesörjes av Sydsvenska kraft a.-b.
Fallhöjden är 8,:5 m och den installerade effekten 15700 thkr i ett enda aggregat. Anmärkningsvärd är den höga verkningsgraden, som vid provningen maximalt uppnåddes å turbinerna, nämligen 93 %. Det är Verkstaden i Kristinehamn, som har heder av detta resultat. Mellan belastningsgränserna 4900-15700 hkr ligger verkningsgraden över 90 %.
Kraftstationen är en synnerligen ståtlig anläggning med det monumentala utseende, som framgår av fig. 3. Bolaget har synbarligen strävat efter att genom detta prydliga byggnadsverk giva staden Laholm en ersättning för den förlust i skönhetsvärde,
som staden lidit genom det ståtliga vattenfallets försvinnade.
Fig. 2. Avesta-Storfors kraftverk. Mitteldammen.
Fig. 3. Laholms kraftverk sett från uppströmssidan.
Krångede kraftverk.
Vi övergå nu till några anläggningar, som äro under arbete. Märkligast av dessa är kraftverket vid Krångede i Indalsälven.
Anläggningen omfattar en utbyggnad av tvenne aggregat å vardera 30000
kW. Planen innebär utförande av en ca 215 m lång damm, därtill anslutande intag, maskinsal under jord samt avloppstunnel. Av tunneln, som får en längd av 1400 m och en tvärsektion av ej mindre än ca 100 m2, hade vid årsskiftet utförts en sträcka av ca 330 m. Den nedsprängda maskinsalen får i första utbyggnaden en längd av ca 55 m, en bredd av 12 m och en höjd över golvplanet av 16 m. För transporterna till kraftverket har en bro över älven samt en förbindelseväg till landsvägen på södra sidan av älven utförts. Brpn av armerad betong har en längd av 130 m och har konstruerats av Byggnads a.-b. Hallström & Nisses i Sundsvall. Dessutom har för transporterna anlagts en kabelkran tvärs över älven för 5 tons last. En modernt utrustad anläggning för betongberedning har anlagts. Planen för anläggningen har utarbetats av a.-b. Vattenbyggnadsbyrån. Arbetet utföres i egen regi.
Åtorps kraftverk.
I Letälven nära dess utlopp i sjön Skagern har Kraft a.-b. Gullspång-Munkfors påbörjat utbyggandet av ett vattenfall med 9,3 m fallhöjd. Kraftstationen förses med 2 aggregat om vardera 5900 hkr (kaplanturbiner). Anläggningen skall samköras med Gullspång huvudsakligen för upptagande av belastningens dygnspetsar (magasinsarea omkring
2 km2), och skall i största möjliga utsträckning fjärrmanövreras från Gullspång.
Dammbyggnaden, som är 280 m lång, består till stor del av jordvallar. Regleringsdammen av betong innehåller ett skibord samt 3 st. 7 m breda utskov avstängda med järnluckor. Kraftstationen är byggd i direkt anslutning till dammen. Dess intag är för-
