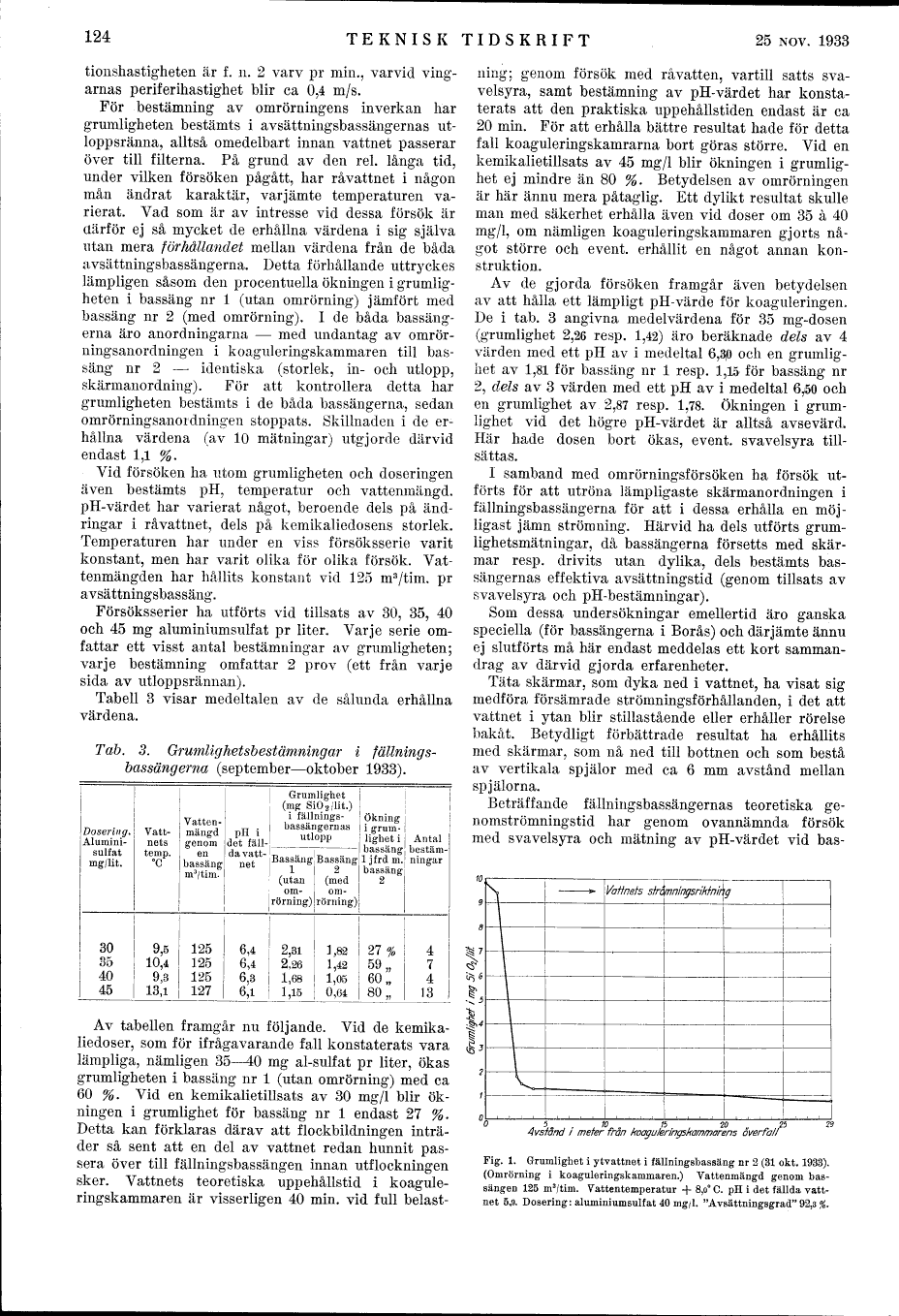

124
TEKNISK TIDSKRIFT
25 NOV. 1933
tionshastigheten är f. n. 2 varv pr min., varvid ving-
arnas periferihastighet blir ca 0,4 m/s.
För bestämning av omrörningens inverkan har
grumligheten bestämts i avsättningsbassängernas ut-
loppsränna, alltså omedelbart innan vattnet passerar
över till filterna. På grund av den rel. långa tid,
under vilken försöken pågått, har råvattnet i någon
mån ändrat karaktär, varjämte temperaturen va-
rierat. Vad som är av intresse vid dessa försök är
därför ej så mycket de erhållna värdena i sig själva
utan mera förhållandet mellan värdena från de båda
avsättningsbassängerna. Detta förhållande uttryckes
lämpligen såsom den procentuella ökningen i grumlig-
heten i bassäng nr l (utan omrörning) jämfört med
bassäng nr 2 (med omrörning). I de båda bassäng-
ernå äro anordningarna - med undantag av ornrör-
ningsanordningen i koaguleringskammaren till bas-
säng nr 2 - identiska (storlek, in- och utlopp,
skärmanordning). För att kontrollera detta har
grumligheten bestämts i de båda bassängerna, sedan
omrörningsanoidningen stoppats. Skillnaden i de er-
hållna värdena (av 10 mätningar) utgjorde därvid
endast 1,1 %.
Vid försöken ha utom grumligheten och doseringen
även bestämts pH, temperatur och vattenmängd.
pH-värdet har varierat något, beroende dels på änd-
ringar i råvattnet, dels på kemikaliedosens storlek.
Temperaturen har under en viss försöksserie varit
konstant, men har varit olika för olika försök. Vat-
tenmängden har hållits konstant vid 125 m3/tim. pr
avsättningsbassäng.
Försöksserier ha utförts vid tillsats av 30, 35, 40
och 45 mg aluminiumsulfat pr liter. Varje serie om-
fattar ett visst antal bestämningar av grumligheten;
varje bestämning omfattar 2 prov (ett från varje
sida av utloppsrännan).
Tabell 3 visar medeltalen av de sålunda erhållna
värdena.
Tab. 3. Grumlighetsbestämningar i fällnings-
bassäng erna (september-oktober 1933).
Grumlighet
(mg Si02/lit.)
Dosering. Alumini-sulfat mg/lit. Vattnets temp. Vattenmängd genom en bassäng m3/tim. pH i det fälldavattnet i fällnings-bassängernas utlopp Ökning i grumlighet i bassäng 1 j f rd m. bassäng 2 Antal bestämningar
Bassäng Bassäng 1 2 (utan (med
om- om-
rörning) rörning)

i
30 9,5 125 6,4 2,31 1,82 27% 4
35 10,4 125 6,4 2,26 1,42 59,, 7
40 9,3 125 6,3 1,68 1,05 60,, 4
45 13,1 127 6,1 1,15 0,64 80,, 13
Av tabellen framgår nu följande. Vid de kemika-
liedoser, som för ifrågavarande fall konstaterats vara
lämpliga, nämligen 35-40 mg al-sulfat pr liter, ökas
grumligheten i bassäng nr l (utan omrörning) med ca
60 %. Vid en kemikalietillsats av 30 mg/1 blir ök-
ningen i grumlighet för bassäng nr l endast 27 %.
Detta kan förklaras därav att flockbildningen inträ-
der så sent att en del av vattnet redan hunnit pas-
sera över till fällningsbassängen innan utflockningen
sker. Vattnets teoretiska uppehållstid i koagule-
ringskammaren är visserligen 40 min. vid full belast-
ning; genom försök med råvatten, vartill satts sva-
velsyra, samt bestämning av pH-värdet har konsta-
terats att den praktiska uppehållstiden endast är ca
20 min. För att erhålla bättre resultat hade för detta
fall koaguleringskamrarna bort göras större. Vid en
kemikalietillsats av 45 mg/1 blir ökningen i grumlig-
het ej mindre än 80 %. Betydelsen av omrörningen
är här ännu mera påtaglig. Ett dylikt resultat skulle
man med säkerhet erhålla även vid doser om 35 å 40
mg/1, om nämligen koaguleringskammaren gjorts nå-
got större och event. erhållit en något annan kon-
struktion.
Av de gjorda försöken framgår även betydelsen
av att hålla ett lämpligt pH-värde för koaguleringen.
De i tab. 3 angivna medelvärdena för 35 mg-dosen
(grumlighet 2,26 resp. 1,42) äro beräknade dels av 4
värden med ett pH av i medeltal 6,^0 och en grumlig-
het av 1,81 för bassäng nr l resp. 1,15 för bassäng nr
2, dels av 3 värden med ett pH av i medeltal 6,i50 och
en grumlighet av 2,87 resp. 1,78. Ökningen i grum-
lighet vid det högre pH-värdet är alltså avsevärd.
Här hade dosen bort ökas, event. svavelsyra till-
sättas.
I samband med omrörningsförsöken ha försök ut-
förts för att utröna lämpligaste skärmanordningen i
fällningsbassängerna för att i dessa erhålla en möj-
ligast jämn strömning. Härvid ha dels utförts grum-
lighetsmätningar, då bassängerna försetts med skär-
mar resp. drivits utan dylika, dels bestämts bas-
sängernas effektiva avsättningstid (genom tillsats av
svavelsyra och pH-bestämningar).
Som dessa undersökningar emellertid äro ganska
speciella (för bassängerna i Borås) och därjämte ännu
ej slutförts må här endast meddelas ett kort samman-
drag av därvid gjorda erfarenheter.
Täta skärmar, som dyka ned i vattnet, ha visat sig
medföra försämrade strömningsförhållanden, i det att
vattnet i ytan blir stillastående eller erhåller rörelse
bakåt. Betydligt förbättrade resultat ha erhållits
med skärmar, som nå ned till bottnen och som bestå
av vertikala spjälor ined ca 6 mm avstånd mellan
spjälorna.
Beträffande fällningsbassängernas teoretiska ge-
nomströmningstid har genom ovannämnda försök
med svavelsyra och mätning av pH-värdet vid bas-
Fig. 1. Grumlighet i ytvattnet i fällningsbassäng nr 2 (31 okt. 1933).
(Omrörning i koaguleringskammaren.) Vattenmängd genom bas-
sängen 125 m3/tim. Vattentemperatur -f 8,0° C. pH i det fällda vatt-
net 5,9. Dosering: aluminiumsulfat 40 mg/1. "Avsättningsgrad" 92,3 %.
