142

TEKNISK TIDSKRIFT

l SEPT. 1934

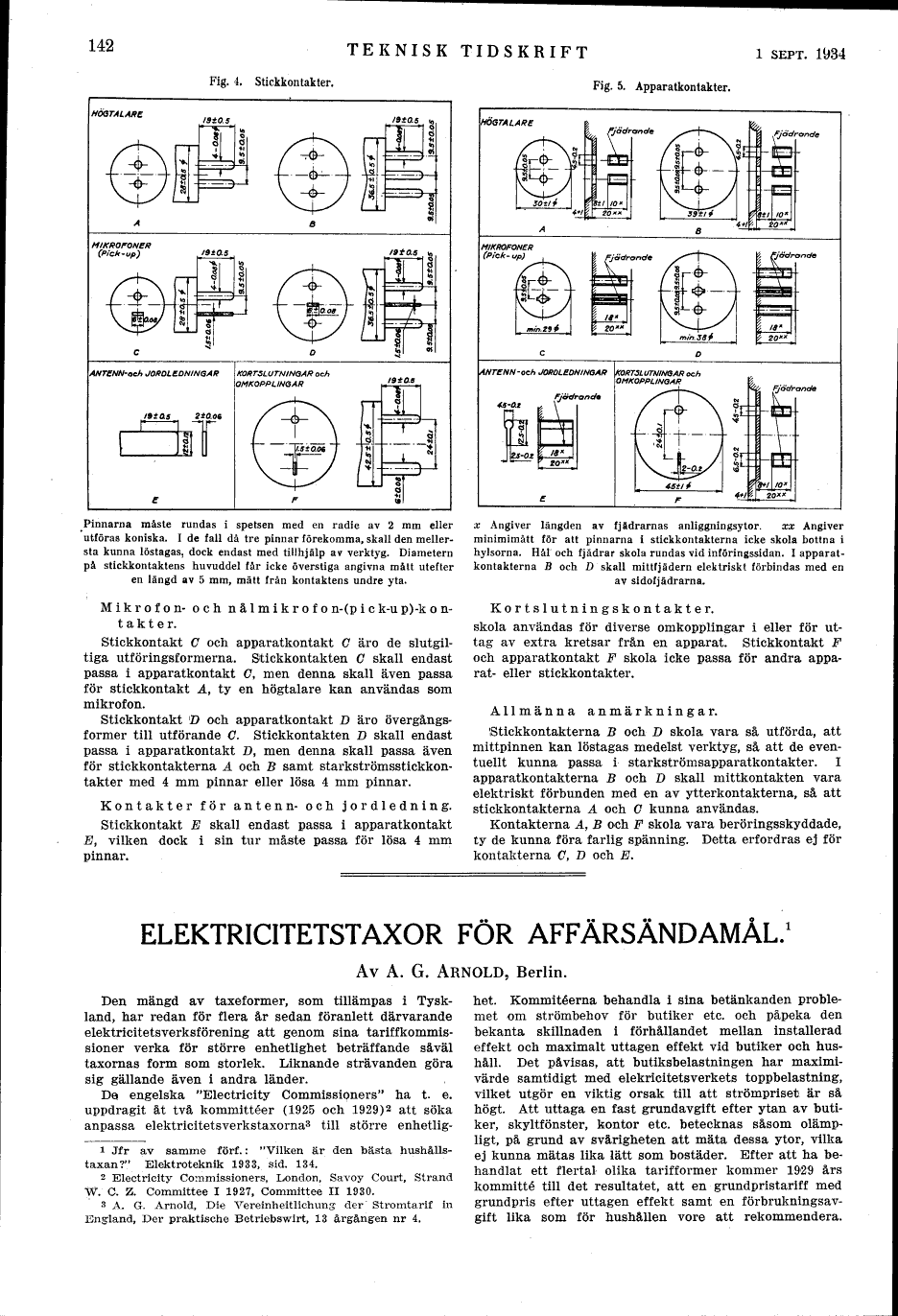

Fig. 4. Stickkontakter.

Pinnarna måste rundas i spetsen med en radie av 2 mm eller
utföras koniska. I de fall då tre pinnar förekomma, skall den
mellersta kunna löstagas, dock endast med tillhjälp av verktyg. Diametern
på stickkontaktens huvuddel får icke överstiga angivna mått utefter
en längd av 5 mm, mätt från kontaktens undre yta.

Fig. 5. Apparatkontakter.

x Angiver längden av fjädrarnas anliggningsytor. xx Angiver
minimimått för att pinnarna i stickkontakterna icke skola bottna i
hylsorna. Hål och fjädrar skola rundas vid inf öringssidan. I
apparatkontakterna B och D skall mittfjädern elektriskt förbindas med en
av sidofjädrarna.

Mikrofon- och nålmikrofon-(pick-up)-
kontakter.

Stickkontakt C och apparatkontakt C äro de
slutgiltiga utföringsformerna. Stickkontakten C skall endast
passa i apparatkontakt C, men denna skall även passa
för stickkontakt A, ty en högtalare kan användas som
mikrofon.

Stickkontakt D och apparatkontakt D äro
övergångsformer till utförande C. Stickkontakten D skall endast
passa i apparatkontakt D, men denna skall passa även
för stickkontakterna A och B samt
starkströmsstickkontakter med 4 mm pinnar eller lösa 4 mm pinnar.

Kontakter för antenn- och jordledning.

Stickkontakt E skall endast passa i apparatkontakt
E, vilken dock i sin tur måste passa för lösa 4 mm
pinnar.

Kortslutningskontakter.

skola användas för diverse omkopplingar i eller för
uttag av extra kretsar från en apparat. Stickkontakt F
och apparatkontakt F skola icke passa för andra
apparat- eller stickkontakter.

Allmänna anmärkningar.

Stickkontakterna B och D skola vara så utförda, att
mittpinnen kan löstagas medelst verktyg, så att de
eventuellt kunna passa i starkströmsapparatkontakter. I
apparatkontakterna B och D skall mittkontakten vara
elektriskt förbunden med en av ytterkontakterna, så att
stickkontakterna A och G kunna användas.

Kontakterna A, B och F skola vara beröringsskyddade,
ty de kunna föra farlig spänning. Detta erfordras ej för
kontakterna C, D och E.


<h1>ELEKTRICITETSTAXOR FÖR AFFÄRSÄNDAMÅL.[1]
</h1><

Av A. G. ARNOLD, Berlin.

Den mängd av taxeformer, som tillämpas i
Tyskland, har redan för flera år sedan föranlett därvarande
elektricitetsverksförening att genom sina
tariffkommissioner verka för större enhetlighet beträffande såväl
taxornas form som storlek. Liknande strävanden göra
sig gällande även i andra länder.

De engelska "Electricity Commissioners" ha t. e.
uppdragit åt två kommittéer (1925 och 1929)[2] att söka
anpassa elektricitetsverkstaxorna[3]
till större
enhetlighet. Kommitéerna behandla i sina betänkanden
problemet om strömbehov för butiker etc. och påpeka den
bekanta skillnaden i förhållandet mellan installerad
effekt och maximalt uttagen effekt vid butiker och
hushåll. Det påvisas, att butiksbelastningen har
maximivärde samtidigt med elekricitetsverkets toppbelastning,
vilket utgör en viktig orsak till att strömpriset är så
högt. Att uttaga en fast grundavgift efter ytan av
butiker, skyltfönster, kontor etc. betecknas såsom
olämpligt, på grund av svårigheten att mäta dessa ytor, vilka
ej kunna mätas lika lätt som bostäder. Efter att ha
behandlat ett flertal olika tarifformer kommer 1929 års
kommitté till det resultatet, att en grundpristariff med
grundpris efter uttagen effekt samt en
förbrukningsavgift lika som för hushållen vore att rekommendera.
