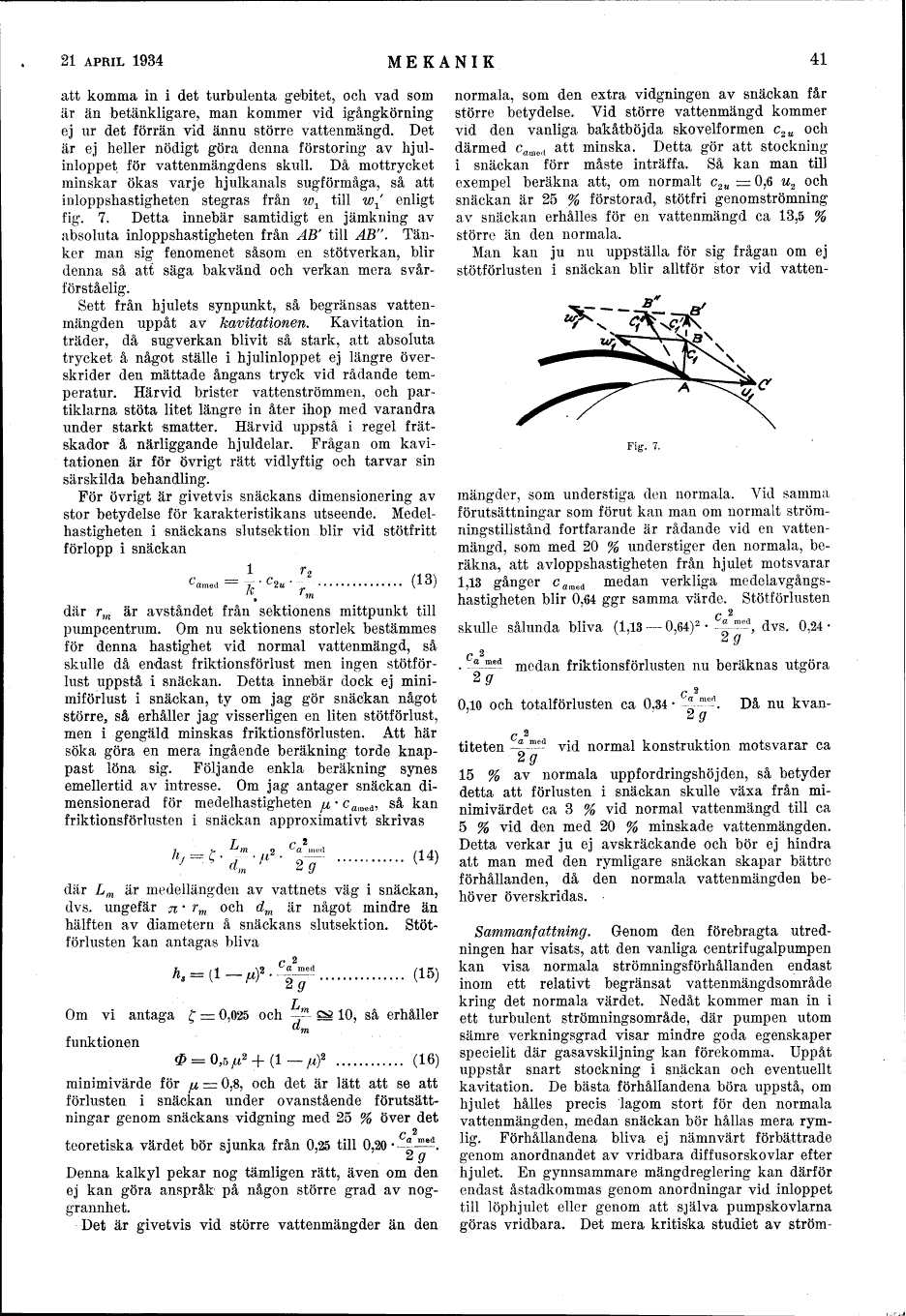

att komma in i det turbulenta gebitet, och vad som
är än betänkligare, man kommer vid igångkörning
ej ur det förrän vid ännu större vattenmängd. Det
är ej heller nödigt göra denna förstoring av
hjulinloppet för vattenmängdens skull. Då mottrycket
minskar ökas varje hjulkanals sugförmåga, så att
inloppshastigheten stegras från w1 till w1’ enligt
fig. 7. Detta innebär samtidigt en jämkning av
absoluta inloppshastigheten från AB’ till AB".
Tänker man sig fenomenet såsom en stötverkan, blir
denna så att säga bakvänd och verkan mera
svårförståelig.

Sett från hjulets synpunkt, så begränsas
vattenmängden uppåt av kavitationen. Kavitation
inträder, då sugverkan blivit så stark, att absoluta
trycket å något ställe i hjulinloppet ej längre
överskrider den mättade ångans tryck vid rådande
temperatur. Härvid brister vattenströmmen, och
partiklarna stöta litet längre in åter ihop med varandra
under starkt smatter. Härvid uppstå i regel
frätskador å närliggande hjuldelar. Frågan om
kavitationen är för övrigt rätt vidlyftig och tarvar sin
särskilda behandling.

För övrigt är givetvis snäckans dimensionering av
stor betydelse för karakteristikans utseende.
Medelhastigheten i snäckans slutsektion blir vid stötfritt
förlopp i snäckan
        camed = 1  · c2u ·  r2
——         (13)
k
rm

där rm är avståndet från sektionens mittpunkt till
pumpcentrum. Om nu sektionens storlek bestämmes
för denna hastighet vid normal vattenmängd, så
skulle då endast friktionsförlust men ingen
stötförlust uppstå i snäckan. Detta innebär dock ej
minimiförlust i snäckan, ty om jag gör snäckan något
större, så erhåller jag visserligen en liten stötförlust,
men i gengäld minskas friktionsförlusten. Att här
söka göra en mera ingående beräkning torde
knappast löna sig. Följande enkla beräkning synes
emellertid av intresse. Om jag antager snäckan
dimensionerad för medelhastigheten µ · camed, så kan
friktionsförlusten i snäckan approximativt skrivas
        hf = [sigma] ·  Lm  · µ2 · ca2med
——— —————         (14)
dm 2 g

där Lm är medellängden av vattnets väg i snäckan,
dvs. ungefär [pi] · rm och dm är något mindre än
hälften av diametern å snäckans slutsektion.
Stötförlusten kan antagas bliva
        hs = (1 – µ)2 · ca2med
—————         (15)
2 g

Om vi antaga [sigma] = 0,025 och
Lm [ungefär =] 10,
———
dm </table>
så erhåller funktionen
[phi mega] = 0,5µ2 + (1 – µ)2        (16)

minimivärde för µ = 0,8, och det är lätt att se att
förlusten i snäckan under ovanstående förutsättningar
genom snäckans vidgning med 25 % över det
teoretiska värdet bör sjunka från 0,25 till 0,20 · ca2med
————— .
2 g


Denna kalkyl pekar nog tämligen rätt, även om den
ej kan göra anspråk på någon större grad av noggrannhet.

Det är givetvis vid större vattenmängder än den
normala, som den extra vidgningen av snäckan får
större betydelse. Vid större vattenmängd kommer
vid den vanliga bakåtböjda skovelformen c2u och
därmed camed att minska. Detta gör att stockning
i snäckan förr måste inträffa. Så kan man till
exempel beräkna att, om normalt c2u = 0,6u2 och
snäckan är 25 % förstorad, stötfri genomströmning
av snäckan erhålles för en vattenmängd ca 13,5 %
större än den normala.

Man kan ju nu uppställa för sig frågan om ej
stötförlusten i snäckan blir alltför stor vid

illustration placeholder

Fig. 7.



vattenmängder, som understiga den normala. Vid samma
förutsättningar som förut kan man om normalt
strömningstillstånd fortfarande är rådande vid en
vattenmängd, som med 20 % understiger den normala,
beräkna, att avloppshastigheten från hjulet motsvarar
1,13 gånger camed medan verkliga
medelavgångshastigheten blir 0,64 ggr samma värde. Stötförlusten
skulle sålunda bliva
(1,13 – 0,64)2 · ca2med
————— , dvs.
2 g
0,24 · ca2med
—————
2 g

medan friktionsförlusten nu beräknas utgöra
0,10 och totalförlusten ca 0,34 · ca2med.
Då nu kvantiteten ca2med
—————
2 g

vid normal konstruktion motsvarar ca 15 % av normala uppfordringshöjden, så betyder
detta att förlusten i snäckan skulle växa från
minimivärdet ca 3 % vid normal vattenmängd till ca
5 % vid den med 20 % minskade vattenmängden.
Detta verkar ju ej avskräckande och bör ej hindra
att man med den rymligare snäckan skapar bättre
förhållanden, då den normala vattenmängden
behöver överskridas.

Sammanfattning. Genom den förebragta
utredningen har visats, att den vanliga centrifugalpumpen
kan visa normala strömningsförhållanden endast
inom ett relativt begränsat vattenmängdsområde
kring det normala värdet. Nedåt kommer man in i
ett turbulent strömningsområde, där pumpen utom
sämre verkningsgrad visar mindre goda egenskaper
speciellt där gasavskiljning kan förekomma. Uppåt
uppstår snart stockning i snäckan och eventuellt
kavitation. De bästa förhållandena böra uppstå, om
hjulet hålles precis lagom stort för den normala
vattenmängden, medan snäckan bör hållas mera
rymlig. Förhållandena bliva ej nämnvärt förbättrade
genom anordnandet av vridbara diffusorskovlar efter
hjulet. En gynnsammare mängdreglering kan därför
endast åstadkommas genom anordningar vid inloppet
till löphjulet eller genom att själva pumpskovlarna
göras vridbara. Det mera kritiska studiet av
