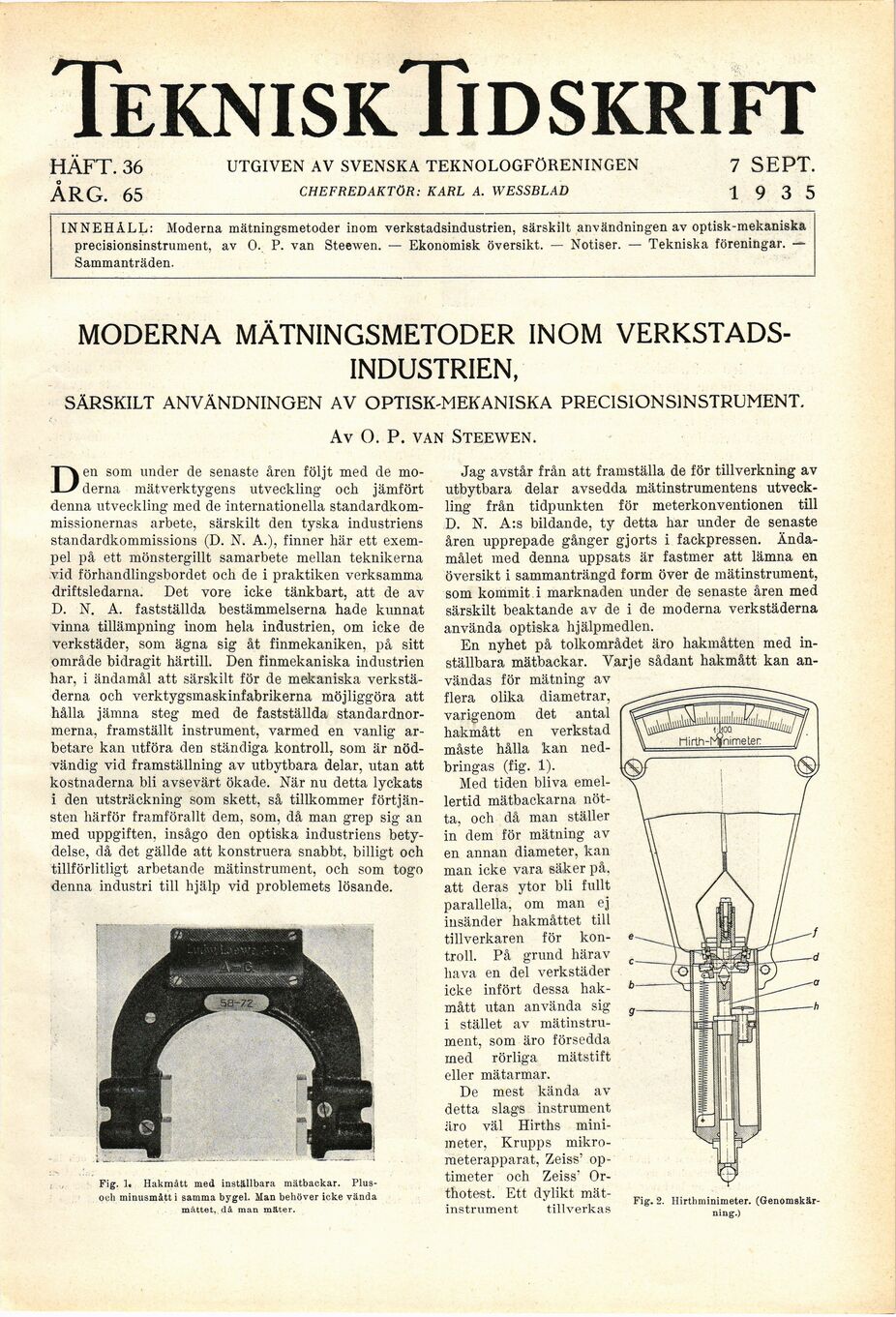

TekniskTidskrift
HÄFT. 36 utgiven av svenska teknologföreningen 7 SEPT.
ÅRG. 65 CHEFREDAKTÖR: KARL A. WESSBLAD 19 3 5
INNEHÅLL: Moderna mätningsmetoder inom verkstadsindustrien, särskilt användningen av optisk-mekaniska
precisionsinstrument, av O. P. van Steewen. — Ekonomisk översikt. — Notiser. — Tekniska föreningar. —
Sammanträden.
MODERNA MÄTNINGSMETODER INOM
VERKSTADSINDUSTRIEN,
SÄRSKILT ANVÄNDNINGEN AV OPTISK-MEKANISKA PRECISIONSINSTRUMENT.
Av O. P. van Steewen.
Jag avstår från att framställa de för tillverkning av
utbytbara delar avsedda mätinstrumentens
utveckling från tidpunkten för meterkonventionen till
D. N. A:s bildande, ty detta har under de senaste
åren upprepade gånger gjorts i fackpressen.
Ändamålet med denna uppsats är fastmer att lämna en
översikt i sammanträngd form över de mätinstrument,
som kommit i marknaden under de senaste åren med
särskilt beaktande av de i de moderna verkstäderna
använda optiska hjälpmedlen.
En nyhet på tolkområdet äro hakmåtten med
inställbara mätbackar. Varje sådant hakmått kan
användas för mätning av
flera olika diametrar,
varigenom det antal
hakmått en verkstad
måste hålla kan
nedbringas (fig. 1).
Med tidén bliva
emellertid mätbackarna
nötta, och då man ställer
in dem för mätning av
en annan diameter, kan
man icke vara säker på,
att deras ytor bli fullt
parallella, om man ej
insänder hakmåttet till
tillverkaren för
kontroll. På grund härav
hava en del verkstäder
icke infört dessa
hakmått utan använda sig
i stället av
mätinstrument, som äro försedda
med rörliga mätstift
eller mätarmar.
De mest kända av
detta slags instrument
äro väl Hirths
minimeter, Krupps
mikrometerapparat, Zeiss’
op-timeter och Zeiss’
Or-thotest. Ett dylikt
mätinstrument tillverkas
Den som under de senaste åren följt med de
moderna mätverktygens utveckling och jämfört
denna utveckling med de internationella
standardkommissionernas arbete, särskilt den tyska industriens
standardkommissions (D. N. A.), finner här ett
exempel på ett mönstergillt samarbete mellan teknikerna
vid förhandlingsbordet och de i praktiken verksamma
driftsledarna. Det vore icke tänkbart, att de av
D. N. A. fastställda bestämmelserna hade kunnat
vinna tillämpning inom hela industrien, om icke de
verkstäder, som ägna sig åt finmekaniken, på sitt
område bidragit härtill. Den finmekaniska industrien
har, i ändamål att särskilt för de mekaniska
verkstäderna och verktygsmaskinfabrikerna möjliggöra att
hålla jämna Steg med de fastställda
standardnormerna, framställt instrument, varmed en vanlig
arbetare kan utföra den ständiga kontroll, som är
nödvändig vid framställning av utbytbara delar, utan att
kostnaderna bli avsevärt ökade. När nu detta lyckats
i den utsträckning som skett, så tillkommer
förtjänsten härför framförallt dem, som, då man grep sig an
med uppgiften, insågo den optiska industriens
betydelse, då det gällde att konstruera snabbt, billigt och
tillförlitligt arbetande mätinstrument, och som togo
denna industri till hjälp vid problemets lösande.
Fig. 1. Hakmått med inställbara mätbackar.
Plus-och minusmåtti samma bygel. Man behöver icke vända
måttet, då man mäter.
Fig. 2. Hirthminimeter.
(Genomskärning.)
