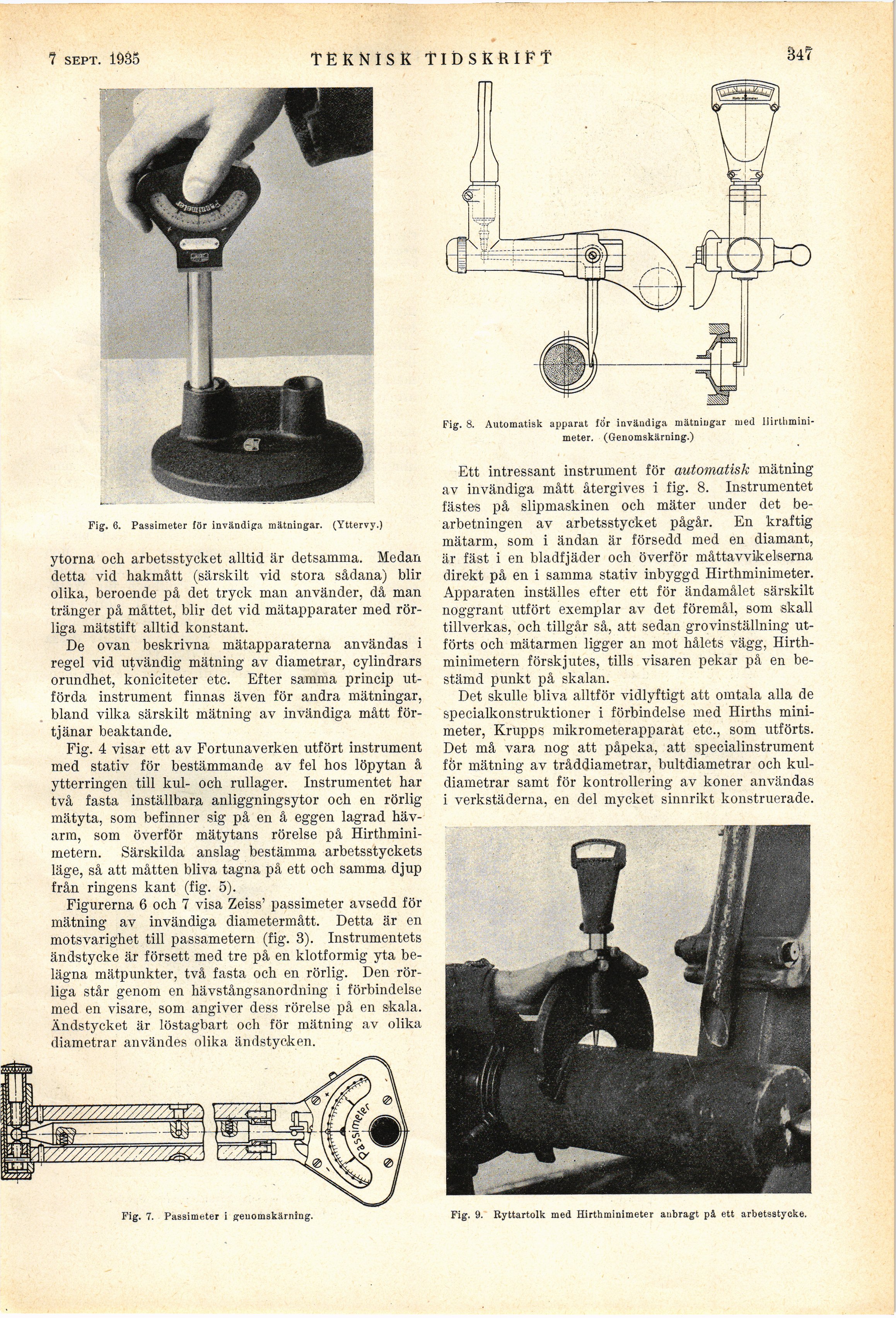

14 sept. 1935
TEKNISK TIDSKRIFT
357
Fig. 6. Passimeter för invändiga mätningar. (Yttervy.)
ytorna och arbetsstycket alltid är detsamma. Medan
detta vid hakmått (särskilt vid stora sådana) blir
olika, beroende på det tryck man använder, då man
tränger på måttet, blir det vid mätapparater med
rörliga mätstift alltid konstant.
De ovan beskrivna mätapparaterna användas i
regel vid utvändig mätning av diametrar, cylindrars
orundhet, koniciteter etc. Efter samma princip
utförda instrument finnas även för andra mätningar,
bland vilka särskilt mätning av invändiga mått
förtjänar beaktande.
Fig. 4 visar ett av Fortunaverken utfört instrument
med stativ för bestämmande av fel hos löpytan å
ytterringen till kul- och rullager. Instrumentet har
två fasta inställbara anliggningsytor och en rörlig
mätyta, som befinner sig på en å eggen lagrad
hävarm, som överför mätytans rörelse på
Hirthmini-metern. Särskilda anslag bestämma arbetsstyckets
läge, så att måtten bliva tagna på ett och samma djup
från ringens kant (fig. 5).
Figurerna 6 och 7 visa Zeiss’ passimeter avsedd för
mätning av invändiga diametermått. Detta är en
motsvarighet till passametern (fig. 3). Instrumentets
ändstycke är försett med tre på en klotformig yta
belägna mätpunkter, två fasta och en rörlig. Den
rörliga står genom en hävstångsanordning i förbindelse
med en visare, som angiver dess rörelse på en skala.
Ändstycket är löstagbart och för mätning av olika
diametrar användes olika ändstycken.
Fig. 7. Passimeter i genomskärning.
Fig. 8. Automatisk apparat för invändiga mätningar med
ilirtlimini-meter. (Genomskärning.)
Ett intressant instrument för automatisk mätning
av invändiga mått återgives i fig. 8. Instrumentet
fästes på slipmaskinen och mäter under det
bearbetningen av arbetsstycket pågår. En kraftig
mätarm, som i ändan är försedd med en diamant,
är fäst i en bladfjäder och överför måttavvikelserna
direkt på en i samma stativ inbyggd Hirthminimeter.
Apparaten inställes efter ett för ändamålet särskilt
noggrant utfört exemplar av det föremål, som skall
tillverkas, och tillgår Säij Sitt sedan grovinställning
utförts och mätarmen ligger an mot hålets vägg,
Hirth-minimetern förskjutes, tills visaren pekar på en
bestämd punkt på skalan.
Det skulle bliva alltför vidlyftigt att omtala alla de
specialkonstruktioner i förbindelse med Hirths
minimeter, Krupps mikrometerapparat etc., som utförts.
Det må vara nog att påpeka, att specialinstrument
för mätning av tråddiametrar, bultdiametrar och
kuldiametrar samt för kontrollering av koner användas
i verkstäderna, en del mycket sinnrikt konstruerade.
Fig. 9. Ryttartolk med Hirthminimeter anbragt på ett arbetsstycke.
