14 sept. 1935

TEKNISK TIDSKRIFT

349

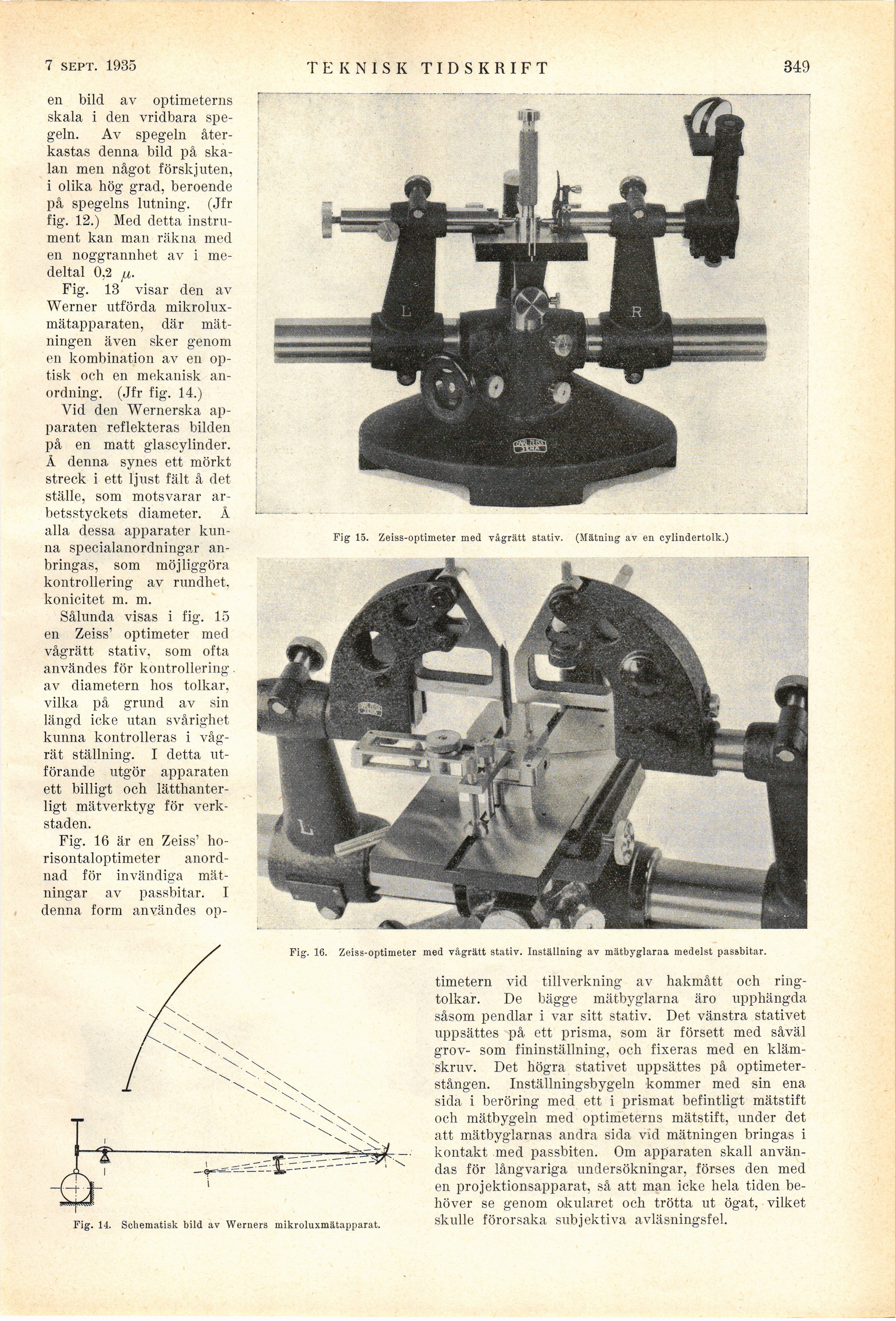

Fig. 16. Zeiss-optimeter med vågrätt stativ. Inställning av mätbyglarna medelst passbitar.

timetern vid tillverkning av hakmått och
ringtolkar. De bägge mätbyglarna äro upphängda
såsom pendlar i var sitt stativ. Det vänstra stativet
uppsättes på ett prisma, som är försett med såväl
grov- som fininställning, och fixeras med en
klämskruv. Det högra stativet uppsättes på
optimeter-stången. Inställningsbygeln kommer med sin ena
sida i beröring med ett i prismat befintligt mätstift
och mätbygeln med optimeterns mätstift, under det
att mätbyglarnas andra sicla vid mätningen bringas i
kontakt med passbiten. Om apparaten skall
användas för långvariga undersökningar, förses den med
en projektionsapparat, så att man icke hela tiden
behöver se genom okularet och trötta ut ögat, vilket
skulle förorsaka subjektiva avläsningsfel.

en bild av optimeterns
skala i den vridbara
spegeln. Av spegeln
återkastas denna bild på
skalan men något förskjuten,
i olika hög grad, beroende
på spegelns lutning. (Jfr
fig. 12.) Med detta
instrument kan man räkna med
en noggrannhet av i
medeltal 0,2 fi.

Fig. 13 visar den av
Werner utförda
mikrolux-mätapparaten, där
mätningen även sker genom
en kombination av en
optisk och en mekanisk
anordning. (Jfr fig. 14.)

Vid den Wernerska
apparaten reflekteras bilden
på en matt glascylinder.
Å denna synes ett mörkt
streck i ett ljust fält å det
ställe, som motsvarar
arbetsstyckets diameter. Å
alla dessa apparater
kunna specialanordningar
anbringas, som möjliggöra
kontrollering av rundhet,
konicitet m. m.

Sålunda visas i fig. 15
en Zeiss’ optimeter med
vågrätt stativ, som ofta
användes för kontrollering.
av diametern hos tolkar,
vilka på grund av sin
längd icke utan svårighet
kunna kontrolleras i
vågrät ställning. I detta
utförande utgör apparaten
ett billigt och
lätthanterligt mätverktyg för
verkstaden.

Fig-. 16 är en Zeiss’
ho-risontaloptimeter anordnad för invändiga
mätningar av passbitar. I
denna form användes op-

Fig. 14. Schematisk bild av Werners mikroluxmätapparat.

Fig 15. Zeiss-optimeter med vågrätt stativ. (Mätning av en cylindertolk.)
