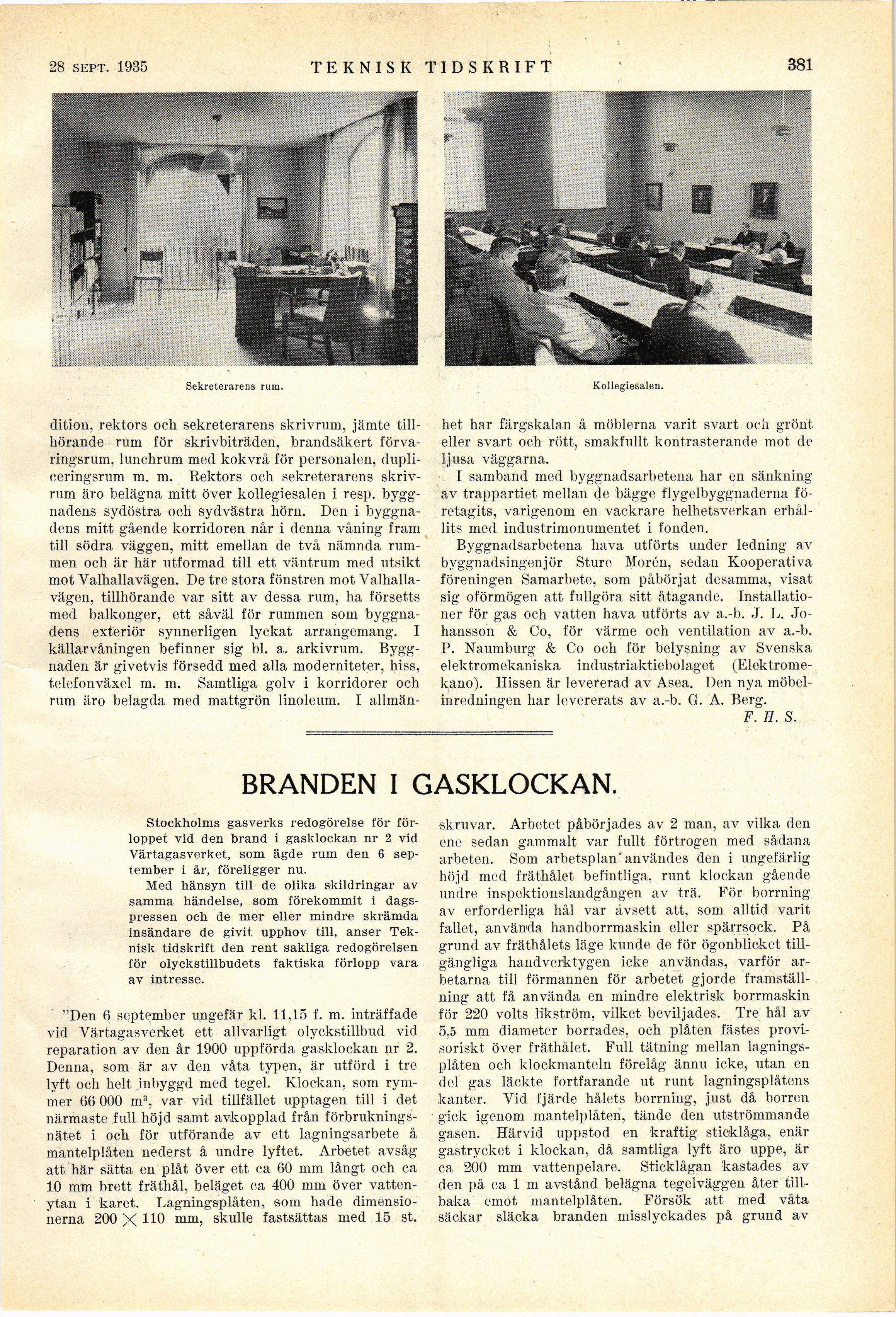

28 sept. 1935

TEKNISK TIDSKRIFT

381

Sekreterarens rum.

dition, rektors och sekreterarens skrivrum, jämte
tillhörande rum för skrivbiträden, brandsäkert
förvaringsrum, lunchrum med kokvrå för personalen,
dupli-ceringsrum m. m. Rektors och sekreterarens
skrivrum äro belägna mitt över kollegiesalen i resp.
byggnadens sydöstra och sydvästra hörn. Den i
byggnadens mitt gående korridoren når i denna våning fram
till södra väggen, mitt emellan de två nämnda
rummen och är här utformad till ett väntrum med utsikt
mot Valhallavägen. De tre stora fönstren mot
Valhallavägen, tillhörande var sitt av dessa rum, ha försetts
med balkonger, ett såväl för rummen som
byggnadens exteriör synnerligen lyckat arrangemang. I
källarvåningen befinner sig bl. a. arkivrum.
Byggnaden är givetvis försedd med alla moderniteter, hiss,
telefonväxel m. m. Samtliga golv i korridorer och
rum äro belagda med mattgrön linoleum. I allmän-

Kollegiesalen.

het har färgskalan å möblerna varit svart och grönt,
eller svart och rött, smakfullt kontrasterande mot de
ljusa väggarna.

I samband med byggnadsarbetena har en sänkning
av trappartiet mellan de bägge flygelbyggnaderna
företagits, varigenom en vackrare helhetsverkan
erhållits med industrimonumentet i fonden.

Byggnadsarbetena hava utförts under ledning av
byggnadsingenjör Sture Morén, sedan Kooperativa
föreningen Samarbete, som påbörjat desamma, visat
sig oförmögen att fullgöra sitt åtagande.
Installationer för gas och vatten hava utförts av a.-b. J. L.
Johansson & Co, för värme och ventilation av a.-b.
P. Naumburg & Co och för belysning av Svenska
elektromekaniska industriaktiebolaget
(Elektrome-kano). Hissen är levererad av Asea. Den nya
möbelinredningen har levererats av a.-b. G. A. Berg.

F.H. S.

BRANDEN I GASKLOCKAN.

Stockholms gasverks redogörelse för
förloppet vid den brand i gasklockan nr 2 vid
Värtagasverket, som ägde rum den 6
september i år, föreligger nu.

Med hänsyn till de olika skildringar av
samma händelse, som förekommit i
dagspressen och de mer eller mindre skrämda
insändare de givit upphov till, anser
Teknisk tidskrift den rent sakliga redogörelsen
för olyckstillbudets faktiska förlopp vara
av intresse.

"Den 6 september ungefär kl. 11,15 f. m. inträffade
vid Värtagasverket ett allvarligt olyckstillbud vid
reparation av den år 1900 uppförda gasklockan nr 2.
Denna, som är av den våta typen, är utförd i tre
lyft och helt inbyggd med tegel. Klockan, som
rymmer 66 000 m3, var vid tillfället upptagen till i det
närmaste full höjd samt avkopplad från
förbrukningsnätet i och för utförande av ett lagningsarbete å
mantelplåten nederst å undre lyftet. Arbetet avsåg
att här sätta en plåt över ett ca 60 mm långt och ca
10 mm brett fräthål, beläget ca 400 mm över
vattenytan i karet. Lagningsplåten, som hade
dimensionerna 200 X HO mm, skulle fastsättas med 15 st.

skruvar. Arbetet påbörjades av 2 man, av vilka den
ene sedan gammalt var fullt förtrogen med sådana
arbeten. Som arbetsplan’användes den i ungefärlig
höjd med fräthålet befintliga, runt klockan gående
undre inspektionslandgången av trä. För borrning
av erforderliga hål var avsett att, som alltid varit
fallet, använda handborrmaskin eller spärrsock. På
grund av fräthålets läge kunde de för ögonblicket
tillgängliga handverktygen icke användas, varför
arbetarna till förmannen för arbetet gjorde
framställning att få använda en mindre elektrisk borrmaskin
för 220 volts likström, vilket beviljades. Tre hål av
5,5 mm diameter borrades, och plåten fästes
provisoriskt över fräthålet. Full tätning mellan
lagnings-plåten och klockmanteln förelåg ännu icke, utan en
del gas läckte fortfarande ut runt lagningsplåtens
kanter. Vid fjärde hålets borrning, just då borren
gick igenom mantelplåten, tände den utströmmande
gasen. Härvid uppstod en kraftig sticklåga, enär
gastrycket i klockan, då samtliga lyft äro uppe, är
ca 200 mm vattenpelare. Sticklågan kastades av
den på ca 1 m avstånd belägna tegelväggen åter
tillbaka emot mantelplåten. Försök att med våta
säckar släcka branden misslyckades på grund av
