410

TEKNISK TIDSKRIFT

"27 april 1935

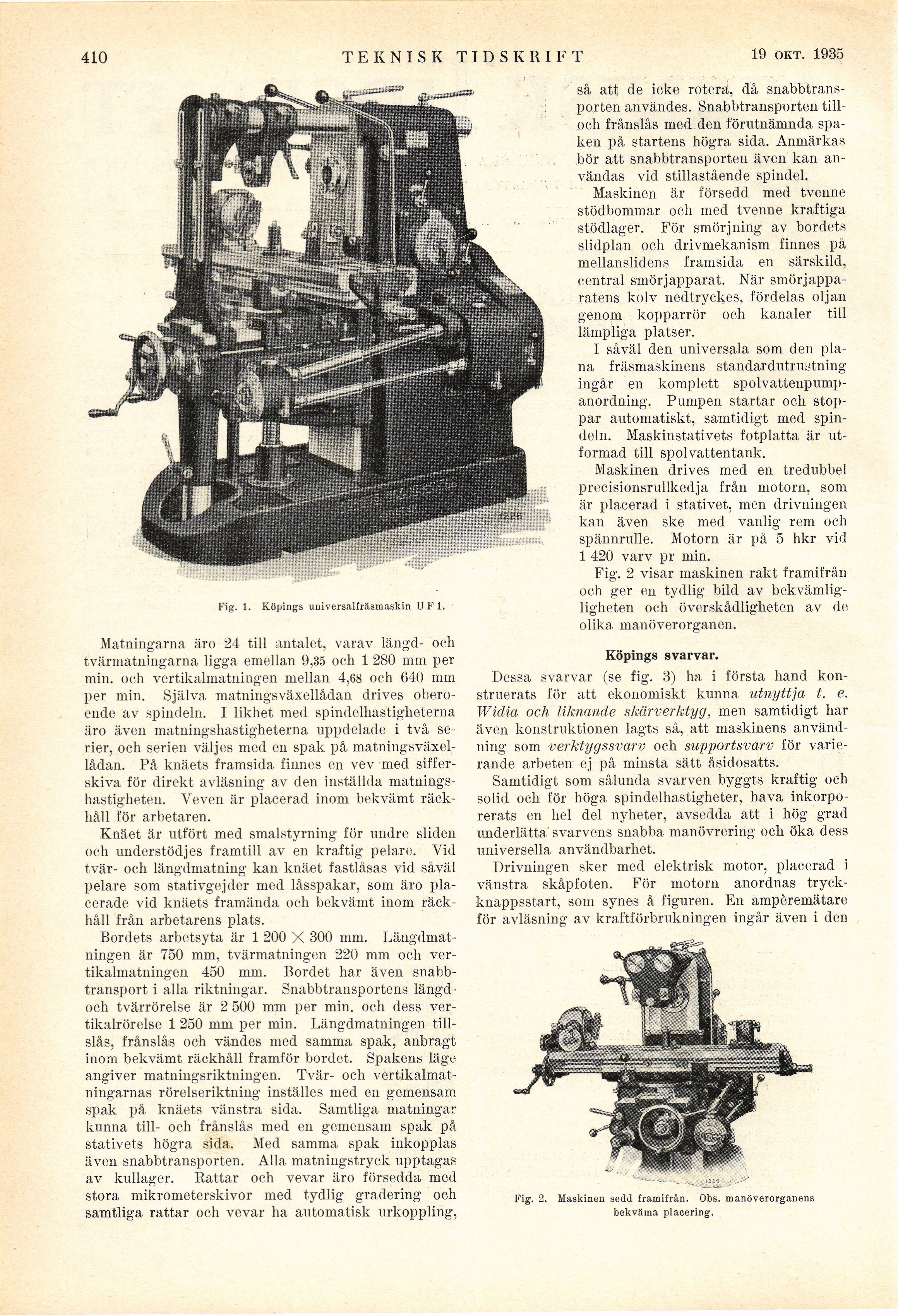

Fig. 1. Köpings universalfräsmaskin U F 1.

Matningarna äro 24 till antalet, varav längd- och
tvärmatningarna ligga emellan 9,35 och 1 280 mm per
min. och vertikalmatningen mellan 4,68 och 640 mm
per min. Själva matningsväxellådan drives
oberoende av spindeln. I likhet med spindelhastigheterna
äro även matningshastigheterna uppdelade i två
serier, och serien väljes med en spak på
matningsväxellådan. På knäets framsida finnes en vev med
siffer-skiva för direkt avläsning av den inställda
matningshastigheten. Veven är placerad inom bekvämt
räckhåll för arbetaren.

Knäet är utfört med smalstyrning för undre sliden
och understödjes framtill av en kraftig pelare. Vid
tvär- och längdmatning kan knäet fastlåsas vid såväl
pelare som stativgejder med låsspakar, som äro
placerade vid knäets framända och bekvämt inom
räckhåll från arbetarens plats.

Bordets arbetsyta är 1 200 X 300 mm.
Längdmatningen är 750 mm, tvärmatningen 220 mm och
vertikalmatningen 450 mm. Bordet har även
snabbtransport i alla riktningar. Snabbtransportens
längd-och tvärrörelse är 2 500 mm per min. och dess
vertikalrörelse 1 250 mm per min. Längdmatningen
till-slås, frånslås och vändes med samma spak, anbragt
inom bekvämt räckhåll framför bordet. Spakens läge
angiver matningsriktningen. Tvär- och
vertikalmatningarnas rörelseriktning inställes med en gemensam
spak på knäets vänstra sida. Samtliga matningar
kunna till- och frånslås med en gemensam spak på
stativets högra sida. Med samma spak inkopplas
även snabbtransporten. Alla matningstryck upptagas
av kullager. Rattar och vevar äro försedda med
stora mikrometerskivor med tydlig gradering och
samtliga rattar och vevar ha automatisk urkoppling,

Fig. 2. Maskinen sedd framifrån. Obs. manöverorganens
bekväma placering.

sa att de icke rotera, då
snabbtransporten användes. Snabbtransporten ti
11-och frånslås med den förutnämnda
spaken på startens högra sida. Anmärkas
bör att snabbtransporten även kan
användas vid stillastående spindel.

Maskinen är försedd med tvenne
stödbommar och med tvenne kraftiga
stödlager. För smörjning av bordets
slidplan och drivmekanism finnes på
mellanslidens framsida en särskild,
central smörj apparat. När smörj
apparatens kolv nedtryckes, fördelas oljan
genom kopparrör och kanaler till
lämpliga platser.

I såväl den universala som den
plana fräsmaskinens standardutrustning
ingår en komplett
spolvattenpump-anordning. Pumpen startar och
stoppar automatiskt, samtidigt med
spindeln. Maskinstativets fotplatta är
utformad till spolvattentank.

Maskinen drives med en tredubbel
precisionsrullkedja från motorn, som
är placerad i stativet, men drivningen
kan även ske med vanlig rem och
spännrulle. Motorn är på 5 hkr vid
1 420 varv pr min.

Fig. 2 visar maskinen rakt framifrån
och ger en tydlig bild av
bekvämlig-ligheten och överskådligheten av de
olika manöverorganen.

Köpings svarvar.

Dessa svarvar (se fig. 3) ha i första hand
konstruerats för att ekonomiskt kunna utnyttja t. e.
Widia och liknande skärverktyg, men samtidigt har
även konstruktionen lagts så, att maskinens
användning som verktygssvarv och supportsvarv för
varierande arbeten ej på minsta sätt åsidosatts.

Samtidigt som sålunda svarven byggts kraftig och
solid och för höga spindelhastigheter, hava
inkorporerats en hel del nyheter, avsedda att i hög grad
underlätta’ svarvens snabba manövrering och öka dess
universella användbarhet.

Drivningen sker med elektrisk motor, placerad i
vänstra skåpfoten. För motorn anordnas
tryckknappsstart, som synes å figuren. En ampèremätare
för avläsning av kraftförbrukningen ingår även i den
