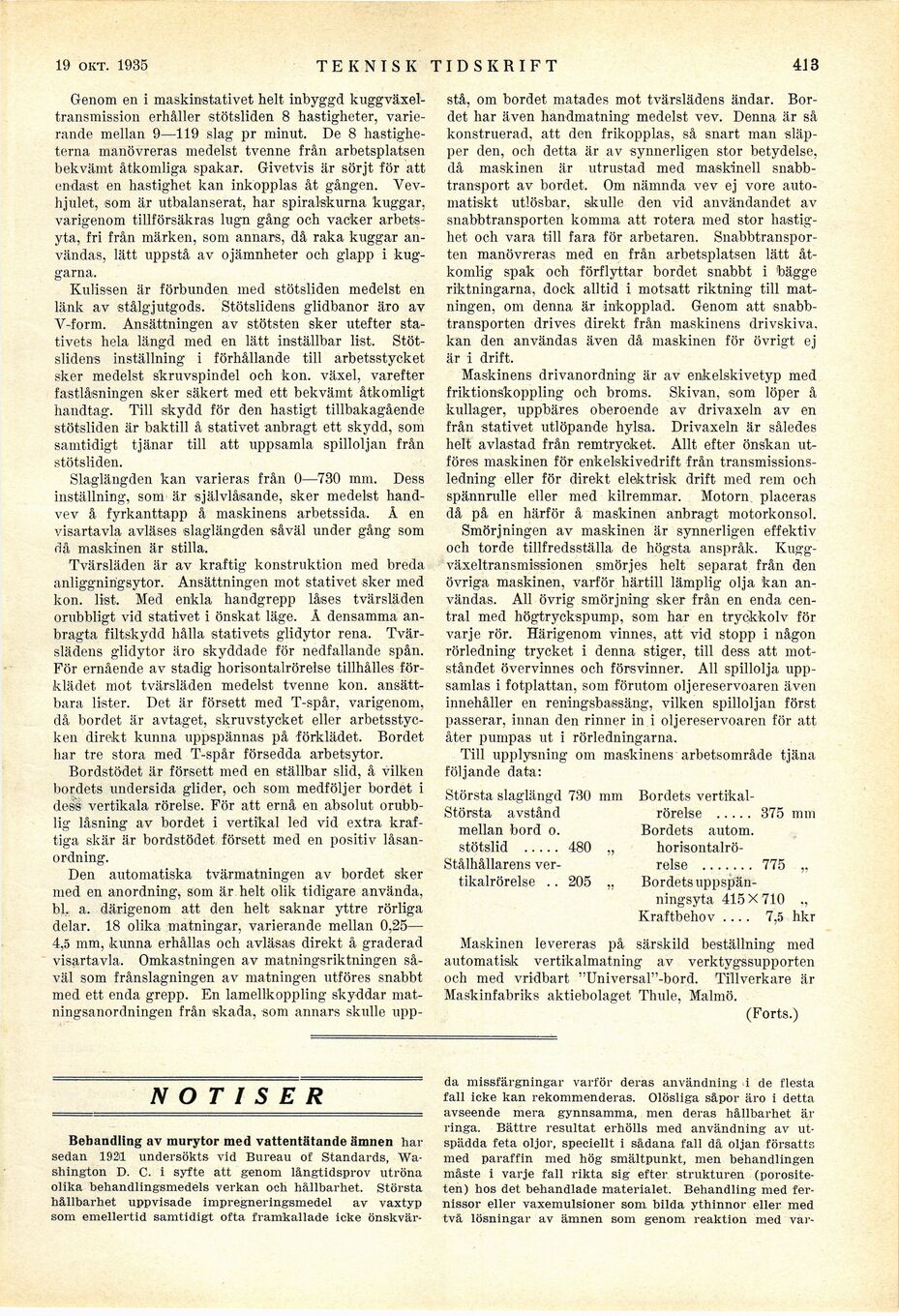

21 sept. 1935
TEKNISK TIDSKRIFT
413
Genom en i maskinstativet helt inbyggd
kuggväxel-transmission erhåller stötsliden 8 hastigheter,
varierande mellan 9—119 slag pr minut. De 8
hastigheterna manövreras medelst tvenne från arbetsplatsen
bekvämt åtkomliga spakar. Givetvis är sörjt för att
endast en hastighet kan inkopplas åt gången.
Vev-hjulet, som är utbalanserat, har spiralskurna kuggar,
varigenom tillförsäkras lugn gång och vacker
arbets-yta, fri från märken, som annars, då raka kuggar
användas, lätt uppstå av ojämnheter och glapp i
kuggarna.
Kulissen är förbunden med stötsliden medelst en
länk av stålgjutgods. Stötslidens glidbanor äro av
V-form. Ansättningen av stötsten sker utefter
stativets hela längd med en lätt inställbar list.
Stötslidens inställning i förhållande till arbetsstycket
sker medelst skruvspindel och kon. växel, varefter
fastlåsningen sker säkert med ett bekvämt åtkomligt
handtag. Till skydd för den hastigt tillbakagående
stötsliden är baktill å stativet anbragt ett skydd, som
samtidigt tjänar till att uppsamla spilloljan från
stötsliden.
Slaglängden kan varieras från 0—730 mm. Dess
inställning, som är självlåsande, sker medelst
handvev å fyrkanttapp å maskinens arbetssida. Å en
visartavla avläses slaglängden såväl under gång som
då maskinen är stilla.
Tvärsläden är av kraftig konstruktion med breda
anliggningsytor. Ansättningen mot stativet sker med
kon. list. Med enkla handgrepp låses tvärsläden
orubbligt vid stativet i önskat läge. Å densamma
anbragta filtskydd hålla stativets glidytor rena.
Tvärslädens glidytor äro skyddade för nedfallande spån.
För ernående av stadig horisontalrörelse tillhålles
förklädet mot tvärsläden medelst tvenne kon.
ansättbara lister. Det är försett med T-spår, varigenom,
då bordet är avtaget, skruvstycket eller
arbetsstycken direkt kunna uppspännas på förklädet. Bordet
har tre stora med T-spår försedda arbetsytor.
Bordstödet är försett med en ställbar slid, å vilken
bordets undersida glider, och som medföljer bordet i
dess vertikala rörelse. För att ernå en absolut
orubblig låsning av bordet i vertikal led vid extra
kraftiga skär är bordstödet försett med en positiv
låsanordning.
Den automatiska tvärmatningen av bordet sker
med en anordning, som är helt olik tidigare använda,
bl. a. därigenom att den helt saknar yttre rörliga
delar. 18 olika matningar, varierande mellan 0,25—
4,5 mm, kunna erhållas och avläsas direkt å graderad
visartavla. Omkastningen av matningsriktningen
såväl som frånslagningen av matningen utföres snabbt
med ett enda grepp. En lamellkoppling skyddar
matningsanordningen från skada, som annars skulle upp-
stå, om bordet matades mot tvärslädens ändar.
Bordet har även handmatning medelst vev. Denna är så
konstruerad, att den frikopplas, så snart man
släpper den, och detta är av synnerligen stor betydelse,
då maskinen är utrustad med maskinell
snabbtransport av bordet. Om nämnda vev ej vore
automatiskt utlösbar, skulle den vid användandet av
snabbtransporten komma att rotera med stor
hastighet och vara till fara för arbetaren.
Snabbtransporten manövreras med en från arbetsplatsen lätt
åtkomlig spak och förflyttar bordet snabbt i bägge
riktningarna, dock alltid i motsatt riktning till
matningen, om denna är inkopplad. Genom att
snabbtransporten drives direkt från maskinens drivskiva,
kan den användas även då maskinen för övrigt ej
är i drift.
Maskinens drivanordning är av enkelskivetyp med
friktionskoppling och broms. Skivan, som löper å
kullager, uppbäres oberoende av drivaxeln av en
från stativet utlöpande hylsa. Drivaxeln är således
helt avlastad från remtrycket. Allt efter önskan
utföres maskinen för enkelskivedrift från
transmissionsledning eller för direkt elektrisk drift med rem och
spännrulle eller med kilremmar. Motorn placeras
då på en härför å maskinen anbragt motorkonsol.
Smörjningen av maskinen är synnerligen effektiv
och torde tillfredsställa de högsta anspråk.
Kugg-växeltransmissionen smörjes helt separat från den
övriga maskinen, varför härtill lämplig olja kan
användas. Ali övrig smörjning sker från en enda
central med högtryckspump, som har en tryckkolv för
varje rör. Härigenom vinnes, att vid stopp i någon
rörledning trycket i denna stiger, till dess att
motståndet övervinnes och försvinner. Ali spillolja
uppsamlas i fotplattan, som förutom oljereservoaren även
innehåller en reningsbassäng, vilken spilloljan först
passerar, innan den rinner in i oljereservoaren för att
åter pumpas ut i rörledningarna.
Till upplysning om maskinens arbetsområde tjäna
följande data:
Största slaglängd 730 mm Bordets vertikal-
Största avstånd rörelse ..... 375 mm
mellan bord o. Bordets autom.
stötslid ..... 480 „ horisontalrö-
Stålhållarens ver- relse ....... 775 „
tikalrörelse .. 205 „ Bordets uppspän-
ningsyta 415X710 ,,
Kraftbehov .... 7,5 hkr
Maskinen levereras på särskild beställning med
automatisk vertikalmatning av verktygssupporten
och med vridbart "Universal"-bord. Tillverkare är
Maskinfabriks aktiebolaget Thule, Malmö.
(Forts.)
NOTISER
Behandling av murytor med vattentätande ämnen har
sedan 1921 undersökts vid Bureau of Standards,
Washington D. C. i syfte att genom långtidsprov utröna
olika behandlingsmedels verkan och hållbarhet. Största
hållbarhet uppvisade impregneringsmedel av vaxtyp
som emellertid samtidigt ofta framkallade icke önskvär-
da missfärgningar varför deras användning i de flesta
fall icke kan rekommenderas. Olösliga såpor äro i detta
avseende mera gynnsamma, men deras hållbarhet är
ringa. Bättre resultat erhölls med användning av
utspädda feta oljor, speciellt i sådana fall då oljan försatts
med paraffin med hög smältpunkt, men behandlingen
måste i varje fall rikta sig efter strukturen
(porositeten) hos det behandlade materialet. Behandling med
fernissor eller vaxemulsioner som. bilda ythinnor eller med
två lösningar av ämnen som genom reaktion med var-
