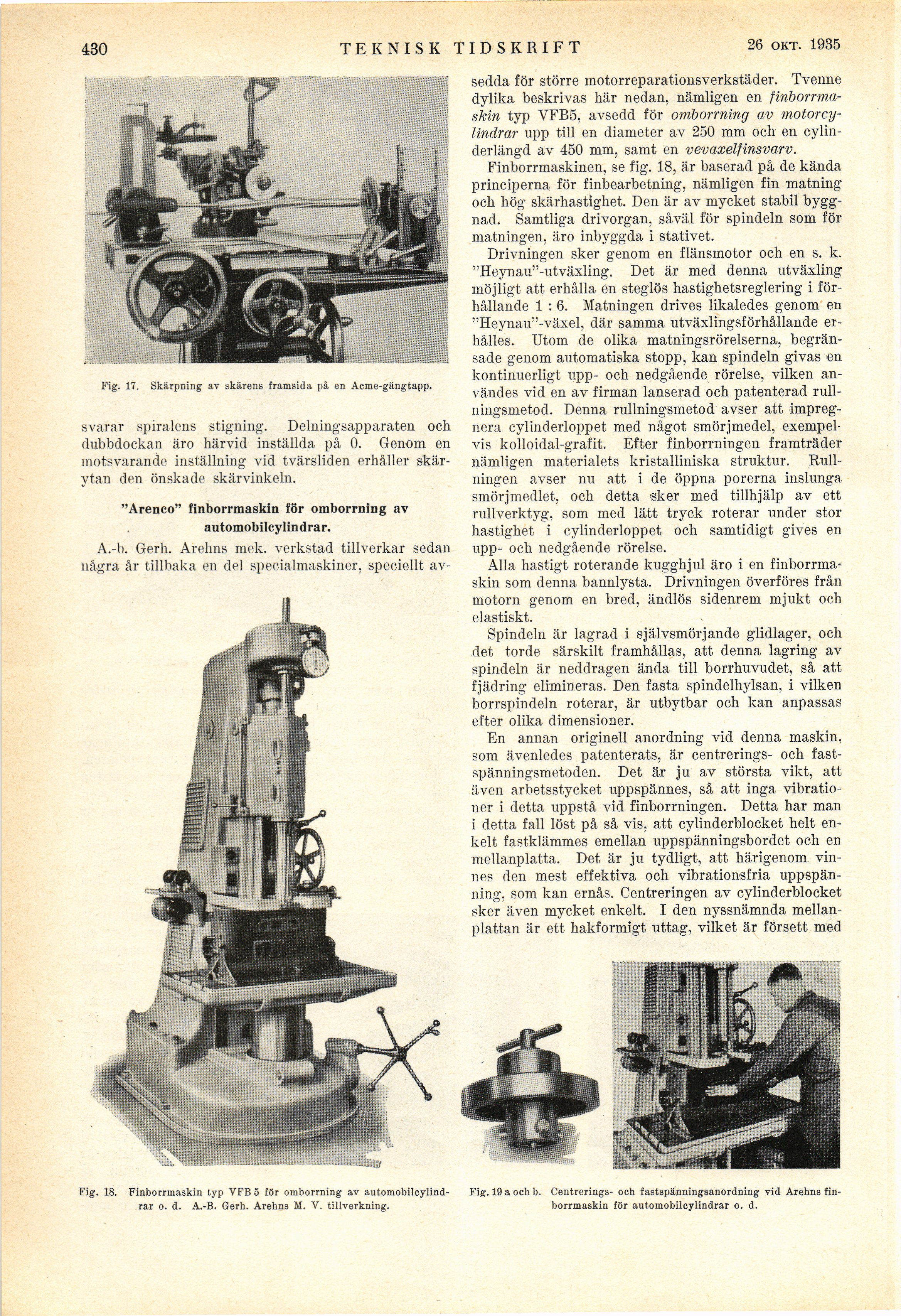

430
TEKNISK TIDSKRIFT
"27 april 1935
Fig. 17. Skärpning av skärens framsida på en Acme-gängtapp.
svarar spiralens stigning. Delningsapparaten och
dubbdockan äro härvid inställda på 0. Genom en
motsvarande inställning vid tvärsliden erhåller
skärytan den önskade skärvinkeln.
"Arenco" finborrmaskin för omborrning av
automobilcylindrar.
A.-b. Gerli. Arehns mek. verkstad tillverkar sedan
några år tillbaka en del specialmaskiner, speciellt av-
sedda för större motorreparationsverkstäder. Tvenne
dylika beskrivas här nedan, nämligen en
finborrmaskin typ VFB5, avsedd för omborrning av
motorcylindrar upp till en diameter av 250 mm och en
cylinderlängd av 450 mm, samt en vevaxelfinsvarv.
Finborrmaskinen, se fig. 18, är baserad på de kända
principerna för finbearbetning, nämligen fin matning
och hög skärhastighet. Den är av mycket stabil
byggnad. Samtliga drivorgan, såväl för spindeln som för
matningen, äro inbyggda i stativet.
Drivningen sker genom en flänsmotor och en s. k.
"Heynau"-utväxling. Det är med denna utväxling
möjligt att erhålla en steglös hastighetsreglering i
förhållande 1 : 6. Matningen drives likaledes genom en
"Heynau"-växel, där samma utväxlingsförhållande
erhålles. Utom de olika matningsrörelserna,
begränsade genom automatiska stopp, kan spindeln givas en
kontinuerligt upp- och nedgående rörelse, vilken
användes vid en av firman lanserad och patenterad
rull-ningsmetod. Denna rullningsmetod avser att
impregnera cylinderloppet med något smörjmedel,
exempelvis kolloidal-grafit. Efter finborrningen framträder
nämligen materialets kristalliniska struktur.
Rullningen avser nu att i de öppna porerna inslunga
smörjmedlet, och detta sker med tillhjälp av ett,
rullverktyg, som med lätt tryck roterar under stor
hastighet i cylinderloppet och samtidigt gives en
upp- och nedgående rörelse.
Alla hastigt roterande kugghjul äro i en
finborrmaskin som denna bannlysta. Drivningen överföres från
motorn genom en bred, ändlös sidenrem mjukt och
elastiskt.
Spindeln är lagrad i självsmörjande glidlager, och
det torde särskilt framhållas, att denna lagring av
spindeln är neddragen ända till borrhuvudet, så att
fjädring elimineras. Den fasta spindelhylsan, i vilken
borrspindeln roterar, är utbytbar och kan anpassas
efter olika dimensioner.
En annan originell anordning vid denna maskin,
som ävenledes patenterats, är centrerings- och
fast-spänningsmetoden. Det är ju av största vikt, att
även arbetsstycket uppspännes, så att inga
vibrationer i detta uppstå vid finborrningen. Detta har man
i detta fall löst på så vis, att cylinderblocket helt
enkelt fastklämmes emellan uppspänningsbordet och en
mellanplatta. Det är ju tydligt, att härigenom
vinnes den mest effektiva och vibrationsfria
uppspän-ning, som kan ernås. Centreringen av cylinderblocket
sker även mycket enkelt. I den nyssnämnda
mellan-plattan är ett hakformigt uttag, vilket är försett med
Fig. 18. Finborrmaskin typ VFB 5 för omborrning av
automobilcylindrar o. d. A.-B. Gerh. Arehns M. V. tillverkning.
Fig. 19 a och b. Centrerings- och fastspänningsanordning vid Arehns
finborrmaskin för automobilcylindrar o. d.
