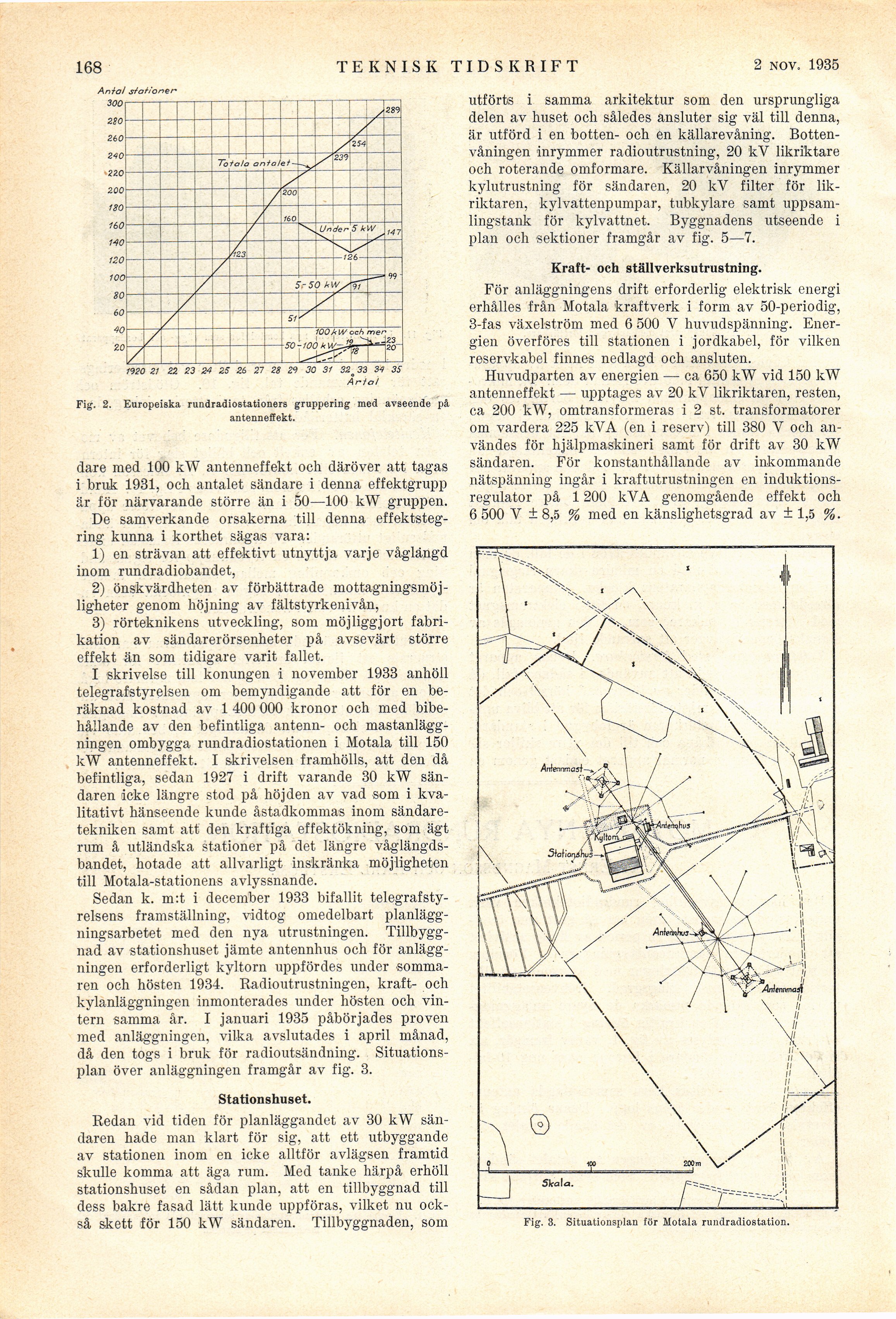

168
TEKNISK TIDSKRIFT
7 sept. 1935
Anlal stationer
300
1920 21 22 23 24 25 26 27 2S 29 30 St 32=33 34 35
Artat
Fig. 2. Europeiska rundradiostationers gruppering med avseende på
antenneffekt.
dare med 100 kW antenneffekt och däröver att tagas
i bruk 1931, och antalet sändare i denna effektgrupp
är för närvarande större än i 50—100 kW gruppen.
De samverkande orsakerna till denna
effektstegring kunna i korthet sägas vara:
1) en strävan att effektivt utnyttja varje våglängd
inom rundradiobandet,
2) önskvärdheten av förbättrade
mottagningsmöjligheter genom höjning av fältstyrkenivån,
3) rörteknikens utveckling, som möjliggjort
fabrikation av sändarerörsenheter på avsevärt större
effekt än som tidigare varit fallet.
i skrivelse till konungen i november 1933 anhöll
telegrafstyrelsen om bemyndigande att för en
beräknad kostnad av 1 400 000 kronor och med
bibehållande av den befintliga antenn- och
mastanläggningen ombygga rundradiostationen i Motala till 150
kW antenneffekt. i skrivelsen framhölls, att den då
befintliga, sedan 1927 i drift varande 30 kW
sändaren icke längre stod på höjden av vad som i
kvalitativt hänseende kunde åstadkommas inom
sändaretekniken samt att den kraftiga effektökning, som ägt
rum å utländska stationer på det längre
våglängdsbandet, hotade att allvarligt inskränka möjligheten
till Motala-stationens avlyssnande.
Sedan k. m:t i december 1933 bifallit
telegrafstyrelsens framställning, vidtog omedelbart
planläggningsarbetet med den nya utrustningen.
Tillbyggnad av stationshuset jämte antennhus och för
anläggningen erforderligt kyltorn uppfördes under
sommaren och hösten 1934. Radioutrustningen, kraft- och
kylanläggningen inmonterades under hösten och
vintern samma år. i januari 1935 påbörjades proven
med anläggningen, vilka avslutades i april månad,
då den togs i bruk för radioutsändning.
Situationsplan över anläggningen framgår av fig. 3.
Stationshuset.
Redan vid tiden för planläggandet av 30 kW
sändaren hade man klart för sig, att ett utbyggande
av stationen inom en icke alltför avlägsen framtid
skulle komma att äga rum. Med tanke härpå erhöll
stationshuset en sådan plan, att en tillbyggnad till
dess bakre fasad lätt kunde uppföras, vilket nu
också skett för 150 kW sändaren. Tillbyggnaden, som
utförts i samma arkitektur som den ursprungliga
delen av huset och således ansluter sig väl till denna,
är utförd i en botten- och en källarevåning.
Bottenvåningen inrymmer radioutrustning, 20 kV likriktare
och roterande omformare. Källarvåningen inrymmer
kylutrustning för sändaren, 20 kV filter för
likriktaren, kylvattenpumpar, tubkylare samt
uppsamlingstank för kylvattnet. Byggnadens utseende i
plan och sektioner framgår av fig. 5—7.
Kraft- och ställverksutrustning.
För anläggningens drift erforderlig elektrisk energi
erhålles från Motala kraftverk i form av 50-periodig,
3-fas växelström med 6 500 Y huvudspänning.
Energien överföres till stationen i jordkabel, för vilken
reservkabel finnes nedlagd och ansluten.
Huvudparten av energien — ca 650 kW vid 150 kW
antenneffekt — upptages av 20 kV likriktaren, resten,
ca 200 kW, omtransformeras i 2 st. transformatorer
om vardera 225 kVA (en i reserv) till 380 Y och
användes för hjälpmaskineri samt för drift av 30 kW
sändaren. För konstanthållande av inkommande
nätspänning ingår i kraftutrustningen en
induktionsregulator på 1 200 kVA genomgående effekt och
6 500 V ± 8,5 % med en känslighetsgrad av ±1,5 %.
Fig. 3. Situationsplan för Motala rundradiostation.
