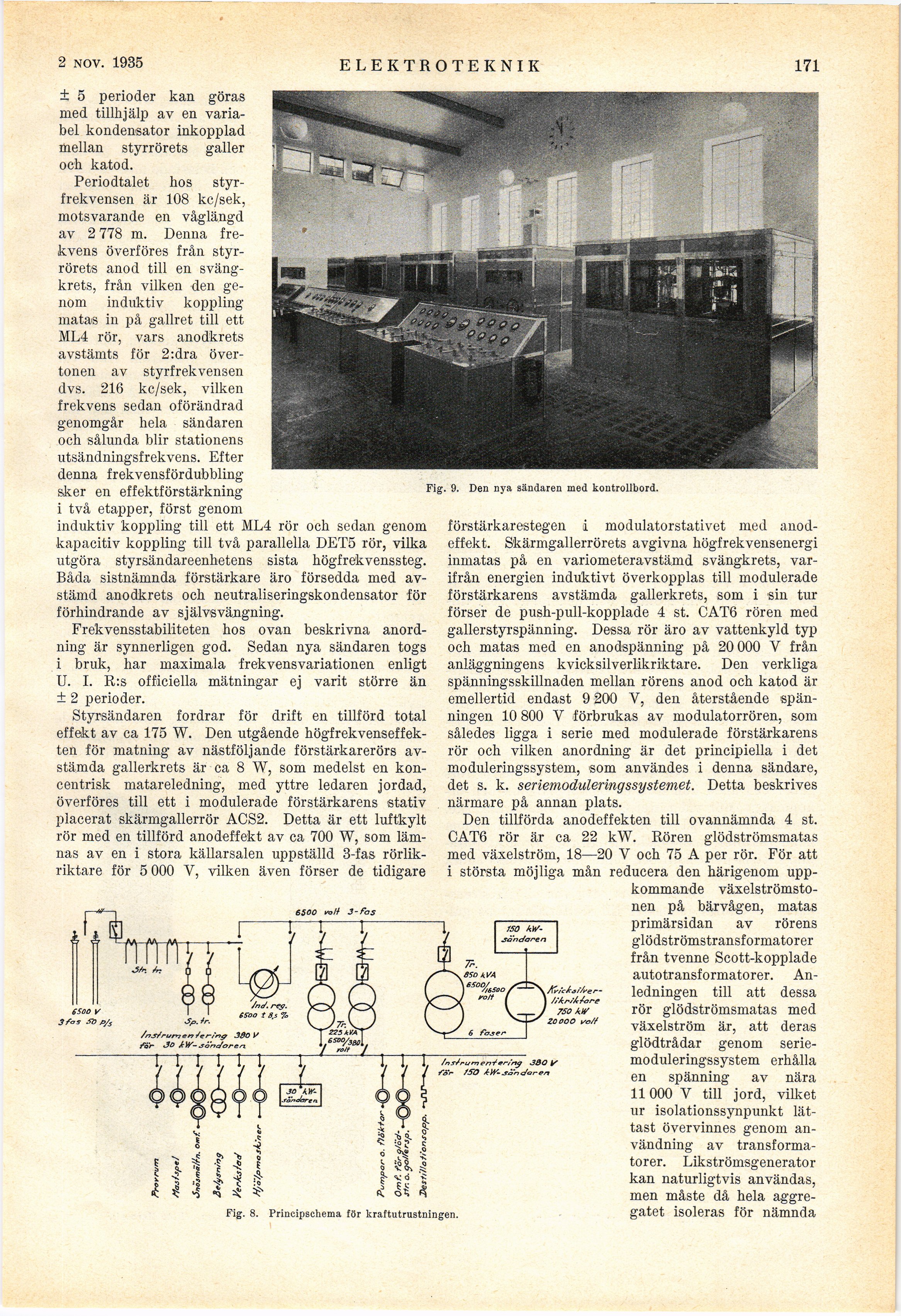

7 sept. 1935
ELEKTROTEKNIK
171
± 5 perioder kan göras
med tillhjälp av en
variabel kondensator inkopplad
mellan styrrörets galler
och katod.
Periodtalet hos
styrfrekvensen är 108 kc/sek,
motsvarande en våglängd
av 2 778 m. Denna
frekvens överföres från
styrrörets anod till en
sväng-krets, från vilken den
genom induktiv koppling
matas in på gallret till ett
ML4 rör, vars anodkrets
avstämts för 2:dra
övertonen av styrfrekvensen
dvs. 216 kc/sek, vilken
frekvens sedan oförändrad
genomgår hela sändaren
och sålunda blir stationens
utsändningsfrekvens. Efter
denna frekvensfördubbling
sker en effektförstärkning
i två etapper, först genom
induktiv koppling till ett ML4 rör och sedan genom
kapacitiv koppling till två parallella DETS rör, vilka
utgöra styrsändareenhetens sista högfrekvenssteg.
Båda sistnämnda förstärkare äro försedda med
avstämd anodkrets och neutraliseringskondensator för
förhindrande av självsvängning.
Frekvensstabiliteten hos ovan beskrivna
anordning är synnerligen god. Sedan nya sändaren togs
i bruk, har maximala frekvensvariationen enligt
U. I. R:s officiella mätningar ej varit större än
± 2 perioder.
Styrsändaren fordrar för drift en tillförd total
effekt av ca 175 W. Den utgående
högfrekvenseffek-ten för matning av nästföljande förstärkarerörs
avstämda gallerkrets är ca 8 W, som medelst en
koncentrisk matareledning, med yttre ledaren jordad,
överföres till ett i modulerade förstärkarens stativ
placerat skärmgallerrör ACS2. Detta är ett luftkylt
rör med en tillförd anodeffekt av ca 700 W, som
lämnas av en i stora källarsalen uppställd 3-fas
rörlik-riktare för 5 000 Y, vilken även förser de tidigare
6S00 vo/J 3-fas
X—c
Principschema för kraftutrustningen.
Fig. 9. Den nya sändaren med kontrollbord.
förstärkarestegen i modulatorstativet med
anodeffekt. Skärmgallerrörets avgivna högfrekvensenergi
inmatas på en variometeravstämd svängkrets,
varifrån energien induktivt överkopplas till modulerade
förstärkarens avstämda gallerkrets, som i sin tur
förser de push-pull-kopplade 4 st. CAT6 rören med
gallerstyrspänning. Dessa rör äro av vattenkyld typ
och matas med en anodspänning på 20 000 V från
anläggningens kvicksilverlikriktare. Den verkliga
spänningsskillnaden mellan rörens anod och katod är
emellertid endast 9 200 V, den återstående
spänningen 10 800 V förbrukas av modulatorrören, som
således ligga i serie med modulerade förstärkarens
rör och vilken anordning är det principiella i det
moduleringssystem, som användes i denna sändare,
det s. k. seriemoduleringssystemet. Detta beskrives
närmare på annan plats.
Den tillförda anodeffekten till ovannämnda 4 st.
CAT6 rör är ca 22 kW. Rören glödströmsmatas
med växelström, 18—20 Y och 75 A per rör. För att
i största möjliga mån reducera den härigenom
uppkommande växelströmstonen på bärvågen, matas
primärsidan av rörens
glödströmstransformatorer
från tvenne Scott-kopplade
autotransformatorer.
Anledningen till att dessa
rör glödströmsmatas med
växelström är, att deras
glödtrådar genom
serie-moduleringssystem erhålla
en spänning av nära
11000 V till jord, vilket
ur isolationssynpunkt
lättast övervinnes genom
användning av
transformatorer. Likströmsgenerator
kan naturligtvis användas,
men måste då hela
aggregatet isoleras för nämnda
