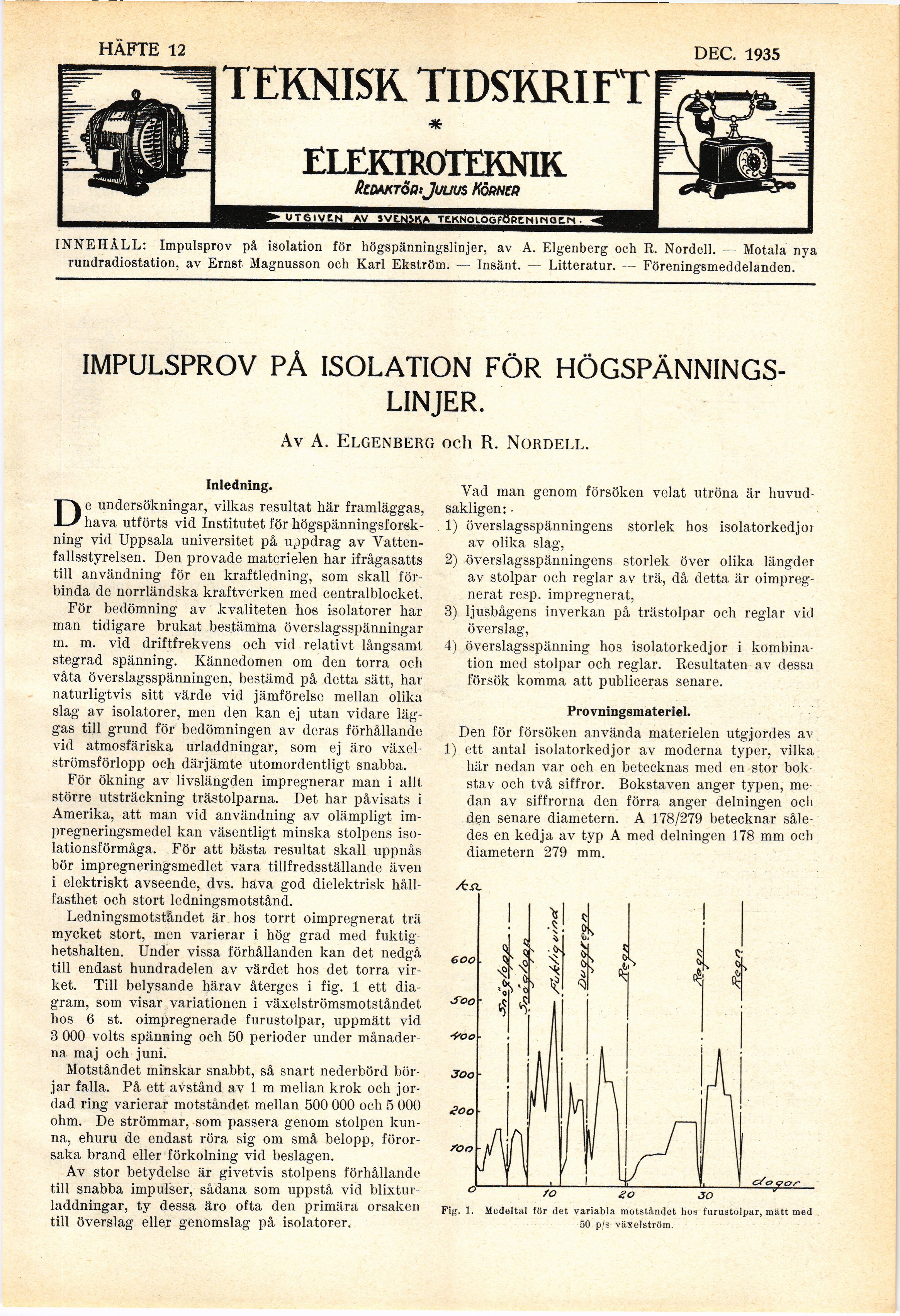

HÄFTE 179
TEKNISK TIDSKRIFT
SEPT. 1935
*
ELEKTROTEKNIK
fooAKTÖßiJuuus Körner
INNEHALL: Impulsprov på isolation för högspänningslinjer, av A. Elgenberg och R. Nordell. — Motala nya
rundradiostation, av Ernst Magnusson och Karl Ekström. — Insänt. — Litteratur. — Föreningsmeddelanden.
IMPULSPROV PÅ ISOLATION FÖR
HÖGSPÄNNINGSLINJER.
Av A. Elgenberg och R. Nordell.
Inledning.
De undersökningar, vilkas resultat här framläggas,
hava utförts vid Institutet för
högspänningsforskning vid Uppsala universitet på uppdrag av
Vattenfallsstyrelsen. Den provade materielen har ifrågasatts
till användning för en kraftledning, som skall
förbinda de norrländska kraftverken med centralblocket.
För bedömning av kvaliteten hos isolatorer har
man tidigare brukat bestämma överslagsspänningar
m. m. vid driftfrekvens och vid relativt långsamt
stegrad spänning. Kännedomen om den torra och
våta överslagsspänningen, bestämd på detta sätt, har
naturligtvis sitt värde vid jämförelse mellan olika
slag av isolatorer, men den kan ej utan vidare
läggas till grund för bedömningen av deras förhållande
vid atmosfäriska urladdningar, som ej äro växel
strömsförlopp och därjämte utomordentligt snabba.
För ökning av livslängden impregnerar man i alli
större utsträckning trästolparna. Det har påvisats i
Amerika, att man vid användning av olämpligt
impregneringsmedel kan väsentligt minska stolpens
isolationsförmåga. För att bästa resultat skall uppnås
bör impregneringsmedlet vara tillfredsställande även
i elektriskt avseende, dvs. hava god dielektrisk
hållfasthet och stort ledningsmotstånd.
Ledningsmotståndet är hos torrt oimpregnerat trä
mycket stort, men varierar i hög grad med
fuktighetshalten. Under vissa förhållanden kan det nedgå
till endast hundradelen av värdet hos det torra vir
ket. Till belysande härav återges i fig. 1 ett
diagram, som visar variationen i växelströmsmotståndet
hos 6 st. oimpregnerade furustolpar, uppmätt vid
3 000 volts spänning och 50 perioder under månader
na maj och juni.
Motståndet minskar snabbt, så snart nederbörd
börjar falla. På ett avstånd av 1 m mellan krok och
jordad ring varierar motståndet mellan 500 000 och 5 000
ohm. De strömmar, som passera genom stolpen
kunna, ehuru de endast röra sig om små belopp,
förorsaka brand eller förkolning vid beslagen.
Av stor betydelse är givetvis stolpens förhållande
till snabba impulser, sådana som uppstå vid
blixturladdningar, ty dessa äro ofta den primära orsaken
till överslag eller genomslag på isolatorer.
Vad man genom försöken velat utröna är
huvudsakligen: •
1) överslagsspänningens storlek hos isolatorkedjor
av olika slag,
2) överslagsspänningens storlek över olika längder
av stolpar och reglar av trä, då detta är
oimpregnerat resp. impregnerat,
3) ljusbågens inverkan på trästolpar och reglar vid
överslag,
4) överslagsspänning hos isolatorkedjor i
kombination med stolpar och reglar. Resultaten av dessa
försök komma att publiceras senare.
Provningsmateriel.
Den för försöken använda materielen utgjordes av
1) ett antal isolatorkedjor av moderna typer, vilka
här nedan var och en betecknas med en stor bok
stav och två siffror. Bokstaven anger typen,
medan av siffrorna den förra anger delningen ocli
den senare diametern. A 178/279 betecknar
således en kedja av typ A med delningen 178 mm och
diametern 279 mm.
Æa.
600
Soo ■
■Voo
Joo
äoo
ro o
2o
JO
Fig. 1. Medeltal för det variabla motståndet hos furustolpar, mätt med
50 p/s växelström.
