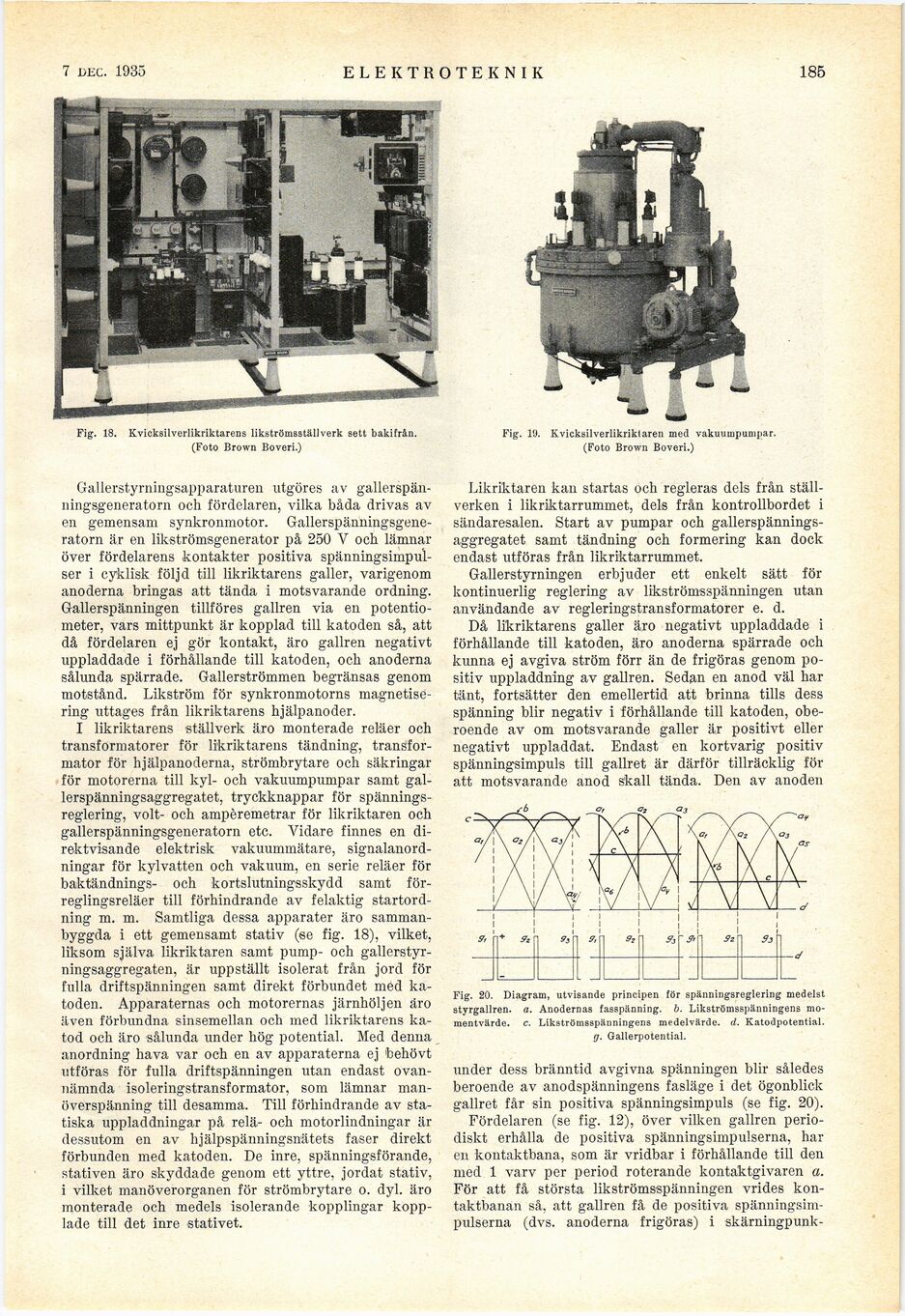

7 sept. 1935 ELEKTRO
Fig. 18. Kvicksilverlikriktarens likströmsställverk sett bakifrån.
(Foto Brown Boveri.)
Gallerstyrningsapparaturen utgöres av
gallerspän-ningsgeneratorn och fördelaren, vilka båda drivas av
en gemensam synkronmotor.
Gallerspänningsgene-ratorn är en likströmsgenerator på 250 Y och lämnar
över fördelarens kontakter positiva
spänningsimpul-ser i cyklisk följd till likriktarens galler, varigenom
anoderna bringas att tända i motsvarande ordning.
Gallerspänningen tillföres gallren via en
potentiometer, vars mittpunkt är kopplad till katoden så, att
då fördelaren ej gör kontakt, äro gallren negativt
uppladdade i förhållande till katoden, och anoderna
sålunda spärrade. Gallerströmmen begränsas genom
motstånd. Likström för synkronmotorns
magnetisering uttages från likriktarens hjälpanoder.
i likriktarens ställverk äro monterade reläer och
transformatorer för likriktarens tändning,
transformator för hjälpanoderna, strömbrytare och säkringar
för motorerna till kyl- och vakuumpumpar samt
gal-lerspänningsaggregatet, tryckknappar för
spänningsreglering, voit- och ampéremetrar för likriktaren och
gallerspänningsgeneratorn etc. Vidare finnes en
direktvisande elektrisk vakuummätare,
signalanordningar för kylvatten och vakuum, en serie reläer för
baktändnings- och kortslutningsskydd samt
för-reglingsreläer till förhindrande av felaktig
startordning m. m. Samtliga dessa apparater äro
sammanbyggda i ett gemensamt stativ (se fig. 18), vilket,
liksom själva likriktaren samt pump- och
gallerstyr-ningsaggregaten, är uppställt isolerat från jord för
fulla driftspänningen samt direkt förbundet med
katoden. Apparaternas och motorernas järnhöljen äro
även förbundna sinsemellan och med likriktarens
katod och äro sålunda under hög potential. Med denna
anordning hava var och en av apparaterna ej behövt
utföras för fulla driftspänningen utan endast
ovannämnda isoleringstransformator, som lämnar
manöverspänning till desamma. Till förhindrande av
statiska uppladdningar på relä- och motorlindningar är
dessutom en av lijälpspänningsnätets faser direkt
förbunden med katoden. De inre, spänningsförande,
stativen äro skyddade genom ett yttre, jordat stativ,
i vilket manöverorganen för strömbrytare o. dyl. äro
monterade och medels isolerande kopplingar
kopplade till det inre stativet.
TEKNIK 185
Fig. 19. Kvicksilverlikriktaren med vakuumpumpar.
(Foto Brown Boveri.)
Likriktaren kan startas och regleras dels från
ställverken i likriktarrummet, dels från kontrollbordet i
sändaresalen. Start av pumpar och
gallerspännings-aggregatet samt tändning och förmering kan dock
endast utföras från likriktarrummet.
Gallerstyrningen erbjuder ett enkelt sätt för
kontinuerlig reglering av likströmsspänningen utan
användande av regleringstransformatorer e. d.
Då likriktarens galler äro negativt uppladdade i
förhållande till katoden, äro anoderna spärrade och
kunna ej avgiva ström förr än de frigöras genom
positiv uppladdning av gallren. Sedan en anod väl har
tänt, fortsätter den emellertid att brinna tills dess
spänning blir negativ i förhållande till katoden,
oberoende av om motsvarande galler är positivt eller
negativt uppladdat. Endast en kortvarig positiv
spänningsimpuls till gallret är därför tillräcklig för
att motsvarande anod skall tända. Den av anoden
Fig. 20. Diagram, utvisande principen för spänningsreglering medelst
styrgallren, a. Anodernas fasspänning, b. Likströmsspänningens
momentvärde. c. Likströmsspänningens medelvärde, d. Katodpotential.
g. Gallerpotential.
under dess bränntid avgivna spänningen blir således
beroende av anodspänningens fasläge i det ögonblick
gallret får sin positiva spänningsimpuls (se fig. 20).
Fördelaren (se fig. 12), över vilken gallren
periodiskt erhålla de positiva spänningsimpulserna, har
en kontaktbana, som är vridbar i förhållande till den
med 1 varv per period roterande kontaktgivaren a.
För att få största likströmsspänningen vrides
kontaktbanan så, att gallren få de positiva
spänningsimpulserna (dvs. anoderna frigöras) i skärningpunk-
