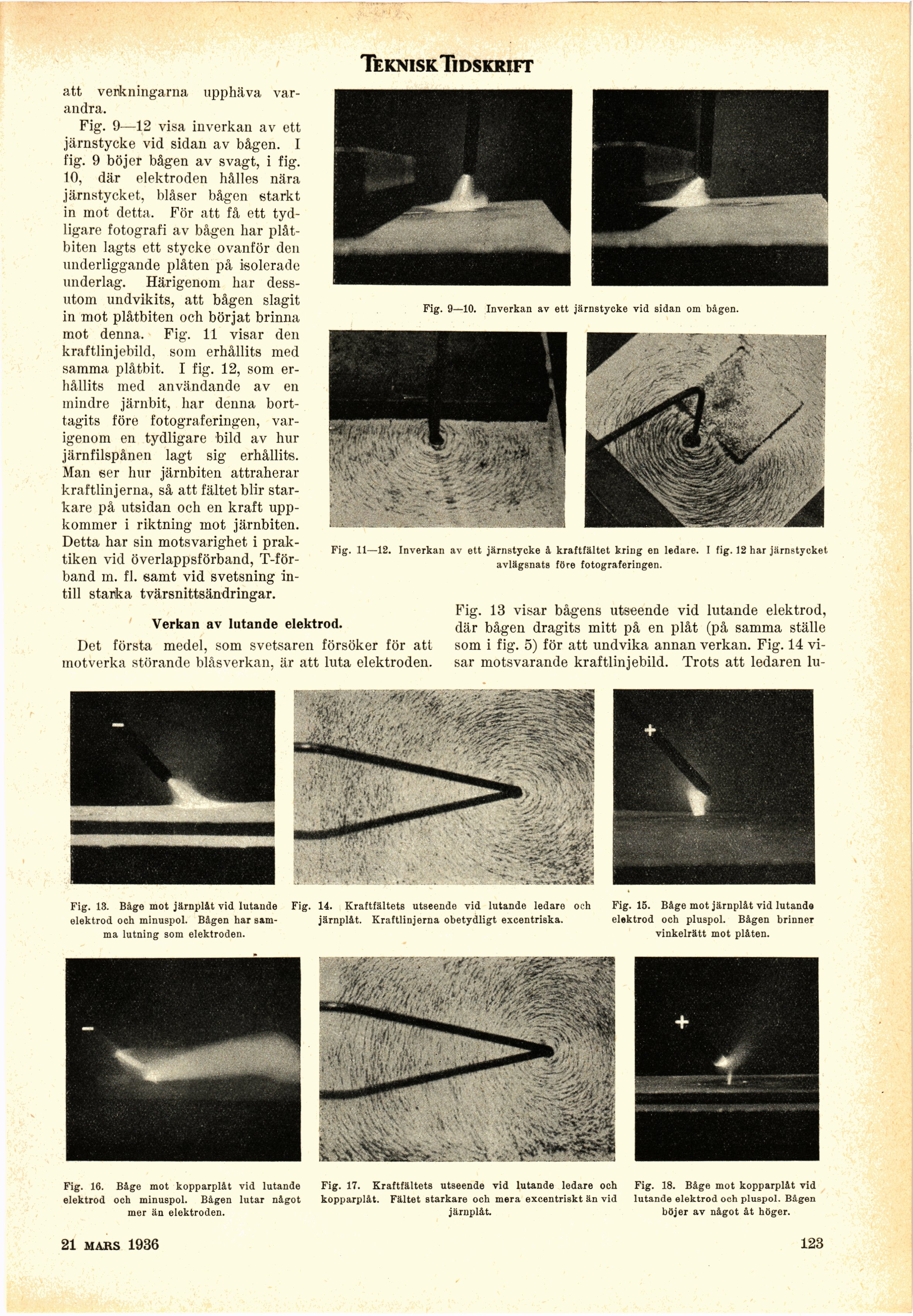

att verkningarna upphäva
varandra.
Fig. 9—12 visa inverkan av ett
järnstycke vid sidan av bågen. 1
fig. 9 böjer bågen av svagt, i fig.
10, där elektroden hålles nära
järnstycket, blåser bågen starkt
in mot detta. För att få ett
tydligare fotografi av bågen har
plåtbiten lagts ett stycke ovanför den
underliggande plåten på isolerade
underlag. Härigenom har
dessutom undvikits, att bågen slagit
in mot plåtbiten och börjat brinna
mot denna. Fig. 11 visar den
kraftlinjebild, som erhållits med
samma plåtbit. I fig. 12, som
erhållits med användande av en
mindre järnbit, liar denna
borttagits före fotograferingen,
varigenom en tydligare bild av hur
järnfilspånen lagt sig erhållits.
Man ser hur järnbiten attraherar
kraftlinjerna, så att fältet blir
starkare på utsidan och en kraft
uppkommer i riktning mot järnbiten.
Detta har sin motsvarighet i
praktiken vid överlappsförband,
T-för-band m. fi. samt vid svetsning
intill starka tvärsnittsändringar.
Fig. 9—10. Inverkan av ett järnstycke vid sidan om bågen.
Fig. 11—12. Inverkan av ett järnstycke å kraftfältet kring en ledare. I fig. 12 har järnstycket
avlägsnats före fotograferingen.
Verkan av lutande elektrod.
Det första medel, som svetsaren försöker för att
motverka störande blåsverkan, är att luta elektroden.
Fig. 13 visar bågens utseende vid lutande elektrod,
där bågen dragits mitt på en plåt (på samma ställe
som i fig. 5) för att undvika annan verkan. Fig. 14
visar motsvarande kraftlinjebild. Trots att ledaren lu-
TekniskTidskrift
Fig. 16. Båge mot kopparplåt vid lutande
elektrod och minuspol. Bågen lutar något
mer än elektroden.
Fig. 13. Båge mot järnplåt vid lutande
elektrod och minuspol. Bågen har
samma lutning som elektroden.
Fig. 14. Kraftfältets utseende vid lutande ledare och
järnplåt. Kraftlinjerna obetydligt excentriska.
Fig. 15. Båge mot järnplåt vid lutande
elektrod och pluspol. Bågen brinner
vinkelrätt mot plåten.
21 mars 1936
123
Fig. 17. Kraftfältets utseende vid lutande ledare och
kopparplåt. Fältet starkare och mera excentriskt än vid
järnplåt.
Fig. 18. Båge mot kopparplåt vid
lutande elektrod och pluspol. Bågen
böjer av något åt höger.
