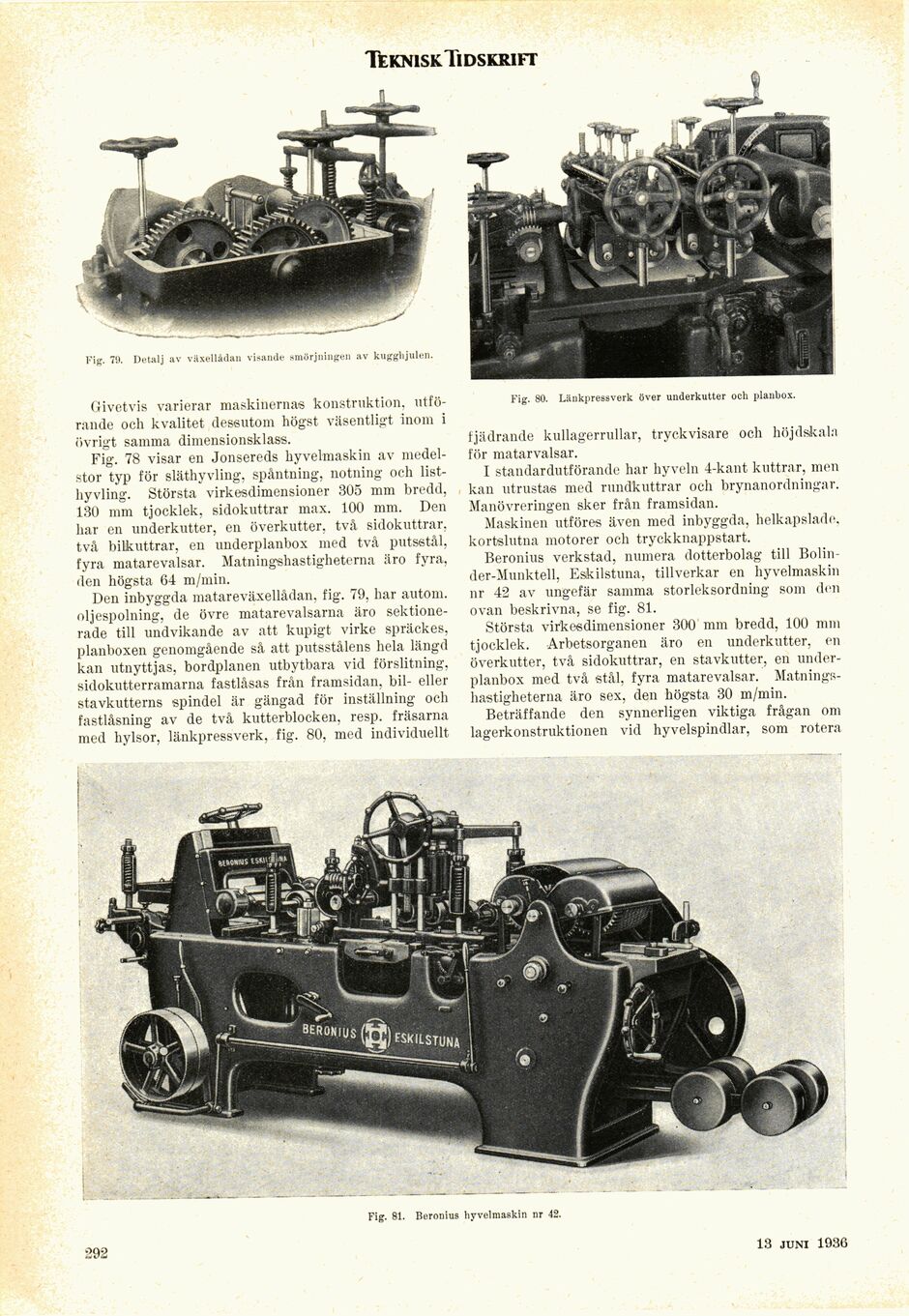

TekniskTi dskrift

Fig. 79. Detalj av växellådan visande smörjningen av kugghjulen.

Givetvis varierar maskinernas konstruktion,
utförande och kvalitet dessutom högst väsentligt inom i
övrigt samma dimensionsklass.

Fig. 78 visar en Jonsereds hyvelmaskin av
medelstor typ för släthyvling, spåntning, nötning och
list-hyvling. Största virkesdimensioner 305 mm bredd,
130 mm tjocklek, sidokuttrar max. 100 mm. Den
har en underkutter, en överkutter, två sidokuttrar,
två bilkuttrar, en underplanbox med två putsstål,
fyra matarevalsar. Matningshastigheterna äro fyra,
den högsta 64 m/min.

Den inbyggda matareväxellådan, fig. 79, har autom.
oljespolning, de övre matarevalsarna äro
sektione-rade till undvikande av att kupigt virke spräckes,
planboxen genomgående så att putsstålens hela längd
kan utnyttjas, bordplanen utbytbara vid förslitning,
sidokutterramarna fastlåsas från framsidan, bil- eller
stavkutterns spindel är gängad för inställning och
fastlåsning av de två kutterblocken, resp. fräsarna
med hylsor, länkpressverk, fig. 80, med individuellt

Fig. 80. Länkpressverk över underkutter och planbox.

fjädrande kullagerrullar, tryckvisare och höjdskaln
för matarvalsar.

I staiidardutförande har hyveln 4-kant kuttrar, men
kan utrustas med rundkuttrar och brynanordningar.
Manövreringen sker från framsidan.

Maskinen utföres även med inbyggda, helkapslade,
kortslutna motorer och tryckknappstart.

Beronius verkstad, numera dotterbolag till
Bolin-der-Munktell, Eskilstuna, tillverkar en hyvelmaskin
nr 42 av ungefär samma storleksordning som den
ovan beskrivna, se fig. 81.

Största virkesdimensioner 300 mm bredd, 100 mm
tjocklek. Arbetsorganen äro en underkutter, en
överkutter, två sidokuttrar, en stavkutter, en
underplanbox med två stål, fyra matarevalsar.
Matningshastigheterna äro sex, den högsta 30 m/min.

Beträffande den synnerligen viktiga frågan om
lagerkonstruktionen vid hyvelspindlar, som rotera

Fig. 81. Beronius hyvelmaskin nr 42.

292 25 april 1936
