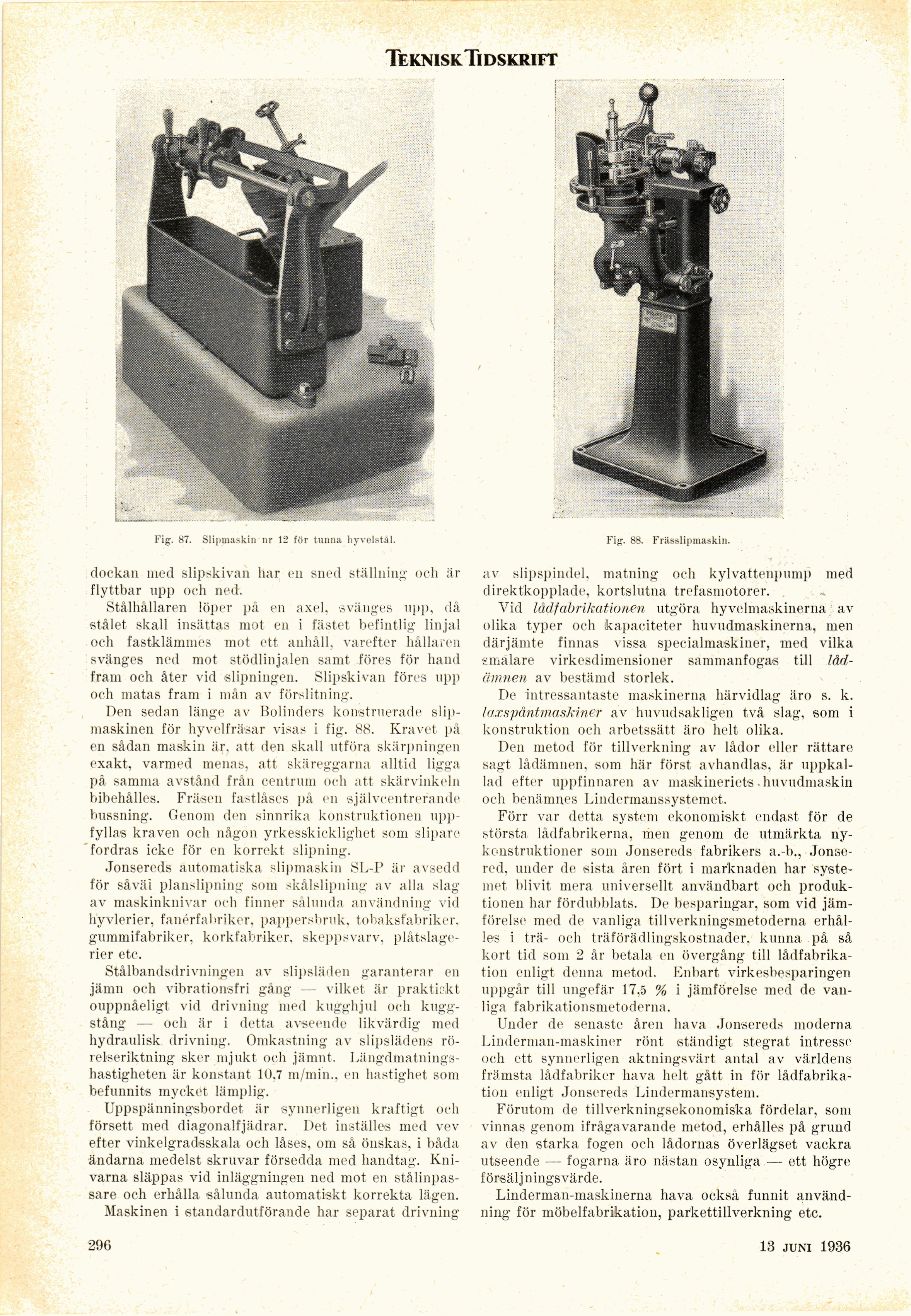

TekniskTi dskrift
Fig. 87. Slipmaskiii nr 12 för tunna hyvelståi.
Fig. 88. Frässlipmaskin.
dockan med slipskivan liar en sned ställning och är
flyttbar upp och ned.
Stålhållaren löper på en axel, svänges upp, då
stålet skall insättas mot en i fästet befintlig linjal
och fastklämmes mot ett anhåll, varefter hållaren
svänges ned mot stödlinjalen samt föres för hand
fram och åter vid slipningen. Slipskivan föres upp
och matas fram i mån av förslitning.
Den sedan länge av Bolinders konstruerade
slip-maskinen för hyvelfräsar visas i fig. 88. Kravet på
en sådan maskin är. att den skall utföra skärpningen
exakt, varmed menas, att skäreggarna alltid ligga
på samma avstånd från centrum och att skärvinkeln
bibehålles. Frasen fastlåses på en självcentrerande
bussning. Genom den sinnrika konstruktionen
uppfyllas kraven och någon yrkesskicklighet som slipare
fordras icke för en korrekt slipning.
.Tonsereds automatiska slipmaskiii SL-P är avsedd
för såväi planslipning som skålslipning av alla slag
av maskinknivar och finner sålunda användning vid
hyvlerier, fanérfabriker, pappersbruk, tobaksfabriker,
gummifabriker, korkfabriker, skeppsvarv,
plåtslagerier etc.
Stålbandsdrivningeri av slipsläden garanterar en
jämn och vibrationsfri gång — vilket är praktiskt
ouppnåeligt vid drivning med kugghjul och
kuggstång — ocli är i detta avseende likvärdig med
hydraulisk drivning. Omkastning av slipslädens
rörelseriktning sker mjukt och jämnt.
Längdmatnings-hastigheten är konstant 10,7 m/min., en hastighet som
befunnits mycket lämplig.
Uppspänningsbordet är synnerligen kraftigt och
försett med diagonalfjädrar. Det inställes med vev
efter vinkelgradsskala och låses, om så önskas, i båda
ändarna medelst skruvar försedda med handtag.
Knivarna släppas vid inläggningen ned mot en
stålinpas-sare och erhålla sålunda automatiskt korrekta lägen.
Maskinen i standardutförande har separat drivning
av slipspindel, matning och kylvattenpump med
direktkopplade, kortslutna trefasmotorer. .
Vid lådfabrikationen utgöra hyvelmaskinerna av
olika typer och kapaciteter huvudmaskinerna, men
därjämte finnas vissa specialmaskiner, med vilka
smalare virkesdimensioner sammanfogas till
låd-ämnen av bestämd storlek.
De intressantaste maskinerna härvidlag äro s. k.
laxspåntmaskiner av huvudsakligen två slag, som i
konstruktion och arbetssätt äro helt olika.
Den metod för tillverkning av lådor eller rättare
sagt lådämnen, som här först avhandlas, är
uppkallad efter uppfinnaren av maskineriets. huvudmaskin
och benämnes Lindermanssystemet.
Förr var detta system ekonomiskt endast för de
största lådfabrikerna, men genom de utmärkta
nykonstruktioner som Jonsereds fabrikers a.-b.,
Jonsered, under de sista åren fört i marknaden har
systemet blivit mera universellt användbart och
produktionen har fördubblats. De besparingar, som vid
jämförelse med de vanliga tillverkningsmetoderna
erhålles i trä- ocli träförädlingskostnader, kunna på så
kort tid som 2 år betala en övergång till
lådfabrika-tion enligt denna metod. Enbart virkesbesparingen
uppgår till ungefär 17,5 % i jämförelse med de
vanliga fabrikationsmetoderna.
Under de senaste åren hava Jonsereds moderna
Linderman-maskiner rönt ständigt stegrat intresse
och ett synnerligen aktningsvärt antal av världens
främsta lådfabriker hava helt gått in för
lådfabrika-tion enligt Jonsereds Lindermansystem.
Förutom de tillverkningsekonomiska fördelar, som
vinnas genom ifrågavarande metod, erhålles på grund
av den starka fogen och lådornas överlägset vackra
utseende — fogarna äro nästan osynliga — ett högre
försäljningsvärde.
Linderman-maskinerna hava också funnit
användning för möbelfabrikation, parkettillverkning etc.
