Teknisk Tidskrift

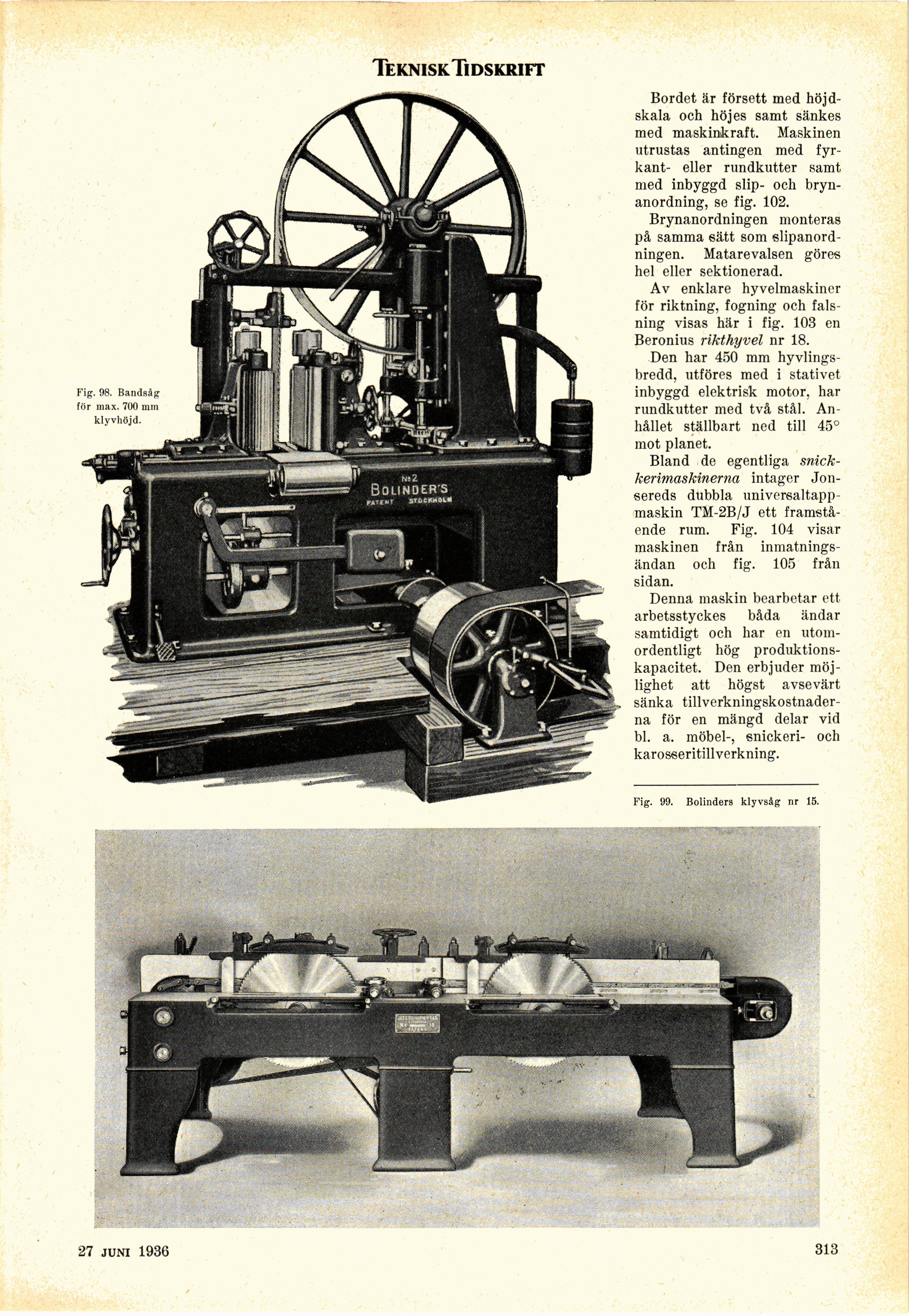

Fig. 98. Bandsäg
för max. 700 mm
kiyvhöjd.
Fig. 99. Bolinders klyvsåg nr 15.
Bordet är försett med
höjd-skala och höjes samt sänkes
med maskinkraft. Maskinen
utrustas antingen med
fyrkant- eller rundkutter samt
med inbyggd slip- och
bryn-anordning, se fig. 102.
Brynanordningen monteras
på samma sätt som
slipanord-ningen. Matarevalsen göres
hel eller sektionerad.
Av enklare hyvelmaskiner
för riktning, fogning och
fals-ning visas här i fig. 103 en
Beronius rikthyvel nr 18.
Den har 450 mm
hyvlings-bredd, utföres med i stativet
inbyggd elektrisk motor, har
rundkutter med två stål.
Anhållet ställbart ned till 45°
mot planet.
Bland de egentliga
snick-kerimaskinerna intager
Jon-sereds dubbla
universaltapp-maskin TM-2B/J ett
framstående rum. Fig. 104 visar
maskinen från
inmatningsändan och fig. 105 från
sidan.
Denna maskin bearbetar ett
arbetsstyckes båda ändar
samtidigt och har en
utomordentligt hög
produktionskapacitet. Den erbjuder
möjlighet att högst avsevärt
sänka
tillverkningskostnaderna för en mängd delar vid
bl. a. möbel-, snickeri- och
karosseritillverkning.
18 juli 1936 .313
