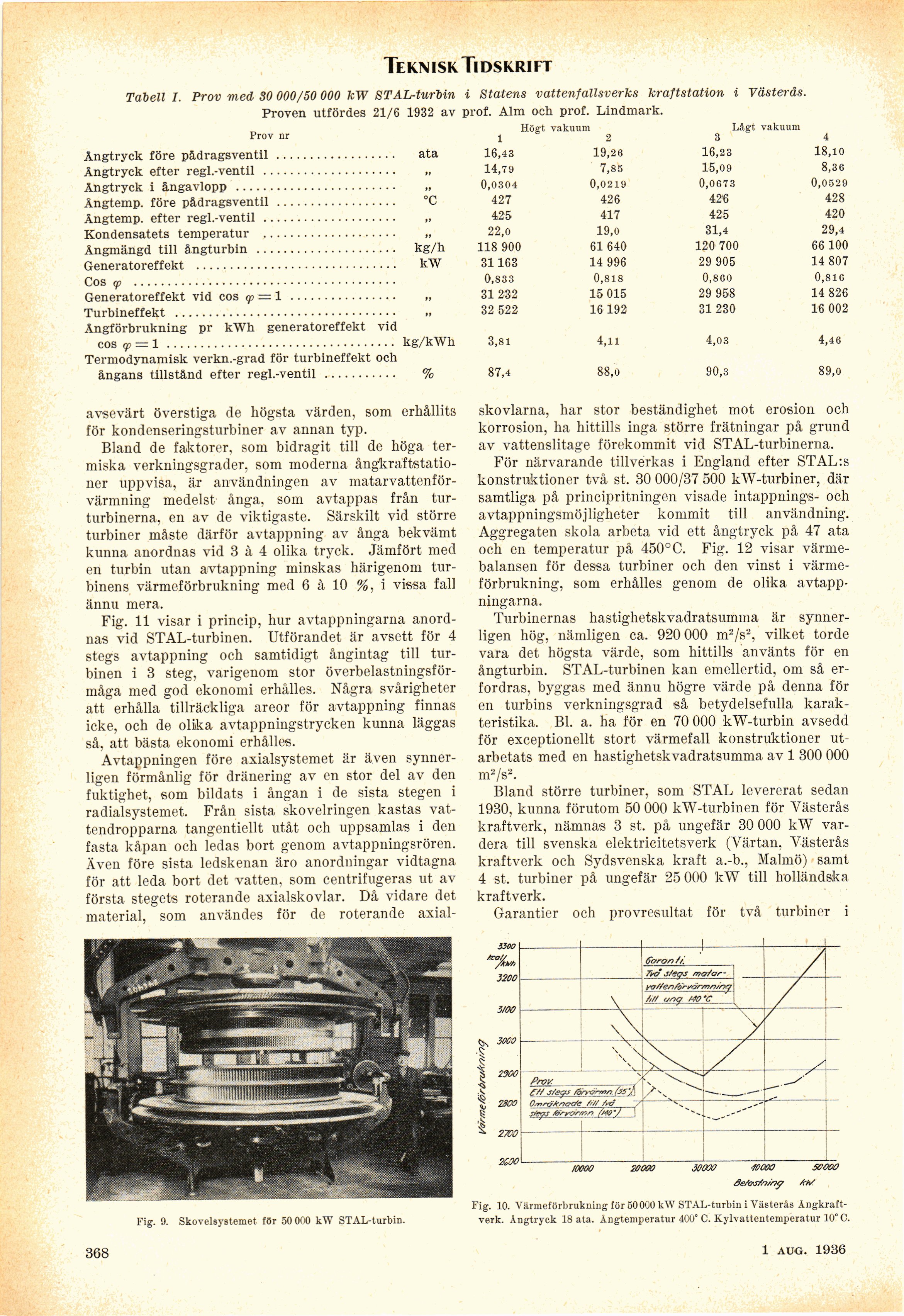

Teknisk Tidskrift
Tabell I. Prov med 30 000/50 000 kW STAL-turbin i Statens vattenfallsverks kraftstation i Västerås.
Proven utfördes 21/6 1932 av prof. Alm och prof. Lindmark.
proy nr Högt vakuum Lågt vakuum
Ångtryck före pådragsventil .................. ata 16,43 19,26 16,23 18,10
Ångtryck efter regl.-ventil .................... a 14,79 7,85 15,09 8,36
Ångtryck i ångavlopp ........................ „ 0,0304 0,0219 0,0673 0,0529
Ångtemp. före pådragsventil .................. °C 427 426 426 428
Ångtemp. efter regl.-ventil .................... >> 425 417 425 420
Kondensatets temperatur .................... it 22,0 19,0 31,4 29,4
Ångmängd till ångturbin ..................... kg/h 118 900 61 640 120 700 66 100
Generatoreffekt .............................. kW 31163 14 996 29 905 14 807
Cos <p ....................................... 0,833 0,818 0,800 0,816
Generatoreffekt vid cos <p — 1 ................ >> 31 232 15 015 29 958 14 826
Turbineffekt ................................. »> 32 522 16 192 31 230 16 002
Ångförbrukning pr kWh generatoreffekt vid
cos q> — 1 .................................. kg/kWh 3,81 4,u 4,03 4,46
Termodynamisk verkn.-grad för turbineffekt och
ångans tillstånd efter regl.-ventil ........... % 87,4 88,0 90,3 89,0
avsevärt överstiga de högsta värden, som erhållits
för kondenseringsturbiner av annan typ.
Bland de faktorer, som bidragit till de höga
termiska verkningsgrader, som moderna
ångkraftstationer uppvisa, är användningen av
matarvattenförvärmning medelst ånga, som avtappas från
turturbinerna, en av de viktigaste. Särskilt vid större
turbiner måste därför avtappning av ånga bekvämt
kunna anordnas vid 3 à 4 olika tryck. Jämfört med
en turbin utan avtappning minskas härigenom
turbinens värmeförbrukning med 6 à 10 %, i vissa fall
ännu mera.
Fig. 11 visar i princip, hur avtappningarna
anordnas vid STAL-turbinen. Utförandet är avsett för 4
stegs avtappning och samtidigt ångintag till
turbinen i 3 steg, varigenom stor
överbelastningsförmåga med god ekonomi erhålles. Några svårigheter
att erhålla tillräckliga areor för avtappning finnas
icke, och de olika avtappningstrycken kunna läggas
så, att bästa ekonomi erhålles.
Avtappningen före axialsystemet är även
synnerligen förmånlig för dränering av en stor del av den
fuktighet, som bildats i ångan i de sista stegen i
radialsystemet. Från sista skovelringen kastas
vattendropparna tangentiellt utåt och uppsamlas i den
fasta kåpan och ledas bort genom avtappningsrören.
Även före sista ledskenan äro anordningar vidtagna
för att leda bort det vatten, som centrifugeras ut av
första stegets roterande axialskovlar. Då vidare det
material, som användes för de roterande axial-
skovlarna, har stor beständighet mot erosion och
korrosion, ha hittills inga större frätningar på grund
av vattenslitage förekommit vid STAL-turbinerna.
För närvarande tillverkas i England efter STAL:s
konstruktioner två st. 30 000/37 500 kW-turbiner, där
samtliga på principritningen visade intappnings- och
avtappningsmöjligheter kommit till användning.
Aggregaten skola arbeta vid ett ångtryck på 47 ata
och en temperatur på 450°C. Fig. 12 visar
värmebalansen för dessa turbiner och den vinst i
värmeförbrukning, som erhålles genom de olika
avtappningarna.
Turbinernas hastighetskvadratsumma är
synnerligen hög, nämligen ca. 920 000 m2/s2, vilket torde
vara det högsta värde, som hittills använts för en
ångturbin. STAL-turbinen kan emellertid, om så
erfordras, byggas med ännu högre värde på denna för
en turbins verkningsgrad så betydelsefulla
karak-teristika. Bl. a. ha för en 70 000 kW-turbin avsedd
för exceptionellt stort värmefall konstruktioner
utarbetats med en hastighetskvadratsumma av 1 300 000
m2/s2.
Bland större turbiner, som STAL levererat sedan
1930, kunna förutom 50 000 kW-turbinen för Västerås
kraftverk, nämnas 3 st. på ungefär 30 000 kW
vardera till svenska elektricitetsverk (Värtan, Västerås
kraftverk och Sydsvenska kraft a.-b., Malmö) samt
4 st. turbiner på ungefär 25 000 kW till holländska
kraftverk.
Garantier och provresultat för två turbiner i
Fig. 9. Skovelsystemet för 50 000 kW STAL-turbin.
S3<x>
fra//
/AM.
3200
fes 3000
^ 2S00
1
* 2700
Saron //.’_
Tro j/eqrs_ ma/ar
YoS/enförrår/nn/hsf
30000 40000 5COOO
Se/&s/s7//?p Scht
O/nrö/cnac/c /’// /ro ~7
S/&7S föryormn feo*/ [
368
Fig. 10. Värmeförbrukning för 50000 kW STAL-turbin i Västerås
Ångkraftverk. Ångtryck 18 ata. Ångtemperatur 400° C. Kylvattentemperatur 10° C
