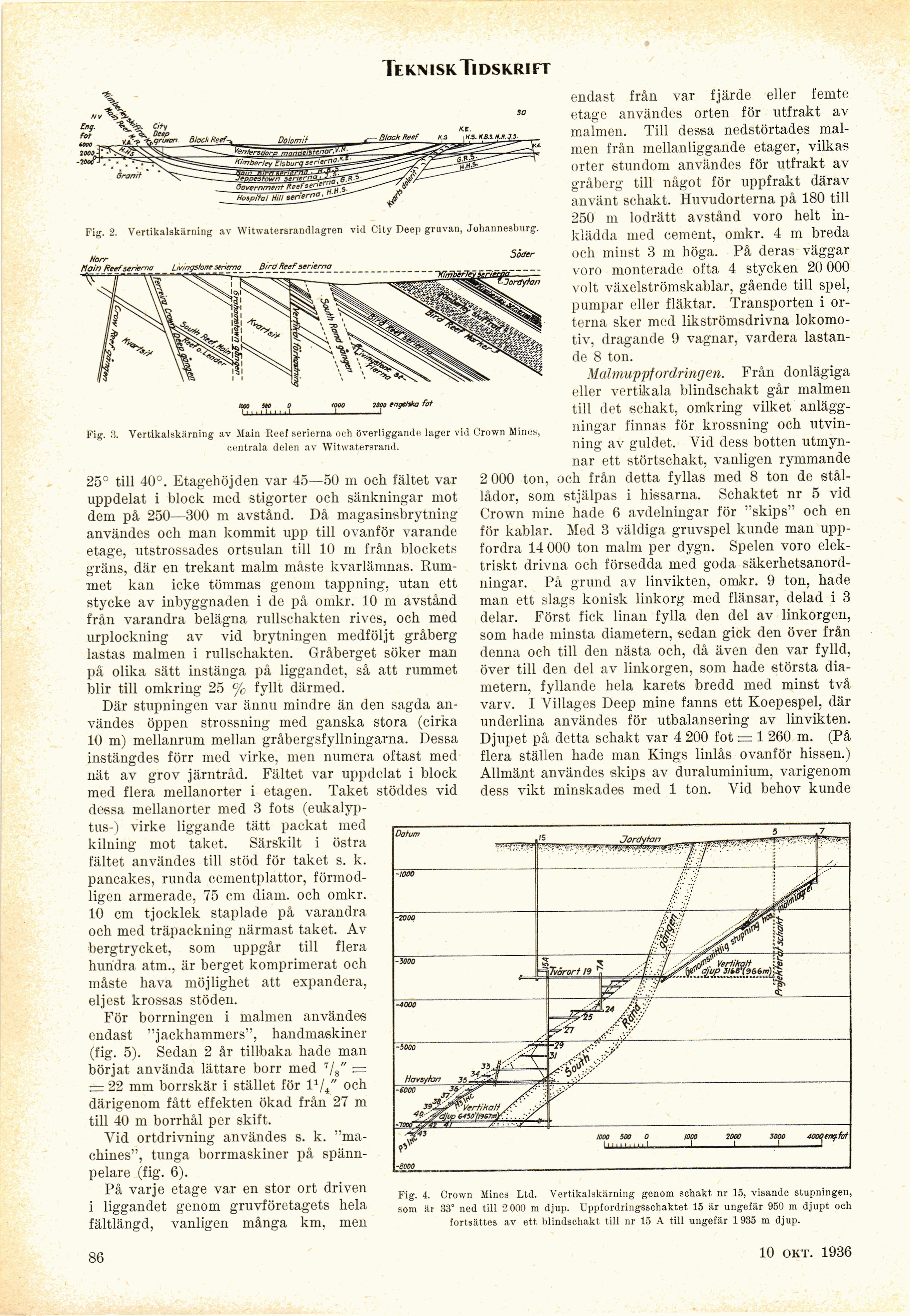

Te kn i sk Ti ds kri ft
Fig. 2. Vertikalskärning av Witwatersrandlagren via City Deep gruvan, Johannesburg.
7000 engdska foi
Fig. 3. Vertikalskärning av Main Reef serierna oeh överliggande lager viil Crown
centrala delen av Witwatersrand.
25° till 40°. Etagehöjden var 45—50 m och fältet var
uppdelat i block med stigorter och sänkningar mot
dem på 250—300 m avstånd. Då magasinsbrytning
användes och man kommit upp till ovanför varande
etage, utstrossades ortsulan till 10 m från blockets
gräns, där en trekant malm måste kvarlämnas.
Rummet kan icke tömmas genom tappning, utan ett
stycke av inbyggnaden i de på omkr. 10 m avstånd
från varandra belägna rullschakten rives, och med
urplockning av vid brytningen medföljt
gråberg-lastas malmen i rullschakten. Gråberget söker man
på olika sätt instänga på liggandet, så att rummet
blir till omkring 25 % fyllt därmed.
Där stupningen var ännu mindre än den sagda
användes öppen strossning med ganska stora (cirka
10 m) mellanrum mellan gråbergsfyllningarna. Dessa
instängdes förr med virke, men numera oftast med
nät av grov järntråd. Fältet var uppdelat i block
med flera mellanorter i etagen. Taket stöddes vid
dessa mellanorter med 3 fots
(eukalyp-tus-) virke liggande tätt packat med
kilning mot taket. Särskilt i östra
fältet användes till stöd för taket s. k.
pancakes, runda cementplattor,
förmodligen armerade, 75 cm diam. och omkr.
10 cm tjocklek staplade på varandra
och med träpackning närmast taket. Av
bergtrycket, som uppgår till flera
hundra atm., är berget komprimerat och
måste hava möjlighet att expandera,
eljest krossas stöden.
För borrningen i malmen användes
endast "jackhammers", handmaskiner
(fig. 5). Sedan 2 år tillbaka hade man
börjat använda lättare borr med 7/8" =
= 22 mm borrskär i stället för l1/*" och
därigenom fått effekten ökad från 27 m
till 40 m borrhål per skift.
Vid ortdrivning användes s. k.
"ma-chines", tunga borrmaskiner på
spänn-pelare (fig. 6).
På varje etage var en stor ort driven
i liggandet genom gruvföretagets hela
fältlängd, vanligen många km, men
endast från var fjärde eller femte
etage användes orten för utfrakt av
malmen. Till dessa nedstörtades
malmen från mellanliggande etager, vilkas
orter stundom användes för utfrakt av
gråberg till något för uppfrakt därav
använt schakt. Huvudorterna på 180 till
250 in lodrätt avstånd voro helt
inklädda med cement, omkr. 4 m breda
och minst 3 m höga. På deras väggar
voro monterade ofta 4 stycken 20 000
voit växelströmskablar, gående till spel,
pumpar eller fläktar. Transporten i
orterna sker med likströmsdrivna
lokomotiv, dragande 9 vagnar, vardera
lastande 8 ton.
Malmuppfordringen. Från donlägiga
eller vertikala blindschakt går malmen
till det schakt, omkring vilket
anläggningar finnas för krossning och
utvinning av guldet. Vid dess botten
utmynnar ett störtschakt, vanligen rymmande
2 000 ton, och från detta fyllas med 8 ton de
stållådor, som stjälpas i hissarna. Schaktet nr 5 vid
Crown mine hade 6 avdelningar för "skips" och en
för kablar. Med 3 väldiga gruvspel kunde man
uppfordra 14 000 ton malm per dygn. Spelen voro
elektriskt drivna och försedda med goda
säkerhetsanordningar. På grund av linvikten, omkr. 9 ton, hade
man ett slags konisk linkorg med flänsar, delad i 3
delar. Först fick linan fylla den del av linkorgen,
som hade minsta diametern, sedan gick den över från
denna och till den nästa och, då även den var fylld,
över till den del av linkorgen, som hade största
diametern, fyllande bela karets bredd med minst två
varv. I Villages Deep mine fanns ett Koepespel, där
underlina användes för utbalansering av linvikten.
Djupet på detta schakt var 4 200 fot — 1 260 m. (På
flera ställen hade man Kings linlås ovanför hissen.)
Allmänt användes skips av duraluminium, varigenom
dess vikt minskades med 1 ton. Vid behov kunde
Fig. 4. Crown Mines Ltd. Vertikalskärning genom schakt nr 15, visande stupningen,
som är 33° ned till 2000 m djup. Uppfordringsschaktet 15 är ungefär 950 m djupt och
fortsättes av ett blindschakt till nr 15 A till ungefär 1935 m djup.
86
10 okt. 1936
