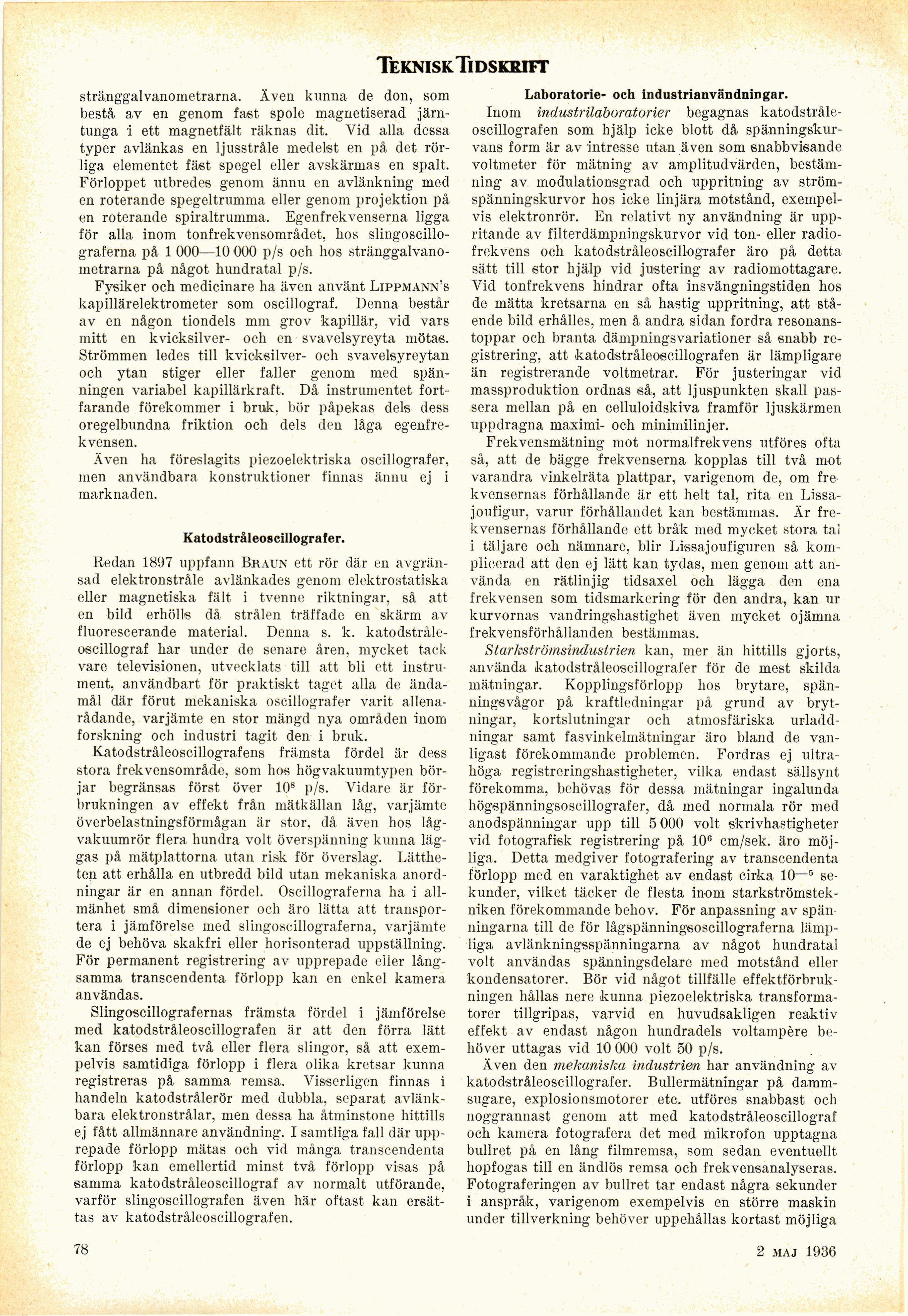

stränggalvanometrarna. Även kunna de don, som
bestå av en genom fast spole magnetiserad
järntunga i ett magnetfält räknas dit. Vid alla dessa
typer avlänkas en ljusstråle medelst en på det
rörliga elementet fäst spegel eller avskärmas en spalt.
Förloppet utbredes genom ännu en avlänkning med
en roterande spegeltrumma eller genom projektion på
en roterande spiraltrumma. Egenfrekvenserna ligga
för alla inom tonfrekvensområdet, hos
slingoscillograferna på 1 000—10 000 p/s och hos
stränggalvanometrarna på något hundratal p/s.
Fysiker och medicinare ha även använt Lippmann’s
kapillärelektrometer som oscillograf. Denna består
av en någon tiondels mm grov kapillär, vid vars
mitt en kvicksilver- och en svavelsyreyta mötas.
Strömmen ledes till kvicksilver- och svavelsyreytan
och ytan stiger eller faller genom med
spänningen variabel kapillärkraft. Då instrumentet
fortfarande förekommer i bruk, bör påpekas dels dess
oregelbundna friktion och dels den låga
egenfrekvensen.
Även ha föreslagits piezoelektriska oscillografer,
men användbara konstruktioner finnas ännu ej i
marknaden.
Katodstråleoscillografer.
Redan 1897 uppfann Braun ett rör där en
avgränsad elektronstråle avlänkades genom elektrostatiska
eller magnetiska fält i tvenne riktningar, så att
en bild erhölls då strålen träffade en skärm av
fluorescerande material. Denna s. k.
katodstråleoscillograf har under de senare åren, mycket tack
vare televisionen, utvecklats till att bli ett
instrument, användbart för praktiskt taget alla de
ändamål där förut mekaniska oscillografer varit
allenarådande, varjämte en stor mängd nya områden inom
forskning och industri tagit den i bruk.
Katodstråleoscillografens främsta fördel är dess
stora frekvensområde, som hos högvakuumtypen
börjar begränsas först över 108 p/s. Vidare är
förbrukningen av effekt från mätkällan låg, varjämte
överbelastningsförmågan är stor, då även hos
lågvakuumrör flera hundra volt överspänning kunna
läggas på mätplattorna utan risk för överslag.
Lättheten att erhålla en utbredd bild utan mekaniska
anordningar är en annan fördel. Oscillograferna ha i
allmänhet små dimensioner och äro lätta att
transportera i jämförelse med slingoscillograferna, varjämte
de ej behöva skakfri eller horisonterad uppställning.
För permanent registrering av upprepade eller
långsamma transcendenta förlopp kan en enkel kamera
användas.
Slingoscillografernas främsta fördel i jämförelse
med katodstråleoscillografen är att den förra lätt
kan förses med två eller flera slingor, så att
exempelvis samtidiga förlopp i flera olika kretsar kunna
registreras på samma remsa. Visserligen finnas i
handeln katodstrålerör med dubbla, separat
avlänkbara elektronstrålar, men dessa ha åtminstone hittills
ej fått allmännare användning. I samtliga fall där
upprepade förlopp mätas och vid många transcendenta
förlopp kan emellertid minst två förlopp visas på
samma katodstråleoscillograf av normalt utförande,
varför slingoscillografen även här oftast kan
ersättas av katodstråleoscillografen.
Laboratorie- och industrianvändningar.
Inom industrilaboratorier begagnas
katodstråleoscillografen som hjälp icke blott då
spänningskurvans form är av intresse utan även som snabbvisande
voltmeter för mätning av amplitudvärden,
bestämning av modulationsgrad och uppritning av
ström-spänningskurvor hos icke linjära motstånd,
exempelvis elektronrör. En relativt ny användning är
uppritande av filterdämpningskurvor vid ton- eller
radiofrekvens och katodstråleoscillografer äro på detta
sätt till stor hjälp vid justering av radiomottagare.
Vid tonfrekvens hindrar ofta insvängningstiden hos
de mätta kretsarna en så hastig uppritning, att
stående bild erhålles, men å andra sidan fordra
resonanstoppar och branta dämpningsvariationer så snabb
registrering, att katodstråleoscillografen är lämpligare
än registrerande voltmetrar. För justeringar vid
massproduktion ordnas så, att ljuspunkten skall
passera mellan på en celluloidskiva framför ljuskärmen
uppdragna maximi- och minimilinjer.
Frekvensmätning mot normalfrekvens utföres ofta
så, att de bägge frekvenserna kopplas till två mot
varandra vinkelräta plattpar, varigenom de, om
frekvensernas förhållande är ett helt tal, rita en
Lissajoufigur, varur förhållandet kan bestämmas. Är
frekvensernas förhållande ett bråk med mycket stora tal
i täljare och nämnare, blir Lissajoufiguren så
komplicerad att den ej lätt kan tydas, men genom att
använda en rätlinjig tidsaxel och lägga den ena
frekvensen som tidsmarkering för den andra, kan ur
kurvornas vandringshastighet även mycket ojämna
frekvensförhållanden bestämmas.
Starkströmsindustrien kan, mer än hittills gjorts,
använda katodstråleoscillografer för de mest skilda
mätningar. Kopplingsförlopp hos brytare,
spänningsvågor på kraftledningar på grund av
brytningar, kortslutningar och atmosfäriska
urladdningar samt fasvinkelmätningar äro bland de
vanligast förekommande problemen. Fordras ej
ultrahöga registreringshastigheter, vilka endast sällsynt
förekomma, behövas för dessa mätningar ingalunda
högspänningsoscillografer, då med normala rör med
anodspänningar upp till 5 000 volt skrivhastigheter
vid fotografisk registrering på 106 cm/sek. äro
möjliga. Detta medgiver fotografering av transcendenta
förlopp med en varaktighet av endast cirka 10–5
sekunder, vilket täcker de flesta inom
starkströmstekniken förekommande behov. För anpassning av
spänningarna till de för lågspänningsoscillograferna
lämpliga avlänkningsspänningarna av något hundratal
volt användas spänningsdelare med motstånd eller
kondensatorer. Bör vid något tillfälle
effektförbrukningen hållas nere kunna piezoelektriska
transformatorer tillgripas, varvid en huvudsakligen reaktiv
effekt av endast någon hundradels voltampère
behöver uttagas vid 10 000 volt 50 p/s.
Även den mekaniska industrien har användning av
katodstråleoscillografer. Bullermätningar på
dammsugare, explosionsmotorer etc. utföres snabbast och
noggrannast genom att med katodstråleoscillograf
och kamera fotografera det med mikrofon upptagna
bullret på en lång filmremsa, som sedan eventuellt
hopfogas till en ändlös remsa och frekvensanalyseras.
Fotograferingen av bullret tar endast några sekunder
i anspråk, varigenom exempelvis en större maskin
under tillverkning behöver uppehållas kortast möjliga
