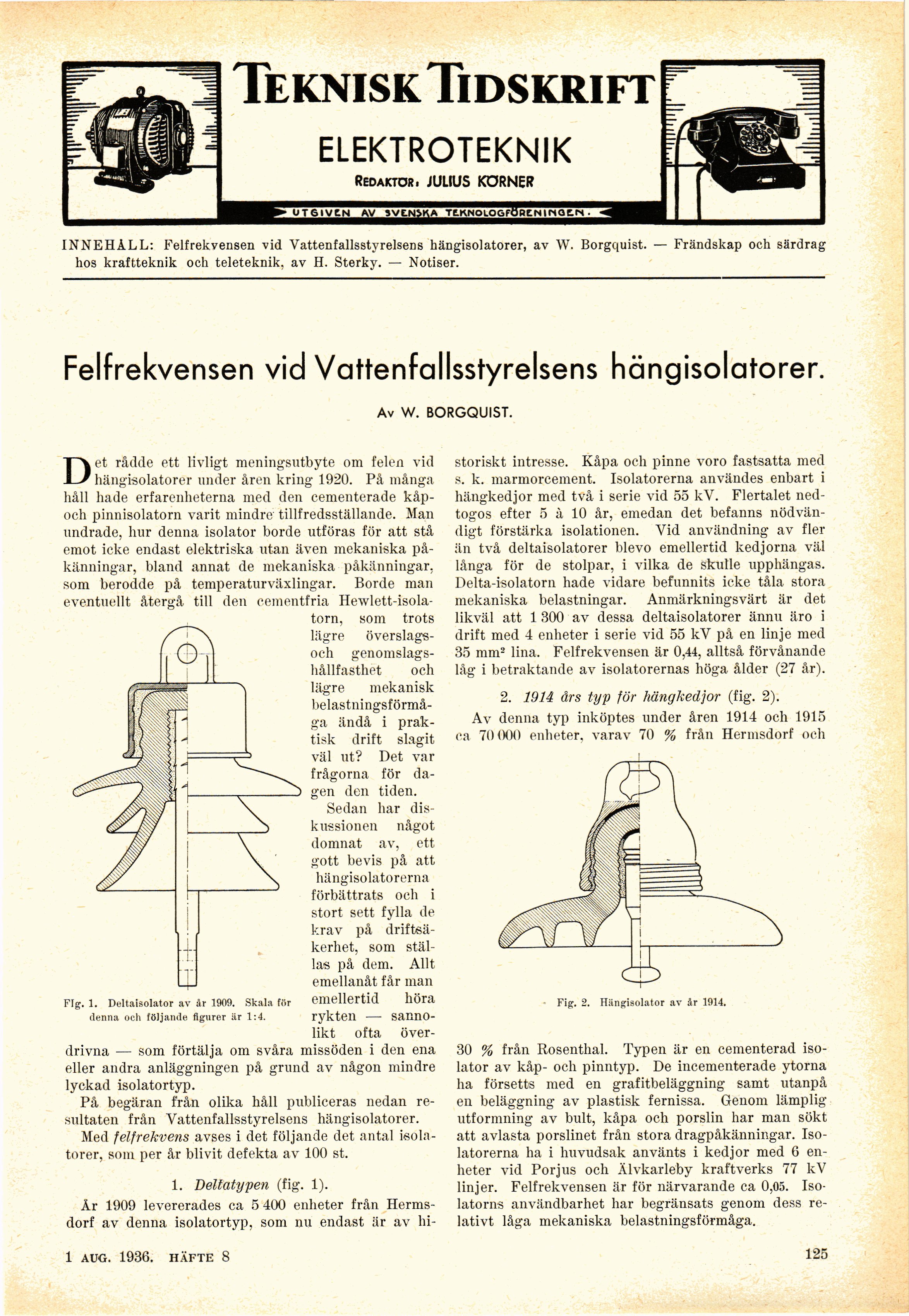

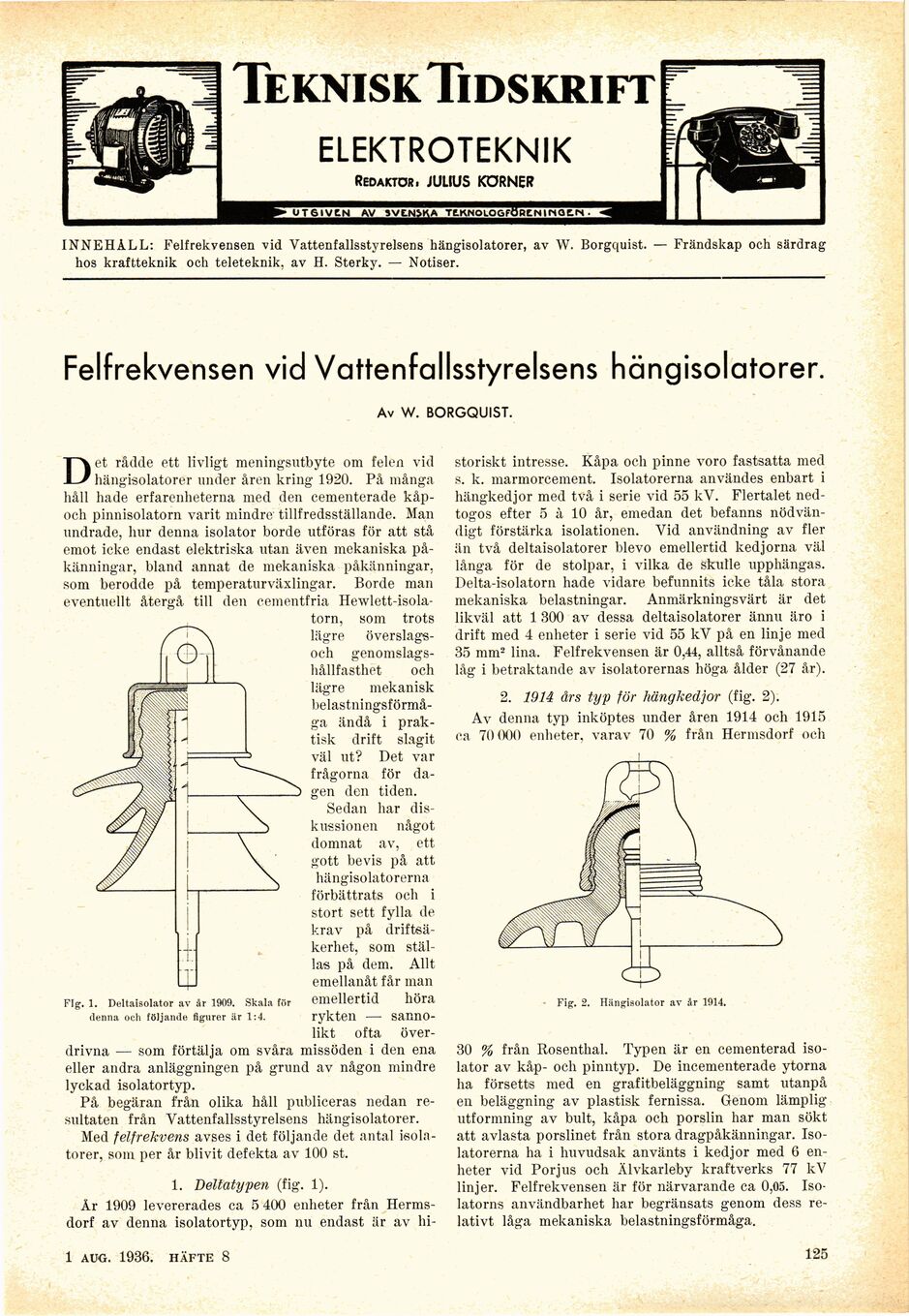

Teknisk Tidskrift
ELEKTROTEKNIK
Redaktör. JULIUS KÖRNER
UTGIVEN AV »SVENSKA TEKNOLOGFÖRENINGEN .
INNEHÅLL: Felfrekvensen vid Vattenfallsstyrelsens hängisolatorer, av W. Borgquist. — Frändskap och särdrag
hos kraftteknik och teleteknik, av H. Sterky. — Notiser.
Felfrekvensen vid Vattenfallsstyrelsens hängisolatorer.
Av W. BORGQUIST.
Det rådde ett livligt meningsutbyte om felen vid
hängisolatorer under åren kring 1920. På många
håll hade erfarenheterna med den cementerade
kåp-och pinnisolatorn varit mindre
tillfredsställande. Man undrade, hur denna
isolator borde utföras för att stå emot icke
endast elektriska utan även mekaniska
påkänningar, bland annat de mekaniska påkänningar,
som berodde på temperaturväxlingar. Borde man
eventuellt återgå till den cementfria Hewlett-isolatorn,
som trots lägre överslags-och genomslagshållfasthet och
lägre mekanisk [-belastningsförmåga-]{+belastningsförmå-
ga+} ändå i praktisk drift slagit väl ut? Det var
frågorna för dagen den tiden.
Sedan har diskussionen något domnat av, ett gott bevis
på att hängisolatorerna förbättrats och i stort sett
fylla de krav på driftsäkerhet, som ställas på dem.
Allt emellanåt får man emellertid höra rykten —
sannolikt ofta överdrivna — som förtälja om svåra
missöden i den ena eller andra anläggningen på grund
av någon mindre lyckad isolatortyp.
På begäran från olika håll publiceras nedan
resultaten från Vattenfallsstyrelsens hängisolatorer.
Med felfrekvens avses i det följande det antal
isolatorer, som per år blivit defekta av 100 st.
1. Deltatypen (fig. 1).
År 1909 levererades ca 5 400 enheter från
Hermsdorf av denna isolatortyp, som nu endast är av hi-
Fig. 1. Deltaisolator av år 1909. Skala för
denna och följande figurer är 1:4.
storiskt intresse. Kåpa och pinne voro fastsatta med
s. k. marmorcement. Isolatorerna användes enbart i
hängkedjor med två i serie vid 55 kV. Flertalet
ned-togos efter 5 à 10 år, emedan det befanns
nödvändigt förstärka isolationen. Vid användning av fler
än två deltaisolatorer blevo emellertid kedjorna väl
långa för de stolpar, i vilka de skulle upphängas.
Delta-isolatorn hade vidare befunnits icke tåla stora
mekaniska belastningar. Anmärkningsvärt är det
likväl att 1 300 av dessa deltaisolatorer ännu äro i
drift med 4 enheter i serie vid 55 kV på en linje med
35 mm2 lina. Felfrekvensen är 0,44, alltså förvånande
låg i betraktande av isolatorernas höga ålder (27 år).
2. 1914 års typ för hängkedjor (fig. 2).
Av denna typ inköptes under åren 1914 och 1915 ca
Fig. 2. Hängisolator av år 1914.
30 % från Rosenthal. Typen är en cementerad
isolator av kåp- och pinntyp. De incementerade ytorna
ha försetts med en grafitbeläggning samt utanpå
en beläggning av plastisk fernissa. Genom lämplig
utformning av bult, kåpa och porslin har man sökt
att avlasta porslinet från stora dragpåkänningar.
Isolatorerna ha i huvudsak använts i kedjor med 6
enheter vid Porjus och Älvkarleby kraftverks 77 kV
linjer. Felfrekvensen är för närvarande ca 0,05.
Isolatorns användbarhet har begränsats genom dess
relativt låga mekaniska belastningsförmåga.
3 okt. 1936. häfte 8
125
