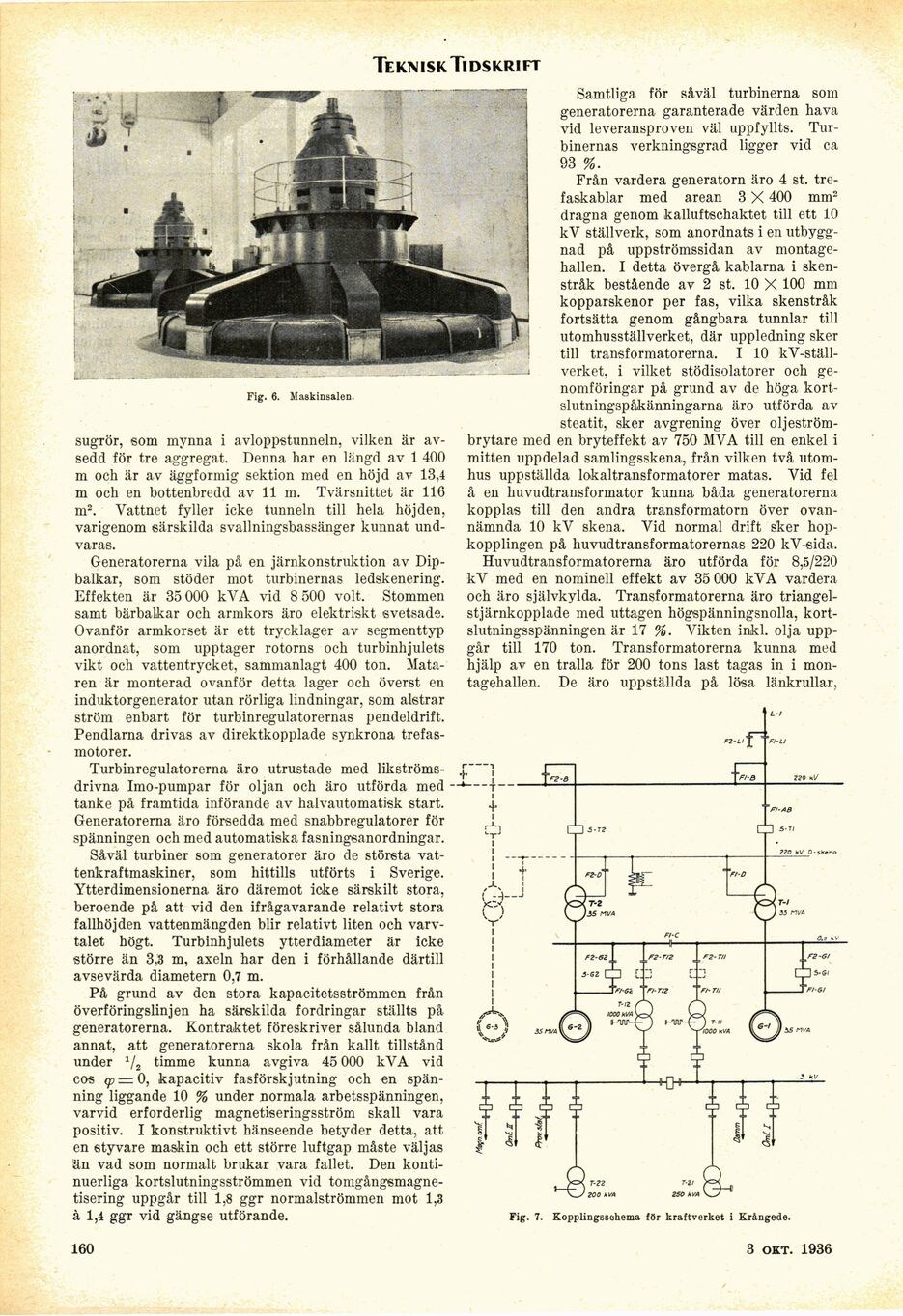

Termisk Tidskrift
Fig. 6. Maakinsalen.
sugrör, som mynna i avloppstunneln, vilken är
avsedd för tre aggregat. Denna har en längd av 1 400
m och är av äggformig sektion med en höjd av 13,4
m och en bottenbredd av 11 m. Tvärsnittet är 116
m2. Vattnet fyller icke tunneln till hela höjden,
varigenom särskilda svallningsbassänger kunnat
undvaras.
Generatorerna vila på en järnkonstruktion av
Dip-balkar, som stöder mot turbinernas ledskenering.
Effekten är 35 000 kVA vid 8 500 voit. Stommen
samt bärbalkar och armkors äro elektriskt svetsade.
Ovanför armkorset är ett trycklager av segmenttyp
anordnat, som upptager rotorns och turbinhjulets
vikt och vattentrycket, sammanlagt 400 ton.
Mataren är monterad ovanför detta lager och överst en
induktorgenerator utan rörliga lindningar, som alstrar
ström enbart för turbinregulatorernas pendeldrift.
Pendlarna drivas av direktkopplade synkrona
trefasmotorer.
Turbinregulatorerna äro utrustade med
likströms-drivna Imo-pumpar för oljan och äro utförda med ■
tanke på framtida införande av halvautomatisk start.
Generatorerna äro försedda med snabbregulatorer för
spänningen och med automatiska fasningsanordningar.
Såväl turbiner som generatorer äro de största
vattenkraftmaskiner, som hittills utförts i Sverige.
Ytterdimensionerna äro däremot icke särskilt stora,
beroende på att vid den ifrågavarande relativt stora
fallhöjden vattenmängden blir relativt liten och
varvtalet högt. Turbinhjulets ytterdiameter är icke
större än 3,3 m, axeln har den i förhållande därtill
avsevärda diametern 0,7 m.
På grund av den stora kapacitetsströmmen från
överföringslinjen ha särskilda fordringar ställts på
generatorerna. Kontraktet föreskriver sålunda bland
annat, att generatorerna skola från kallt tillstånd
under 1/2 timme kunna avgiva 45 000 kVA vid
eos cp = 0, kapacitiv fasförskjutning och en
spänning liggande 10 % under normala arbetsspänningen,
varvid erforderlig magnetiseringsström skall vara
positiv. I konstruktivt hänseende betyder detta, att
en styvare maskin och ett större luftgap måste väljas
än vad som normalt brukar vara fallet. Den
kontinuerliga kortslutningsströmmen vid
tomgångsmagne-tisering uppgår till 1,8 ggr normalströmmen mot 1,3
à 1,4 ggr vid gängse utförande.
Samtliga för såväl turbinerna som
generatorerna garanterade värden hava
vid leveransproven väl uppfyllts.
Turbinernas verkningsgrad ligger vid ca
93 %.
Från vardera generatorn äro 4 st.
trefaskablar med arean 3 X 400 mm2
dragna genom kalluftschaktet till ett 10
kV ställverk, som anordnats i en
utbyggnad på uppströmssidan av
montagehallen. I detta övergå kablarna i
skenstråk bestående av 2 st. 10 X 100 mm
kopparskenor per fas, vilka skenstråk
fortsätta genom gångbara tunnlar till
utomhusställverket, där uppledning sker
till transformatorerna. I 10
kV-ställ-verket, i vilket stödisolatorer och
genomföringar på grund av de höga
kort-slutningspåkänningarna äro utförda av
steatit, sker avgrening över
oljeströmbrytare med en bryteffekt av 750 MVA till en enkel i
mitten uppdelad samlingsskena, från vilken två
utomhus uppställda lokaltransformatorer matas. Vid fel
å en huvudtransformator kunna båda generatorerna
kopplas till den andra transformatorn över
ovannämnda 10 kV skena. Vid normal drift sker
hopkopplingen på huvudtransformatorernas 220 kV-sida,
Huvudtransformatorerna äro utförda för 8,5/220
kV med en nominell effekt av 35 000 kVA vardera
och äro självkylda. Transformatorerna äro
triangel-stjärnkopplade med uttagen högspänningsnolla,
kortslutningsspänningen är 17 %. Vikten inkl. olja
uppgår till 170 ton. Transformatorerna kunna med
hjälp av en tralla för 200 tons last tagas in i
montagehallen. De äro uppställda på lösa länkrullar,
FI-AB
I I 5-TI
II 5-rj
Fig. 7. Kopplingsschema för kraftverket i Krångede.
160 4 juli 1936
