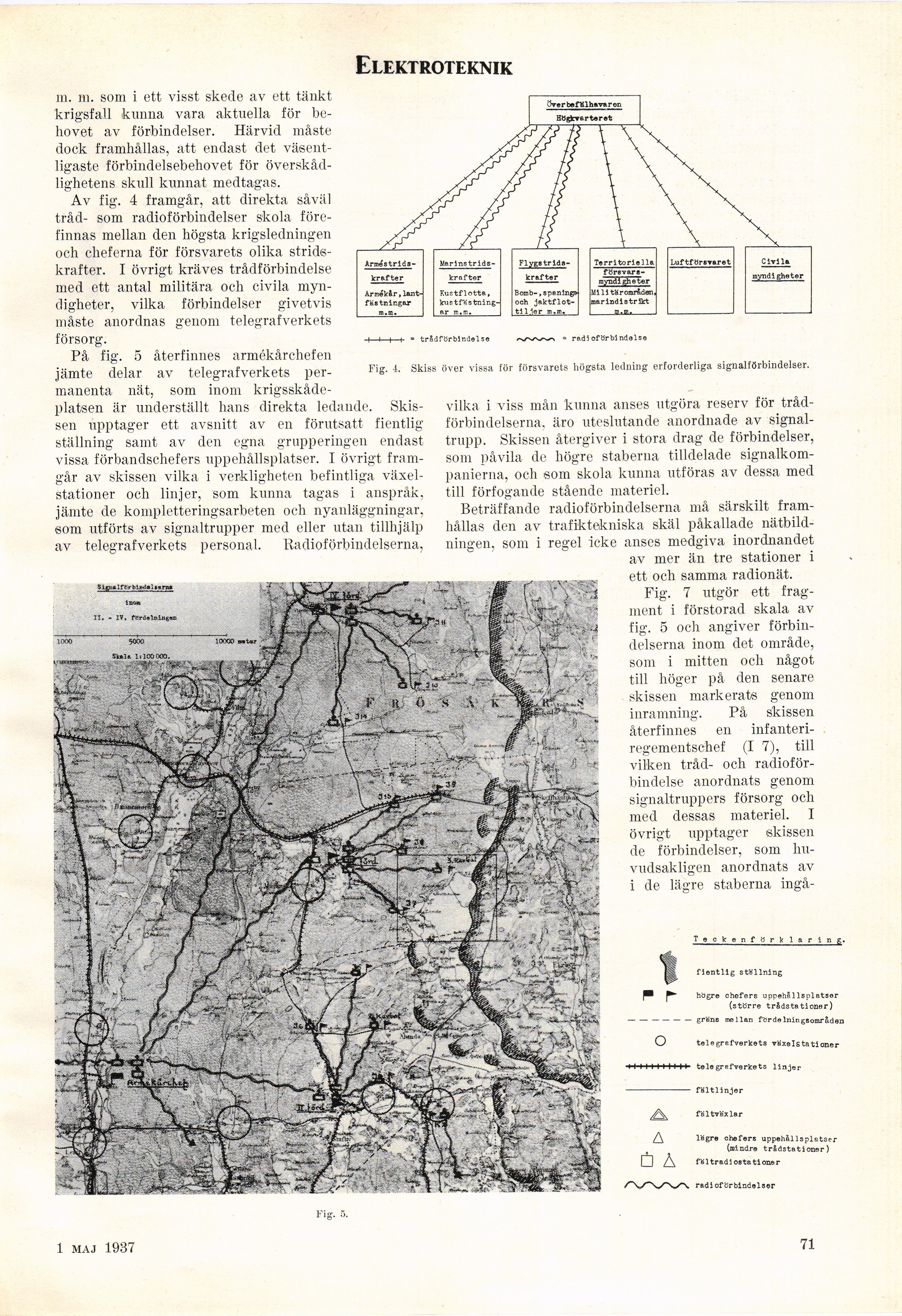

Elektroteknik
m. m. som i ett visst skede av ett tänkt
krigsfall kunna vara aktuella för
behovet av förbindelser. Härvid måste
dock framhållas, att endast det
väsentligaste förbindelsebehovet för
överskådlighetens skull kunnat medtagas.
Av fig. 4 framgår, att direkta såväl
tråd- som radioförbindelser skola
förefinnas mellan den högsta krigsledningen
och cheferna för försvarets olika
stridskrafter. I övrigt kräves trådförbindelse
med ett antal militära och civila
myndigheter, vilka förbindelser givetvis
måste anordnas genom telegrafverkets
försorg.
På fig. 5 återfinnes armékårchefen
jämte delar av telegrafverkets
permanenta nät, som inom
krigsskådeplatsen är underställt hans direkta ledande.
Skissen upptager ett avsnitt av en förutsatt fientlig
ställning samt av den egna grupperingen endast
vissa förbandschefers uppehållsplatser. T övrigt
framgår av skissen vilka i verkligheten befintliga
växelstationer och linjer, som kunna tagas i anspråk,
jämte de kompletteringsarbeten och nyanläggningar,
som utförts av signaltrupper med eller utan tillhjälp
av telegrafverkets personal. Radioförbindelserna,
= trSdförbindelse
rp.di oförblndalsa
Fig. 1. Skiss över vissa för försvarets högsta ledning erforderliga signalförbindelser.
vilka i viss mån kunna anses utgöra reserv för
tråd-lorbindelserna, äro uteslutande anordnade av
signal-trupp. Skissen återgiver i stora drag de förbindelser,
som påvila de högre staberna tilldelade
signalkompanierna, och som skola kunna utföras av dessa med
till förfogande stående materiel.
Beträffande radioförbindelserna må särskilt
framhållas den av trafiktekniska skäl påkallade
nätbildningen, som i regel icke anses medgiva inordnandet
av mer än tre stationer i
ett och samma radionät.
Fig. 7 utgör ett
fragment i förstorad skala av
fig. 5 och angiver
förbindelserna inom det område,
som i mitten och något
till höger på den senare
skissen markerats genom
inramning. På skissen
återfinnes en
infanteriregementschef (I 7), till
vilken tråd- och
radioförbindelse anordnats genom
signaltruppers försorg och
med dessas materiel. I
övrigt upptager skissen
de förbindelser, som
huvudsakligen anordnats av
i de lägre staberna ingå-
ckenfrjrk 1 a r i
fientlig ställning
p r
högre chefers uppehållsplatser
(större trådstationer)
––– grens mellan fördelningsområden
O telegrafverkets växelstationer
■ II I H I I H telegrafverkets linjer
- fältlinjer
<A fältväxlar
A lägre chefers uppehållsplatser
(mindre trådstationer)
n A fä 1 tradi osta ti öns r
radioförbindelser
1 maj 1937
71
