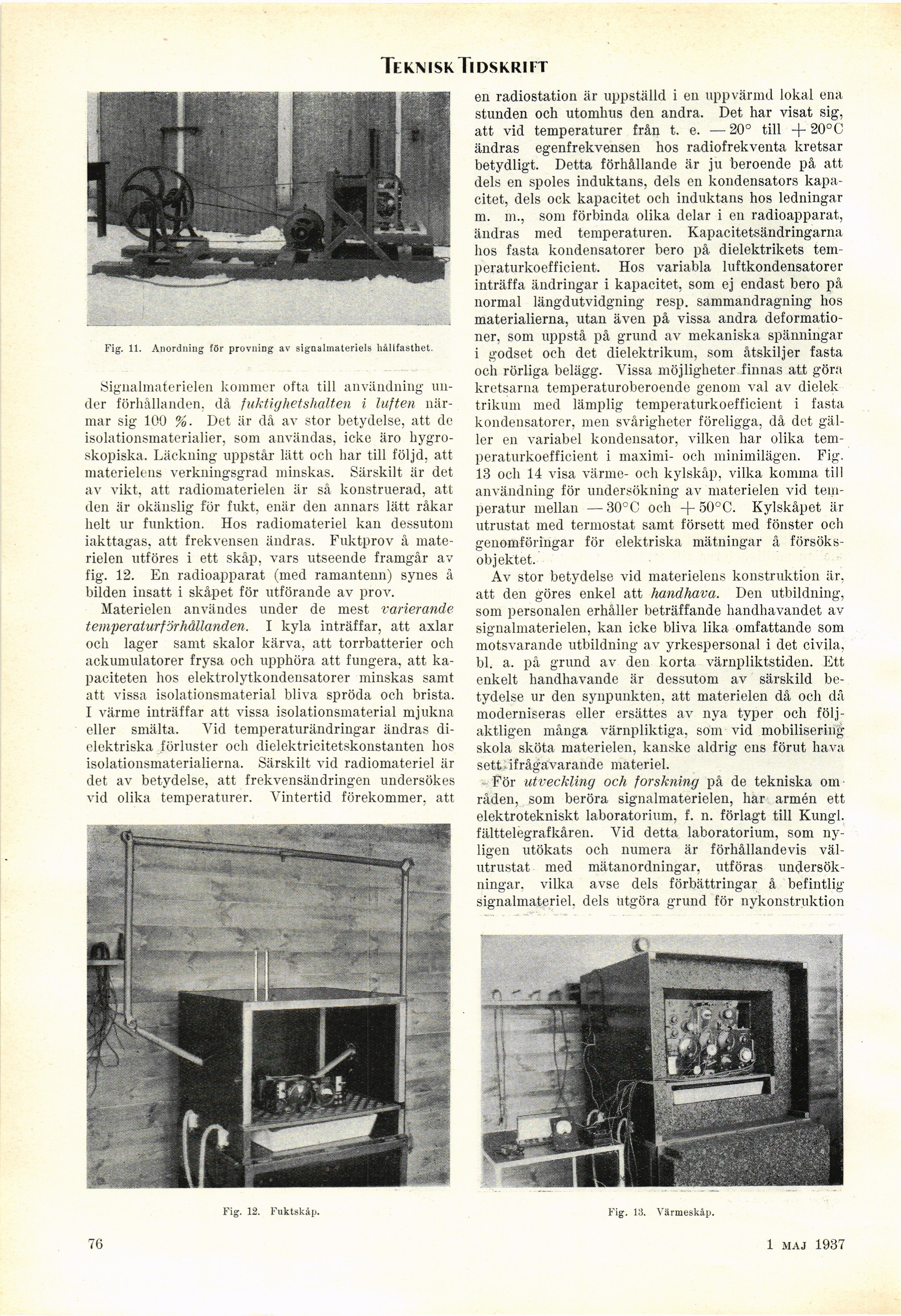

Teknisk Tidskrift
Fig. 11. Anordning för provniDg av signalmateriels hållfasthet.
Signalmaterielen kommer ofta till användning
under förhållanden, då fuktighetshalten i luften
närmar sig 100 %. Det är då av stor betydelse, att de
isolationsmaterialier, som användas, icke äro
hygro-skopiska. Läckning uppstår lätt och har till följd, att
materielens verkningsgrad minskas. Särskilt är det
av vikt, att radiomaterielen är så konstruerad, att
den är okänslig för fukt, enär den annars lätt råkar
helt ur funktion. Hos radiomateriel kan dessutom
iakttagas, att frekvensen ändras. Fuktprov å
materielen utföres i ett skåp, vars utseende framgår av
fig. 12. En radioapparat (med ramantenn) synes å
bilden insatt i skåpet för utförande av prov.
Materielen användes under de mest varierande
temperaturförhållanden. I kyla inträffar, att axlar
och lager samt skalor kärva, att torrbatterier och
ackumulatorer frysa och upphöra att fungera, att
kapaciteten hos elektrolytkondensatorer minskas samt
att vissa isolationsmaterial bliva spröda och brista.
I värme inträffar att vissa isolationsmaterial mjukna
eller smälta. Vid temperaturändringar ändras
dielektriska förluster och dielektricitetskonstanten hos
isolationsmaterialierna. Särskilt vid radiomateriel är
det av betydelse, att frekvensändringen undersökes
vid olika temperaturer. Vintertid förekommer, att
Fig. 12. Fuktskåp.
76
en radiostation är uppställd i en uppvärmd lokal ena
stunden och utomhus den andra. Det har visat sig,
att vid temperaturer från t. e. —20° till + 20°C
ändras egenfrekvensen hos radiofrekventa kretsar
betydligt. Detta förhållande är ju beroende på att.
dels en spoles induktans, dels en kondensators
kapacitet, dels ock kapacitet och induktans hos ledningar
m. m., som förbinda olika delar i en radioapparat,
ändras med temperaturen. Kapacitetsändringarna
hos fasta kondensatorer bero på dielektrikets
temperaturkoefficient. Hos variabla
luftkondensator^-inträffa ändringar i kapacitet, som ej endast bero på
normal längdutvidgning resp. sammandragning hos
materialierna, utan även på vissa andra
deformationer, som uppstå på grund av mekaniska spänningar
i godset och det dielektrikum, som åtskiljer fasta
och rörliga belägg. Vissa möjligheter finnas att göra
kretsarna temperaturoberoende genom val av dielek
trikum med lämplig temperaturkoefficient i fasta
kondensatorer, men svårigheter föreligga, då det
gäller en variabel kondensator, vilken liar olika
temperaturkoefficient i maximi- och minimilägen. Fig.
13 och 14 visa värme- och kylskåp, vilka komma till
användning för undersökning av materielen vid
temperatur mellan — 30°C och + 50°C. Kylskåpet är
utrustat med termostat samt försett med fönster och
genomföringar för elektriska mätningar å
försöksobjektet.
Av stor betydelse vid materielens konstruktion är,
att den göres enkel att handhava. Den utbildning,
som personalen erhåller beträffande handhavandet av
signalmaterielen, kan icke bliva lika omfattande som
motsvarande utbildning av yrkespersonal i det civila,
bl. a. på grund av den korta värnpliktstiden. Ett
enkelt handhavande är dessutom av särskild
betydelse ur den synpunkten, att materielen då och då
moderniseras eller ersattes av nya typer och
följaktligen många värnpliktiga, som vid mobilisering
skola sköta materielen, kanske aldrig ens förut hava
sett - ifrågavarande materiel.
För utveckling och forskning på de tekniska om
råden, som beröra signalmaterielen, har armén ett
elektrotekniskt laboratorium, f. n. förlagt till Kungl,
fälttelegrafkåren. Vid detta laboratorium, som
nyligen utökats och numera är förhållandevis
välutrustat med mätanordningar, utföras
undersökningar, vilka avse dels förbättringar å befintlig
signalmateriel. dels utgöra grund för nykonstruktion
Fig. 13. Värmeskåp.
1 maj 1937
