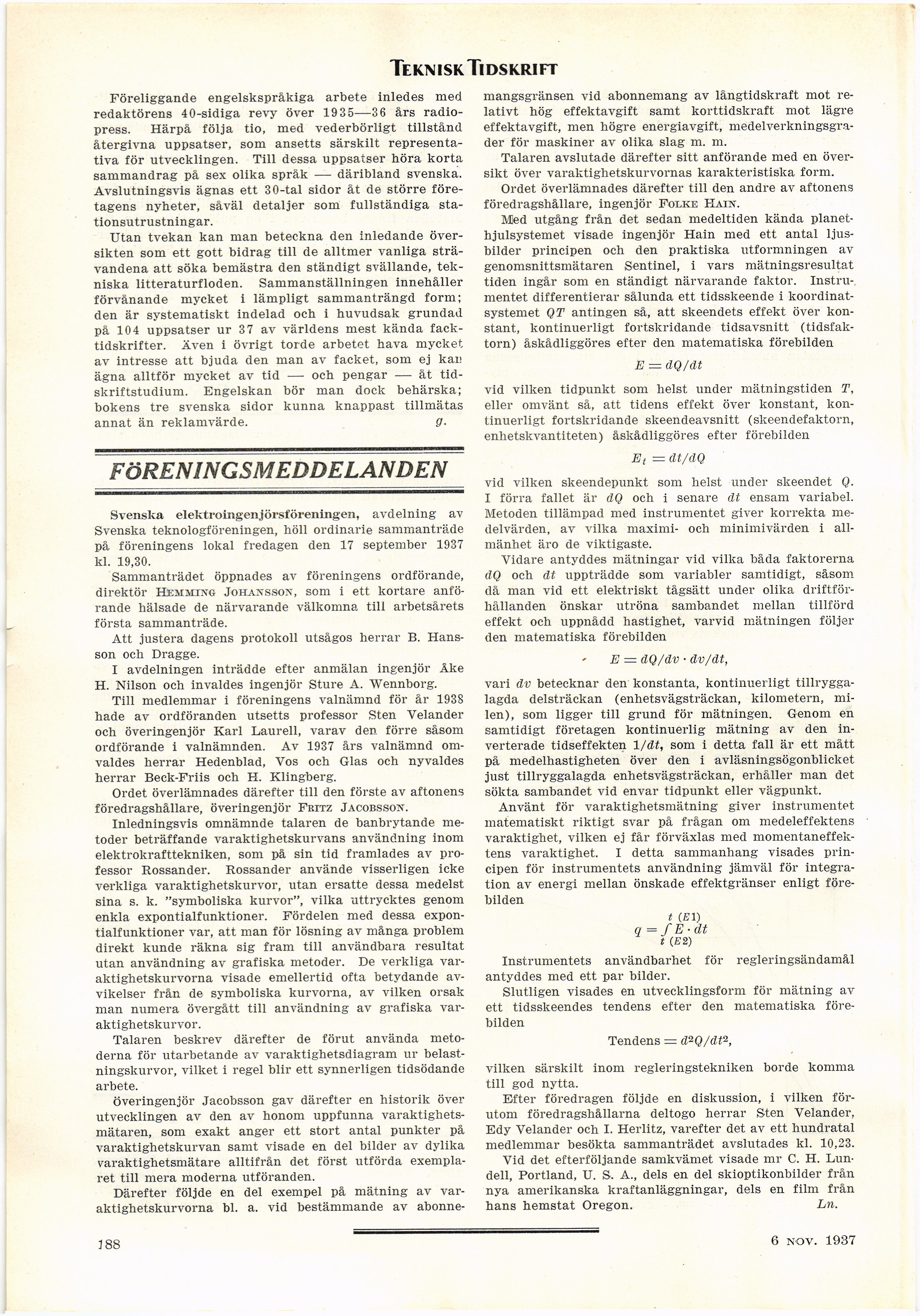

Teknisk Tidskrift
Föreliggande engelskspråkiga arbete inledes med
redaktörens 40-sidiga revy över 1935—36 års
radiopress. Härpå följa tio, med vederbörligt tillstånd
återgivna uppsatser, som ansetts särskilt
representativa för utvecklingen. Till dessa uppsatser höra korta
sammandrag på sex olika språk — däribland svenska.
Avslutningsvis ägnas ett 30-tal sidor åt de större
företagens nyheter, såväl detaljer som fullständiga
stationsutrustningar.
Utan tvekan kan man beteckna den inledande
översikten som ett gott bidrag till de alltmer vanliga
strävandena att söka bemästra den ständigt svällande,
tekniska litteraturfloden. Sammanställningen innehåller
förvånande mycket i lämpligt sammanträngd form;
den är systematiskt indelad och i huvudsak grundad
på 104 uppsatser ur 37 av världens mest kända
facktidskrifter. Även i övrigt torde arbetet hava mycket
av intresse att bjuda den man av facket, som ej kan
ägna alltför mycket av tid —- och pengar ■—- åt
tidskriftstudium. Engelskan bör man dock behärska;
bokens tre svenska sidor kunna knappast tillmätas
annat än reklamvärde. g.
FÖRENINGSMEDDELANDEN
Svenska elektroingenjörsföreningen, avdelning av
Svenska teknologföreningen, höll ordinarie sammanträde
på föreningens lokal fredagen den 17 september 1937
kl. 19,30.
Sammanträdet öppnades av föreningens ordförande,
direktör Hemming Johansson, som i ett kortare
anförande hälsade de närvarande välkomna till arbetsårets
första sammanträde.
Att justera dagens protokoll utsågos herrar B.
Hansson och Dragge.
I avdelningen inträdde efter anmälan ingenjör Åke
H. Nilson och invaldes ingenjör Sture A. Wennborg.
Till medlemmar i föreningens valnämnd för år 1938
hade av ordföranden utsetts professor Sten Velander
och överingenjör Karl Laurell, varav den förre såsom
ordförande i valnämnden. Av 1937 års valnämnd
omvaldes herrar Hedenblad, Vos och Glas och nyvaldes
herrar Beck-Friis och H. Klingberg.
Ordet överlämnades därefter till den förste av aftonens
föredragshållare, överingenjör Fritz Jacobsson.
Inledningsvis omnämnde talaren de banbrytande
metoder beträffande varaktighetskurvans användning inom
elektrokrafttekniken, som på sin tid framlades av
professor Rossander. Rossander använde visserligen icke
verkliga varaktighetskurvor, utan ersatte dessa medelst
sina s. k. "symboliska kurvor", vilka uttrycktes genom
enkla expontialfunktioner. Fördelen med dessa
expon-tialfunktioner var, att man för lösning av många problem
direkt kunde räkna sig fram till användbara resultat
utan användning av grafiska metoder. De verkliga
varaktighetskurvorna visade emellertid ofta betydande
avvikelser från de symboliska kurvorna, av vilken orsak
man numera övergått till användning av grafiska
varaktighetskurvor.
Talaren beskrev därefter de förut använda
metoderna för utarbetande av varaktighetsdiagram ur
belastningskurvor, vilket i regel blir ett synnerligen tidsödande
arbete.
överingenjör Jacobsson gav därefter en historik över
utvecklingen av den av honom uppfunna
varaktighetsmätaren, som exakt anger ett stort antal punkter på
varaktighetskurvan samt visade en del bilder av dylika
varaktighetsmätare alltifrån det först utförda
exemplaret till mera moderna utföranden.
Därefter följde en del exempel på mätning av
varaktighetskurvorna bl. a. vid bestämmande av abonne-
mangsgränsen vid abonnemang av långtidskraft mot
relativt hög effektavgift samt korttidskraft mot lägre
effektavgift, men högre energiavgift,
medelverkningsgrader för maskiner av olika slag m. m.
Talaren avslutade därefter sitt anförande med en
översikt över varaktighetskurvornas karakteristiska form.
Ordet överlämnades därefter till den andre av aftonens
föredragshållare, ingenjör Folke Hain.
Med utgång från det sedan medeltiden kända
planethjulsystemet visade ingenjör Hain med ett antal
ljusbilder principen och den praktiska utformningen av
genomsnittsmätaren Sentinel, i vars mätningsresultat
tiden ingår som en ständigt närvarande faktor.
Instrumentet differentierar sålunda ett tidsskeende i
koordinatsystemet Q T antingen så, att skeendets effekt över
konstant, kontinuerligt fortskridande tidsavsnitt
(tidsfaktorn) åskådliggöres efter den matematiska förebilden
E = dQ/dt
vid vilken tidpunkt som helst under mätningstiden T,
eller omvänt så, att tidens effekt över konstant,
kontinuerligt fortskridande skeendeavsnitt (skeendefaktorn,
enhetskvantiteten) åskådliggöres efter förebilden
Et = dt/dQ
vid vilken skeendepunkt som helst under skeendet Q.
I förra fallet är dQ och i senare dt ensam variabel.
Metoden tillämpad med instrumentet giver korrekta
medelvärden, av vilka maximi- och minimivärden i
allmänhet äro de viktigaste.
Vidare antyddes mätningar vid vilka båda faktorerna
dQ och dt uppträdde som variabler samtidigt, såsom
då man vid ett elektriskt tågsätt under olika
driftförhållanden önskar utröna sambandet mellan tillförd
effekt och uppnådd hastighet, varvid mätningen följer
den matematiska förebilden
E = dQ/dv ■ dv/dt,
vari dv betecknar den konstanta, kontinuerligt
tillryggalagda delsträckan (enhetsvägsträckan, kilometern,
milen), som ligger till grund för mätningen. Genom en
samtidigt företagen kontinuerlig mätning av den
inverterade tidseffekten 1 /dt, som i detta fall är ett mått
på medelhastigheten över den i avläsningsögonblicket
just tillryggalagda enhetsvägsträckan, erhåller man det
sökta sambandet vid envar tidpunkt eller vägpnnkt.
Använt för varaktighetsmätning giver instrumentet
matematiskt riktigt svar på frågan om medeleffektens
varaktighet, vilken ej får förväxlas med
momentaneffektens varaktighet. I detta sammanhang visades
principen för instrumentets användning jämväl för
integration av energi mellan önskade effektgränser enligt
förebilden
t (El)
q — f E ■ dt
t (E2)
Instrumentets användbarhet för regleringsändamål
antyddes med ett par bilder.
Slutligen visades en utvecklingsform för mätning av
ett tidsskeendes tendens efter den matematiska
förebilden
Tendens = d^Q/dt^,
vilken särskilt inom regleringstekniken borde komma
till god nytta.
Efter föredragen följde en diskussion, i vilken
förutom föredragshållarna deltogo herrar Sten Velander,
Edy Velander och I. Herlitz, varefter det av ett hundratal
medlemmar besökta sammanträdet avslutades kl. 10,23.
Vid det efterföljande samkvämet visade mr C. H.
Lundell, Portland, U. S. A., dels en del skioptikonbilder från
nya amerikanska kraftanläggningar, dels en film från
hans hemstat Oregon. Ln.
6 nov. 1937
