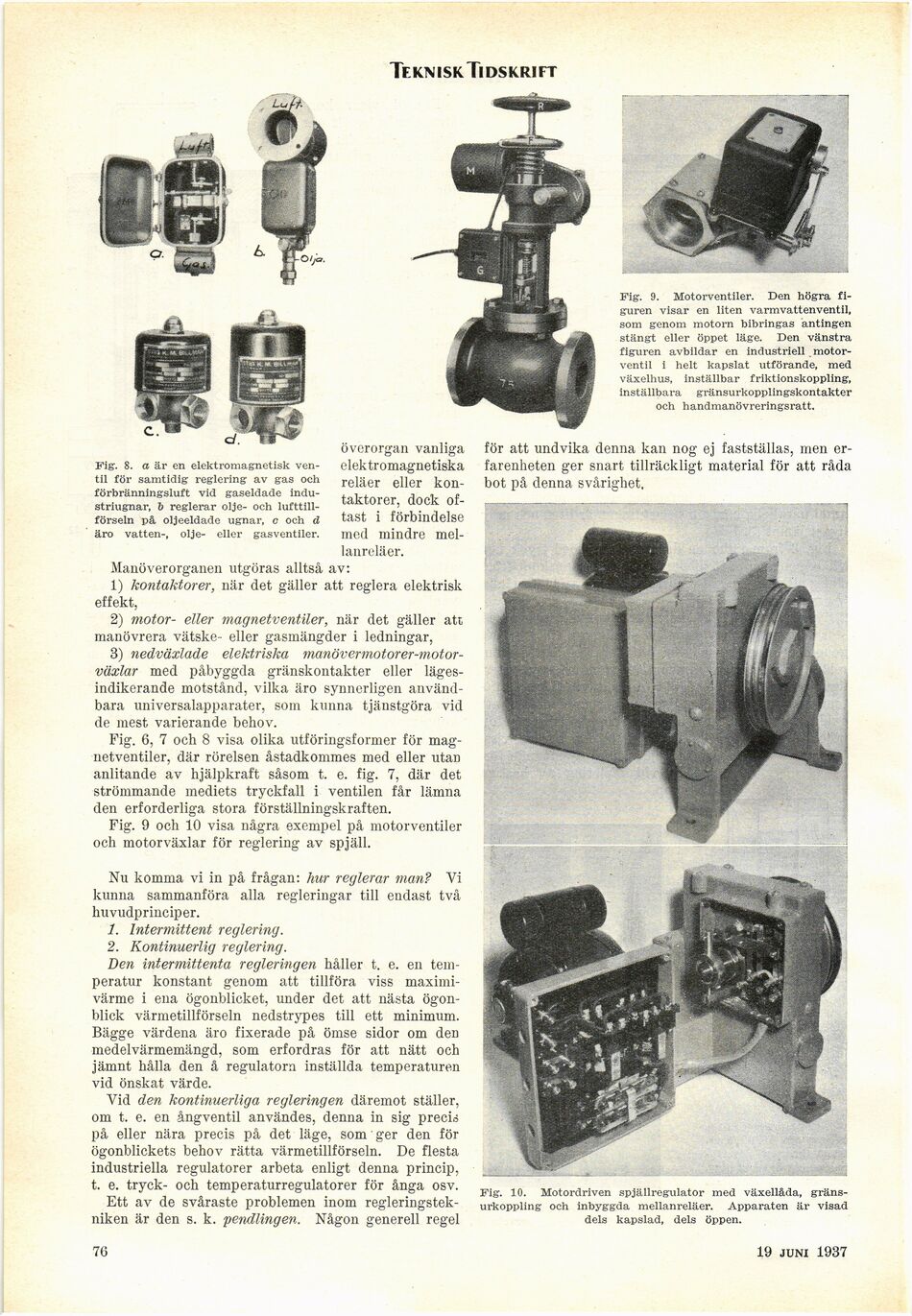

Teknisk Tidskrift

Fig. 9. Motorventiler. Den högra
fi-gairen visar en liten varmvattenventil,
som genom motorn bibringas antingen
stängt eller öppet läge. Den vänstra
figuren avbildar en industriell
motorventil i helt kapslat utförande, med
växelhus, inställbar friktionskoppling,
inställbara gränsurkopplingskontakter
och handmanövreringsratt.

Fig. 8. a är en elektromagnetisk
ventil för samtidig reglering av gas och
förbränningsluft vid gaseldade
industriugnar, b reglerar olje- och
lufttillförseln på oljeeldade ugnar, c och d
äro vatten-, olje- eller gasventiler.

överorgan vanliga
elek tro magnetiska
reläer eller
kontaktorer, dock
oftast i förbindelse
med mindre
mellanreläer.

Manöverorganen utgöras alltså av:

1) kontaktorer, när det gäller att reglera elektrisk
effekt,

2) motor- eller magnetventiler, när det gäller att
manövrera vätske- eller gasmängder i ledningar,

3) nedväxlade elektriska
manövermotorer-motor-växlar med påbyggda gränskontakter eller
läges-indikerande motstånd, vilka äro synnerligen
användbara universalapparater, som kunna tjänstgöra vid
de mest varierande behov.

Fig. 6, 7 och 8 visa olika utföringsformer för
magnetventiler, där rörelsen åstadkommes med eller utan
anlitande av hjälpkraft såsom t. e. fig. 7, där det
strömmande mediets tryckfall i ventilen får lämna
den erforderliga stora förställningskraften.

Fig. 9 och 10 visa några exempel på motorventiler
och motor växlar för reglering av spjäll.

för att undvika denna kan nog ej fastställas, men
erfarenheten ger snart tillräckligt material för att råda
bot på denna svårighet,

Nu komma vi in på frågan: hur reglerar man? Vi
kunna sammanföra alla regleringar till endast två
huvudprinciper.

1. Intermittent reglering.

2. Kontinuerlig reglering.

Den intermittenta regleringen håller t. e. en
temperatur konstant genom att tillföra viss
maximi-värme i ena ögonblicket, under det att nästa
ögonblick värmetillförseln nedstrypes till ett minimum.
Bägge värdena äro fixerade på ömse sidor om den
medelvärmemängd, som erfordras för att nätt och
jämnt hålla den å regulatorn inställda temperaturen
vid önskat värde.

Vid den kontinuerliga regleringen däremot ställer,
om t. e. en ångventil användes, denna in sig precis
på eller nära precis på det läge, som ger den för
ögonblickets behov rätta värmetillförseln. De flesta
industriella regulatorer arbeta enligt denna princip,
t. e. tryck- och temperaturregulatorer för ånga osv.

Ett av de svåraste problemen inom
regleringstekniken är den s. k. pendlingen. Någon generell regel

Fig. 10. Motordriven spjällregulator med växellåda,
gräns-urkoppling och inbyggda mellanreläer. Apparaten är visad
dels kapslad, dels öppen.
