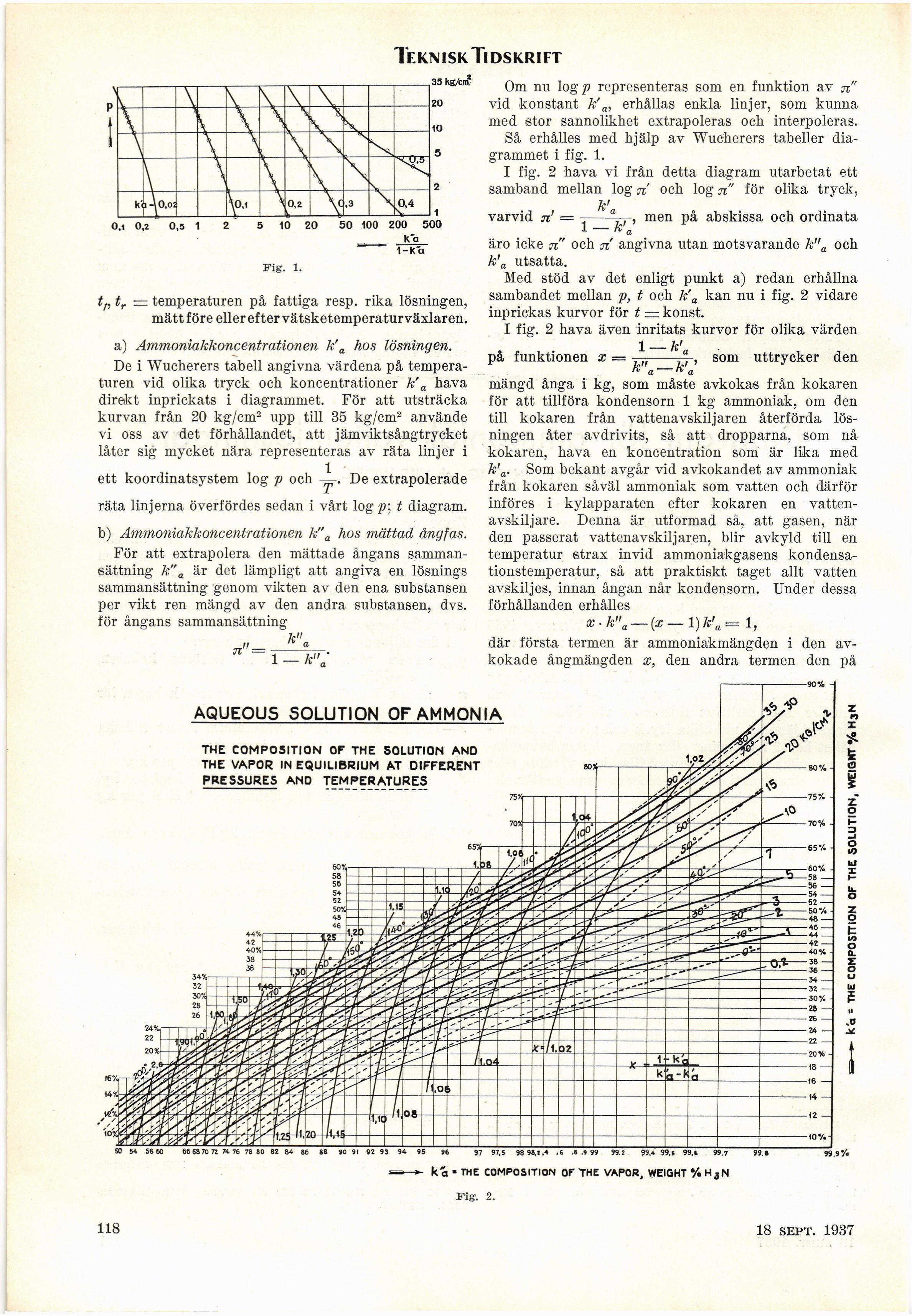

Teknisk Tidskrift
ka
1-ka
Fig. 1.
t,, tr = temperaturen på fattiga resp. rika lösningen,
mätt före eller efter vätsketemperatur växlaren.
a) Ammoniakkoncentrationen k’a hos lösningen.
De i Wucherers tabell angivna värdena på
temperaturen vid olika tryck och koncentrationer k’a hava
direkt inprickats i diagrammet. För att utsträcka
kurvan från 20 kg/cm2 upp till 35 kg/cm2 använde
vi oss av det förhållandet, att jämviktsångtrycket
låter sig mycket nära representeras av räta linjer i
ett koordinatsystem log p och De extrapolerade
räta linjerna överfördes sedan i vårt log p\ t diagram.
b) Ammoniakkoncentrationen k"a hos mättad ångfas.
För att extrapolera den mättade ångans
sammansättning k"a är det lämpligt att angiva en lösnings
sammansättning genom vikten av den ena substansen
per vikt ren mängd av den andra substansen, dvs.
för ångans sammansättning
Om nu log p representeras som en funktion av n"
vid konstant k’a, erhållas enkla linjer, som kunna
med stor sannolikhet extrapoleras och interpoleras.
Så erhålles med hjälp av Wucherers tabeller
diagrammet i fig. 1.
I fig. 2 hava vi från detta diagram utarbetat ett
samband mellan log n och log n" för olika tryck,
k’
varvid n’ = ~-men på abskissa och ordinata
1 — k a
äro icke n" och n angivna utan motsvarande k"a och
k’a utsatta.
Med stöd av det enligt punkt a) redan erhållna
sambandet mellan p, t och k’a kan nu i fig. 2 vidare
inprickas kurvor för t — konst.
I fig. 2 hava även inritats kurvor för olika värden
1_fci
på funktionen x = —-" , som uttrycker den
k a — k a
mängd ånga i kg, som måste avkokas från kokaren
för att tillföra kondensorn 1 kg ammoniak, om den
till kokaren från vattenavskiljaren återförda
lösningen åter avdrivits, så att dropparna, som nå
kokaren, hava en koncentration som är lika med
k’a. Som bekant avgår vid avkokandet av ammoniak
från kokaren såväl ammoniak som vatten och därför
införes i kylapparaten efter kokaren en
vatten-avskiljare. Denna är utformad så, att gasen, när
den passerat vattenavskiljaren, blir avkyld till en
temperatur strax invid ammoniakgasens
kondensa-tionstemperatur, så att praktiskt taget allt vatten
avskiljes, innan ångan når kondensorn. Under dessa
förhållanden erhålles
x.k"a — (x — l )k’a=l,
där första termen är ammoniakmängden i den
av-kokade ångmängden x, den andra termen den på
AQUEOUS SOLUTION OF AMMONIA
99,4 99.s 99,€ 99,7
k a ■ the composition of the vapor, weight % h3n
Fig. 2.
99,9%
(6 —
14 —
12 —
(OV.-
THE COMPOSITION OF THE SOLUTION AND
THE VAPOR IN EQUILIBRIUM AT DIFFERENT
PRESSURES AND TEMPERATURES
80% -
70% -
118
18 sept. 1937
